描述
产品详情

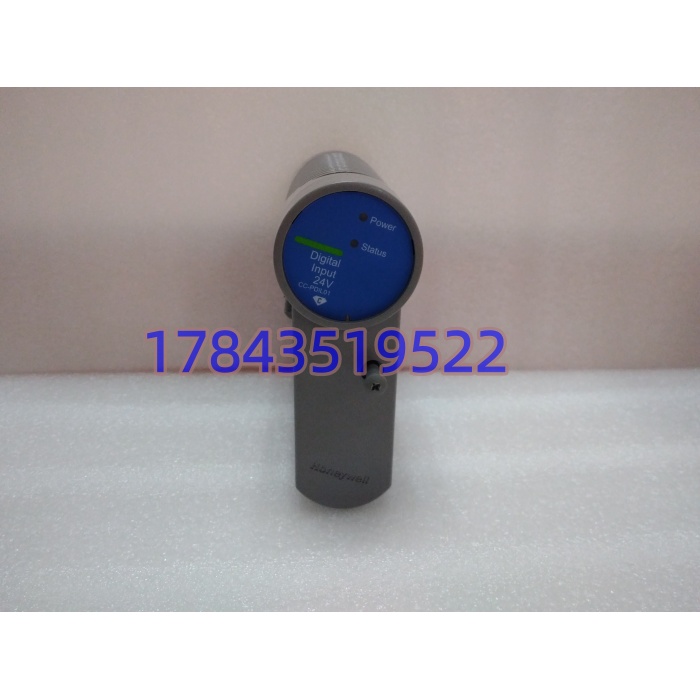

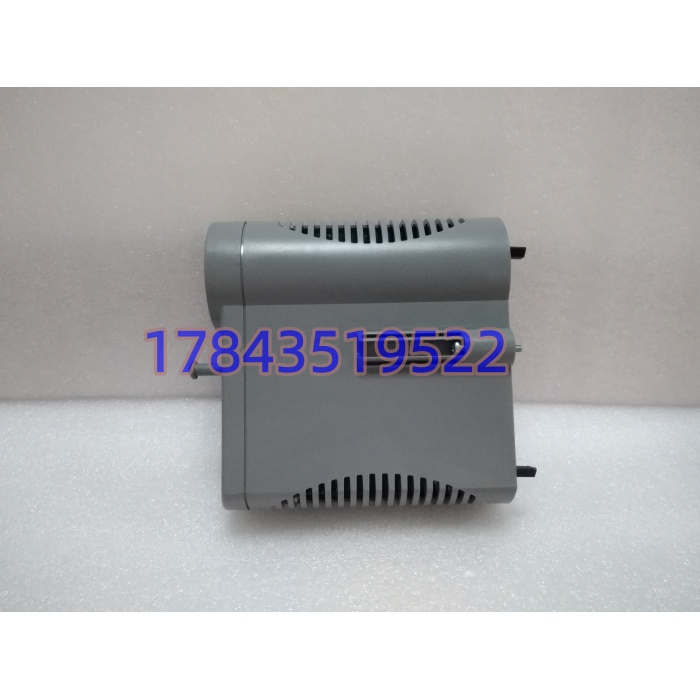

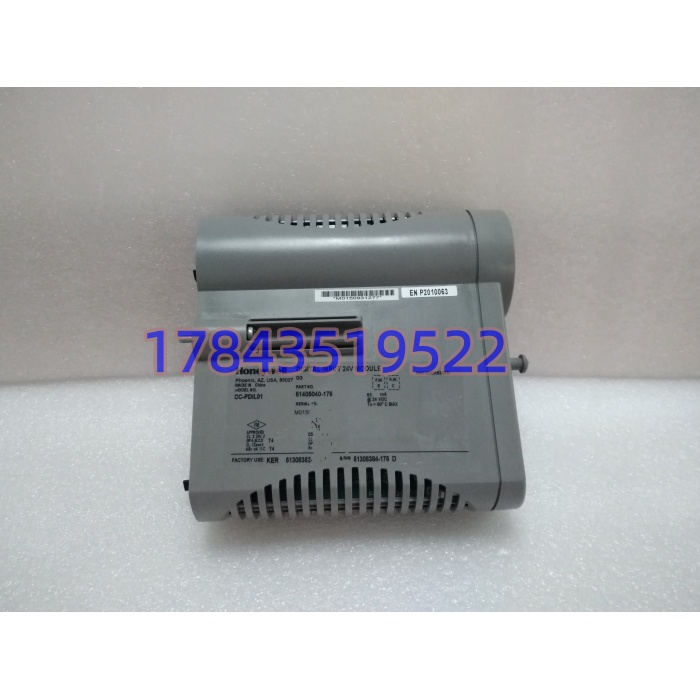

· 型号：CC-PDIL01（51405040-175）
· 品牌：Honeywell
· 系列：Experion PKS Series C I/O（DI-L IOM 块）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道数 | 32 路独立 DI（高密度，单槽占 32 点） |
| 输入类型 | 24 V DC 漏型（Sinking / IEC Type 1），现场源出 +24V → 开关 → 模块输入端 → 模块内部沉到 0V |
| 逻辑阈值 | ON ≥13 V DC（典型），OFF ≤5 V DC（典型）；滞后约 2 V |
| 输入电压范围 | 18–30 V DC（额定 24 V DC） |
| 输入电流 | 典型 4 mA @24V（约 6 kΩ 等效输入阻抗） |
| 响应时间 | 硬件传播 ≤1 ms；软件消抖可组态 0–255 ms（默认约 10 ms），去机械触点弹跳 |
| 开路检测 | 支持（Open Wire Detection），通道悬空/断线时软件报软故障，需现场有上拉或持续激励 |
| 通道隔离 | 无通道间隔离（同模块 32 路共 0V 参考），场侧至背板光电隔离 1500 V AC |
| 场侧供电 | 外部 24 V DC 电源（非模块内部产生），每通道独立限流 |
| 模块供电 | 5 V DC 由 IOTA 背板送，典型约 350 mA（≤约 1.75 W） |
| 诊断 | 开路/短路（过流）/ 模块温度 / 通讯状态，前面板 OK 灯 + 系统诊断 |
| 热插拔 | 支持（C 系列 I/O Link 设计） |
| 冗余 | 模块单件；通过冗余 IOTA（CC-TDIL11）做通道冗余接线，双模块并行采同一现场点 |
| 兼容 IOTA | CC-TDIL01（非冗余 6″）/ CC-TDIL11（冗余 12″）/ CC-GDIL01（非冗余本安）/ CC-GDIL11（冗余本安） |
| 接线端子 | IOTA 底座端子排，每通道 1 输入 + 1 公共 0V，32 通道分 4 组 × 8 点共用组内 0V 排 |
| 工作温度 | 0–60 ℃（铭牌 Ta≤60℃），存储 -40–85℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内，G3 防腐 |
| 认证 | Class I Div 2 Groups A–D T4、CE、UL、非本安（Non-incendive） |
| 尺寸重量 | 约 102×80×128 mm（C 系列单槽），约 0.3–0.4 kg（含/不含 IOTA） |
| 生命周期 | C 系列现役维护平台；175 为流通物料号，可订；176（PDIL02）为同型后续批次 |
产品介绍
CC-PDIL01 是 Experion PKS 里”数点”的主力——32 路 24V DC 漏型 DI，一块顶两块老式 16 点卡，省槽位省底座钱。它干的是最基础的活：阀位回讯、电机运行/故障、急停按钮、限位开关、就地/远程选择、ESD 联锁接点，统统变成 C300 里的 0/1。和 CC-PAIH02 那种要精度要 HART 的 AI 不同，DI 卡的坑全在现场接线逻辑和消抖时间。漏型输入意味着现场开关必须把 +24V 送到模块端子，模块内部沉到 0V；如果现场是 PNP 源出型传感器（输出 +24V），直接怼 PDIL01 上等于把 +24V 灌进输入级，轻则读数乱、重则输入级限流烧。我在现场见过电工把接近开关的棕线（V+）直接拧到 PDIL01 端子上，蓝线（0V）甩着没接，模块上电后 8 个通道全亮，拆下来输入级限流电阻已经变色。
另一个常踩的坑：开路检测。PDIL01 支持断线诊断，但这功能依赖现场回路有持续的 +24V 激励（即开关闭合时必须有电流流过）。如果现场是干接点（无源触点）且在 OFF 态悬空，模块判定”开路”还是”断开”取决于组态里开路检测的使能状态。很多人开了开路检测，结果干接点断开时报”Open Wire”，以为是故障，其实是功能生效。关掉诊断就没了，但失去了断线预警能力。取舍要看工艺重要性：ESD 急停回路我建议开着，普通阀位回讯可以关。
应用场景与行业案例
PDIL01 失效表现：单通道死高（触点断开仍读 ON，输入级短路）、死低（触点闭合读 OFF，限流开路）、整组 8 点全不更新（组内 0V 排松脱）、或 32 路周期性瞬断（I/O Link 闪断）。最烦的是”偶尔丢一个脉冲”——皮带跑偏开关碰一下又弹开，消抖时间设太长错过报警，设太短被触点弹跳刷屏。
- 炼油/石化装置：电动阀开/关到位回讯、电机运行/故障/就地状态、ESD 急停按钮链，32 点高密度正好凑满一台机组辅机的全部 DI 需求。
- 火电输煤系统：皮带跑偏/拉绳/堵煤/速度开关联动， 的 10 ms 级响应够用，消抖时间按触点类型分别设（机械限位 50 ms、电子接近开关 5 ms）。
- 水处理厂：格栅前后液位差开关、刮泥机行程开关、加药泵运行反馈，非冗余 TDIL01 够用，省钱。
- 制药洁净区：风阀开度限位、高效压差开关、房间压差报警，G3 防腐扛消毒剂气氛。
- 老 TDC3000 升 PKS 过渡：原 PM/AM 卡 DI 点重整到 C 系列， 承接大部分 24V DC 接点，不移现场开关。
真实案例：2024 年西北某天然气处理厂，脱水装置 TEG 循环泵电机”运行”反馈在 DCS 上每隔几分钟闪断一次，但现场电机实际没停。查泵旁 MCC 柜，运行继电器触点正常闭合，万用表量电压 24V 稳。翻 通道 12 的消抖时间发现被前任设成了 255 ms（最大值），而现场是机械式运行继电器，触点闭合时弹跳约 30 ms，255 ms 消抖本该滤掉，但问题出在继电器触点表面轻微氧化，闭合瞬间接触电阻从 ∞ 跳到 0.5Ω 再到 0.1Ω，模块在 255 ms 窗口内采样到两次”断-通-断-通”，软件判定为不稳定信号强制清零。把消抖改成 50 ms、同时让电工打磨继电器触点，闪断消失。仪表工原话：”不是卡坏了，是消抖时间和触点质量打架，卡当了裁判。”
