描述
产品详情

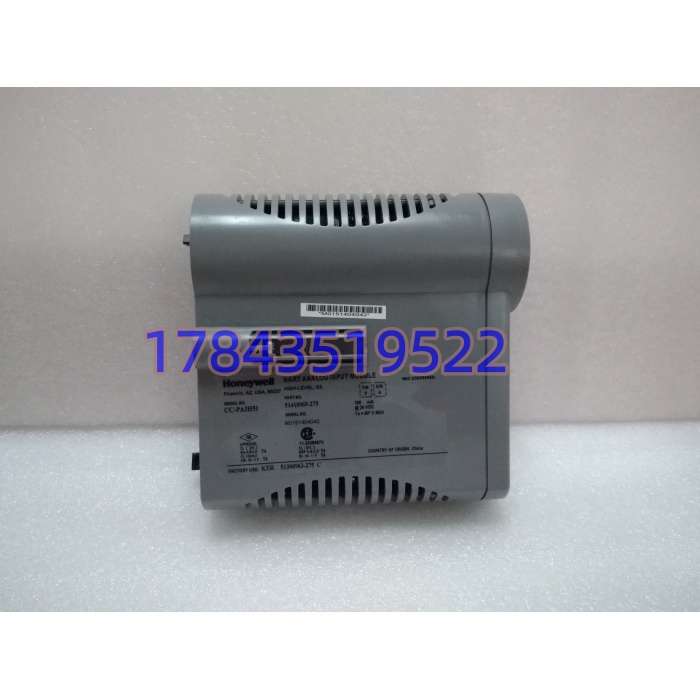

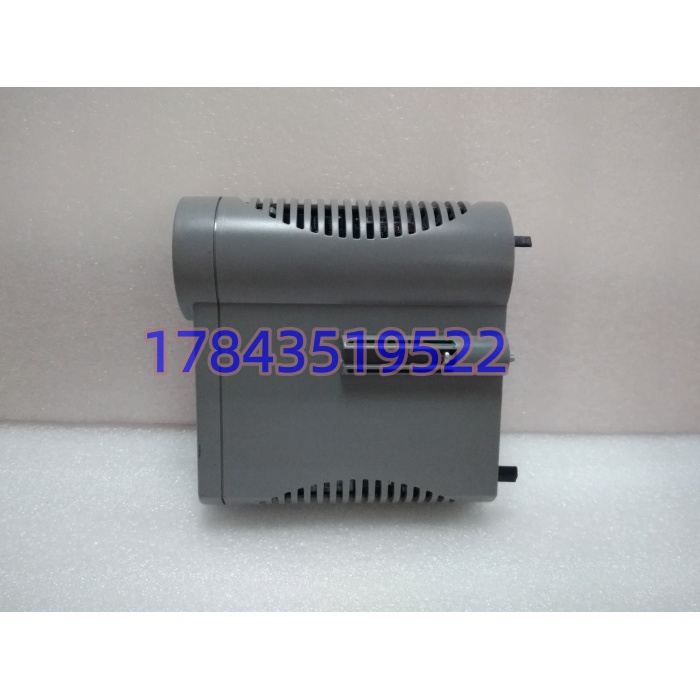

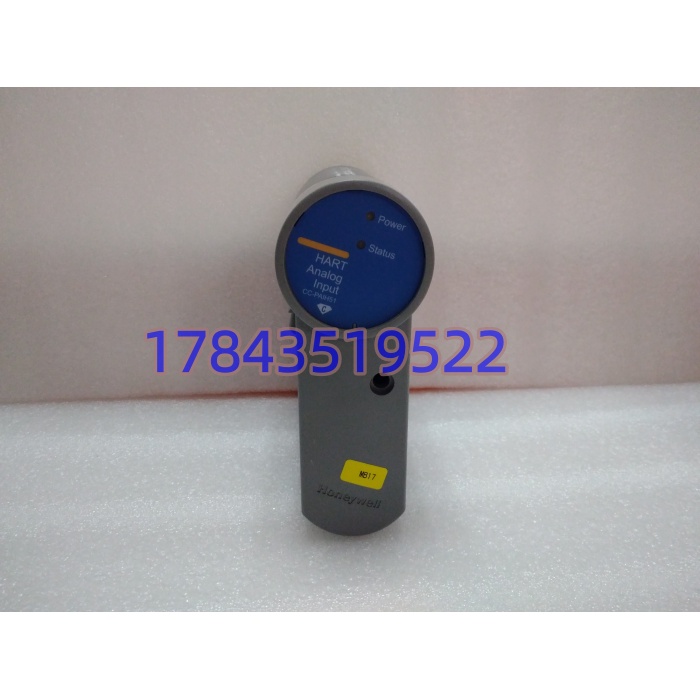

· 型号：CC-PAIH51（51410069-275）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C I/O（AI-HART 模块）
规格参数
| 参数项 | 规格值 |
|---|---|
| 输入通道 | 16 路单端（Single-Ended），仅电流 |
| 信号类型 | 4-20 mA（两线制变送器或自供电表），内置 200 Ω 采样 |
| 量程超限 | 支持 0-20 mA 组态，断线检测 <3.6 mA 或 >20.5 mA 报 LOOP FAIL |
| A/D 分辨率 | 16 bit |
| 硬件精度 | ±0.075% FS @23.5±2℃，±0.15% FS @0-60℃ |
| 扫描速率 | 50 ms / 通道 |
| HART | 通道叠加 HART 7（以工程站版本为准），透传读写 PV/SV/TV/QV 与 DD 诊断 |
| 共模抑制 | 70 dB DC-60 Hz；共模电压 -6~+5 V 峰值 |
| 常模抑制 | 60 dB @19 Hz；±30 V 常模耐受 |
| 通道串扰 | -60 dB DC-60 Hz |
| 供电 | 背板 24 V DC（典型 5 W 级，以 IOTA 与机架 PSU 余量核算） |
| 配套终端 | CC-TAIX51（非冗余 6″ IOTA）/ CC-TAIX61（冗余 12″ IOTA） |
| 控制器侧 | C300 经 I/O Link（C系列机架底）；不兼容 C200/PMIO 老架 |
| 软件边界 | 仅 Experion PKS R410 及以后认；R410 前工程站需升版或改 IOM 类型 |
| 机械 | 约 63.5×124.5×307.3 mm，0.299 kg，C 系列导轨锁扣 |
| 环境 | 0~60℃运行，IP20 柜内 |
| 生命周期 | 原厂随 Series C 演进转入备件链；新项目霍尼韦尔推 CC-PAIH02（差/单端兼容器），CC-PAIH51 市面以库存/拆机为主 |
产品介绍
CC-PAIH51 是霍尼韦尔把“老 Cx-PAIH01 的 AI-HART 功能”重做成 R410 新硬件的那块卡。它不干电压、不干 RTD，专心收 16 路 4-20 mA，同时在每通道叠加 HART 数字解调，让 Experion 的资产管理器能远程读 Rosemount/E+H/横河智能表的量程、阻尼、诊断位，不用另铺 HART 多路器。和 CC-PAIX01（高电平无 HART）比，它多一颗 HART 调制解调；和后续 CC-PAIH02 比，它只单端不支持差分输入，但工程站 AI-HART 的 IOM Block 配置两代通用，换件时 Block 不用重画，只改模块型号。
在现场它解决的是“PKS 老架补通道”的备件问题。很多 2012-2018 年上的 C300 项目，模拟量机柜一排 CC-PAIH51 带压力/流量/液位，HART 走 Asset Manager 做预测维护。换件最忌两点：一是拿 CC-PAIH01 当 51 插进去，R410 以上工程站报 Model Mismatch，不更 IOM 类型就红；二是 IOTA 配错——非冗余架插 X61 冗余终端会多占槽宽，冗余架插 X51 则没备件切换。
应用场景与行业案例
我在现场遇到过最误事的就是“同型号不同 IOTA 长度”：小伙子拿库存 CC-PAIH51 插进 6″ 非冗余架，却带了块 X61 12″ 冗余终端，导轨末端顶到相邻 AI 卡散热齿，I/O Link 间歇掉线，HART 轮询超时，Asset Manager 里 16 块表轮流变黄。
典型场景：
- 炼化常减压装置：C300 下挂 8 块 CC-PAIH51 扫 128 路 4-20 mA（塔压/回流流量/液位），HART 读 Rosemount 3051 量程自诊断，APC 先控吃高精度 PV。
- 电厂除灰给水：非冗余 CC-TAIX51 配 CC-，两线制压力变送器集中供电由 IOTA 内部非本安电源给，省外部熔断排。
- 制药发酵罐区：HART 读 E+H Promass 密度/温度次级变量，PKS 里直接绑 SV 做补料控制，不另上现场屏。
- 备件池管理：老 BOM 写“ 51410069-275”，采购发成 51410069-274（后缀批次差）或 PAIH01，插上去 OK 灯闪但通道无数据。
- 改造项目：C300 升 R520 工程站，原 PAIH01 批次老化，整排换 只改 Engineering Studio 里 IOM 型号，不下装控制策略。
真实案例：
前年小满夜，浙江某 PTA 装置醋酸进料流量 16 路里第 7 路 HART 通但 4-20 mA 显示冻结，DCS 趋势平线。到现场看 CC- 该通道 OK 灯绿，IOTA X51 端子 7A/7B 电压 24 V 正常，前置器回路 21.3 mA 也对，但模块内部该通道 ADC 读值不变。手头有块拆机同部件号 51410069-275（Series B），先确认工程站 R430 认 51 不认 01，单通道在线热拔旧卡、插新卡，C300 I/O Link 重链 40 秒，第 7 路流量回归，HART 轮询表重新扫到变送器 Tag。事后拆旧卡发现该通道采样电阻 200 Ω 一端虚焊，热机后开路。这活儿让我记死：CC- 换件前先拍 IOTA 型号（X51 还是 X61）和工程站 PKS R 版本，R410 前老站直接插 51 是白搭，得先升工程站或退而求其次找 PAIH01。
