描述
产品详情

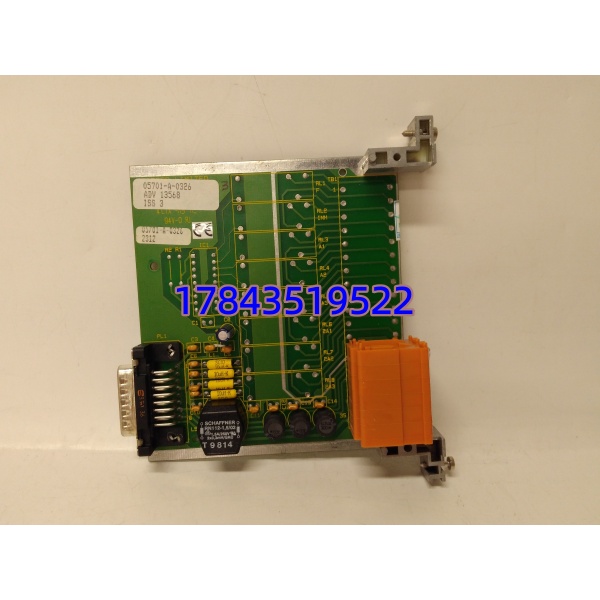

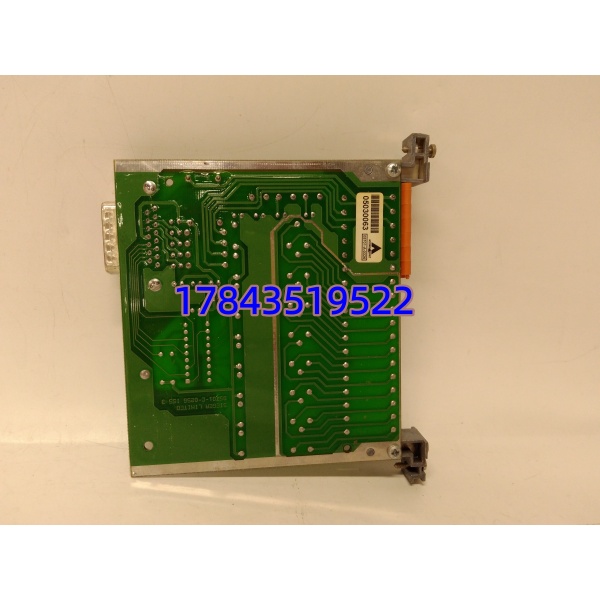

· 型号：05701-A-0326（Honeywell Analytics SIM Module，常见等价 05701-A-0201 新 Rev）
· 品牌：Honeywell Analytics（Honeywell SPSP — 原 Spectra Scientific 并入）
· 系列：Honeywell 3000 Series Gas Detection System — Sensor Interface Module (SIM)
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | Sensor Interface Module (SIM) for Honeywell 3000 / 6000 GDS |
| 适用系统 | Honeywell 3000 Series GDS（配 DCU 05701-A-0301），部分兼容 6000 系经 Gateway |
| 接入探测点 | 4 通道独立，每通道接 1 只探测器（催化 pellistor / IR / 电化学） |
| 支持探头类型 | Catalytic (LEL pellistor, 2-wire)、Infrared (IR 3-beam LEL/CO2)、Electrochemical (ppm toxics e.g. H2S/CO)——依组态软件选 Type |
| 探测器供电 | SIM 内经线性稳压供探头发射极电压（典型 2.5–3.3 V 催化 heater / EC 偏置），由 SIM 内 24 V DC-DC 产生 |
| 信号采集 | 2-wire 电流 (催化/EC) 或 3-wire 电压/mA (IR)，分辨率 12–14 bit（依 Rev） |
| 通讯接口 | Honeywell 专有串行链（daisy-chain 至 DCU 或 上/下级 SIM），DB9 / 25-pin 依 TB 版 |
| 报警能力 | 每点 2 级报警 (Low / High) 判据由 DCU 下装，SIM 可缓存本地 Fault 标志 |
| 前面板 LED | PWR / Fault / 每通道 Alarm / Fault LED（依 Rev） |
| 配套 DCU | 05701-A-0301（Display & Control Unit）——1 DCU 可链 ≤4～8 SIM（依固件） |
| 供电 | 由 GDS 机柜 24 V DC 背板或 DCU 供（典型 300 mA～1 A 依探头加热负载） |
| 工作温度 | 0 ～ +50℃（控制室/机柜内），存储 -20～+70℃ |
| 湿度 | 10%–90% RH 无冷凝 |
| 认证 | EN 50054/50081（系统级）、部分探头 ATEX/IECEx（依型号） |
| 安装 | 插 GDS 机架或 DIN 轨（依机箱版），带前面板锁紧 |
产品介绍（切入策略：E-维护者视角）
GDS 系统里 DCU 是指挥所但 SIM 是”耳朵+嘴巴”——探头的毫伏信号不经过它就到不了 DCU。现场碰过多回：某个探测点值冻结或显示 —- ，短接 SIM Ch 输入若 DCU 仍不刷说明 SIM 通道 A/D 老化（老 98 年装卡电解干涸），不是探头问题。严格来说 SIM 与 DCU 固件版本需兼容——老 A-0201 与新 A-0326 通常向下兼容但建议 DCU 固件 ≥对应支持版（3000 系 Config Software 可查）。
从库存视角：SIM 单价不高但缺它 = 4 个探测点全盲（比如一台压缩机区 4 只 H2 LEL + 1 只 H2S EC 共 5 点需 2 SIM），老炼化平台 GDS 多按装置区 DCU 台数 N+1 块 SIM 冷备件（不分具体 Rev 尽量统版）。Honeywell 3000 系部分区域推 6000 新 SIM——老线延寿找测试合格拆机件，新项目评估 6000 系 GDS Controller。
应用场景与库存策略
最痛是平台生活楼 Gas Test 时某区 4 只 H2 LEL 全 —- ，查出 SIM 死——等备件直升机转运 3 天，期间该区 GDS 无效需办 PTW 人工巡检。这种教训让我们定规矩：每套 GDS 机柜（通常 1 DCU + 2–4 SIM）最低备 1 块 SIM 冷备件存平台 MRO 柜。
典型场景与备货建议：
- 炼化/海上平台 — Honeywell 3000 GDS 可燃气+毒气探测 (H2 LEL / H2S / CO)：非它不可（探头→DCU 必经），建议按 DCU 台数 N+1 备 SIM（尽量统版 05701-A-0326 或确认向下兼容 0201）。
- 化工 — 反应装置区毒气(Cl2/NH3 EC 探头) + LEL 冗余：小系统 1 DCU + 1–2 SIM 也建议最低备 1 块。
- 老线延寿 — 3000 系初版(90年代装 05701-A-0201)：A-0326 通常可替 A-0201（确认 DCU 固件支持），立即按剩余寿命提 Last-time-buy（覆盖 8–12 年）或留 N+1 拆机件。
- 改造项目 — 升 Honeywell 6000 GDS：新 SIM 物理/协议不同不混插老 3000 机架——老线继续延寿找 3000 系 SIM。
真实案例：
某海上平台 GDS 柜（Honeywell 3000，DCU 05701-A-0301 + 3×SIM 含 05701-A-0326），年度功能测试 #2 SIM Ch3 (H2 LEL) 短接无响应——DCU 显示 “SIM 2 Comm OK” 但 Ch3 值冻结，短接其余 3 通道正常 → 确认 SIM Ch3 A/D 输入级老化。库房有 LTB 囤 A-0326（核对 DCU 固件兼容），断电拔出旧 SIM（记录所有链 IN/OUT 方向及 TB 接线！SIM daisy-chain 方向不可反），插入新 SIM，上电 DCU 自动识别 SIM 槽位、Show Channels → all 4 Ch present，做零点/跨度校准后正常。老师傅说”多亏留了块 SIM 通用备件——探头没坏白高兴”。提醒：换新 SIM 后务必进 DCU Menu → System Test → Channel Cal 重做 Zero/Span（SIM 内 EEPROM 存校准系数需重写或 DCU 下装原值）。
