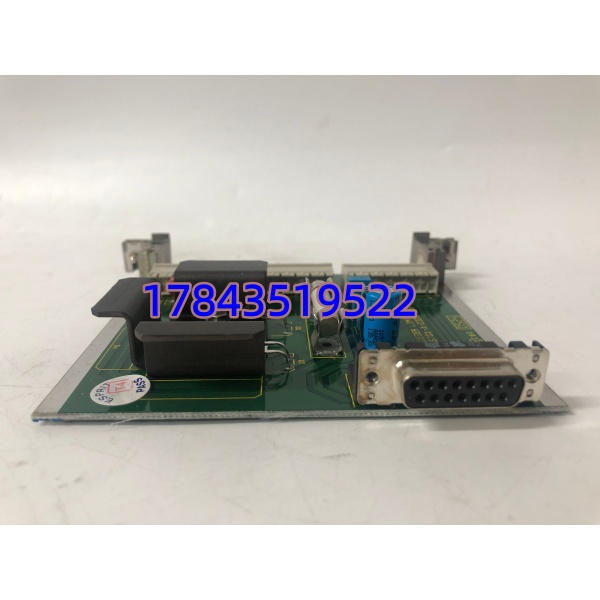

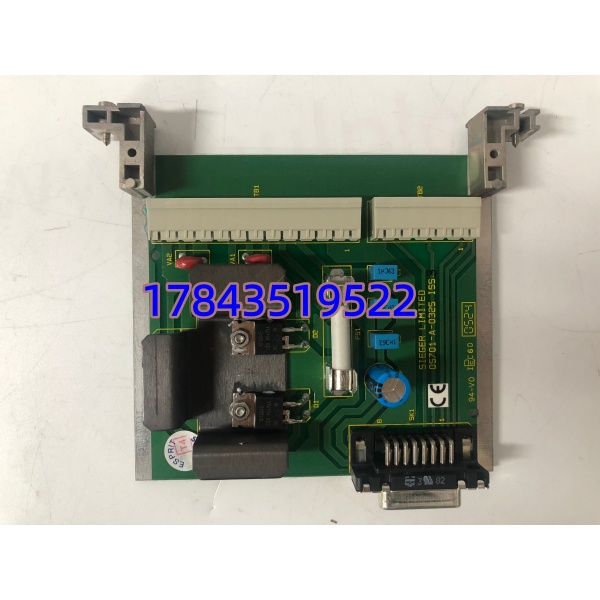

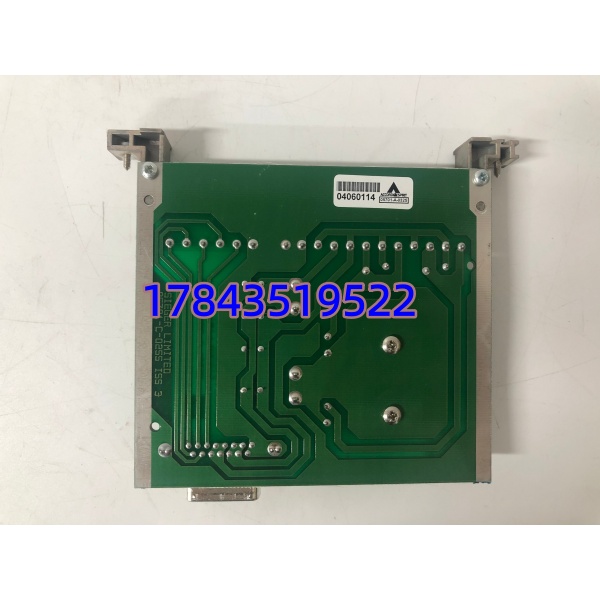

Honeywell 05701-A-0325 | 霍尼韦尔直流输入卡 全新现货

描述

关键技术规格

产品深度介绍

Honeywell 05701-A-0325 是一款专为工业自动化和过程控制系统设计的高精度直流输入卡。该模块的核心功能是将现场的直流（DC）输入信号转换为控制系统能够识别和处理的兼容格式，确保信号传输的高精度与高可靠性。

除了信号转换，该直流输入卡还承担着机架供电的关键任务。机架的直流电源通过该卡进入子机架，通常由用户提供外部标称 24V 直流电源。直流电源通过工程卡和子机架背板连接到机架中的所有卡件，并受到卡上保险丝的严格保护。模块配备了由两部分组成的端子块（TB1），支持热插拔或免拆线维护，极大方便了现场工程师的更换作业。此外，该卡还内置了 RFI（射频干扰）过滤、反极性保护和短路保护功能，确保在恶劣的工业电磁环境中依然能够稳定运行。

应用场景与行业案例

工程痛点：复杂系统中的信号干扰与供电安全

在大型化工厂或发电厂的 DCS（集散控制系统）中，现场环境往往伴随着强烈的电磁干扰（如变频器、大型电机的启停）。如果直流输入卡缺乏有效的滤波和隔离保护，轻则导致信号采集失真、控制逻辑误判，重则可能因电源反接或短路引发大面积卡件烧毁。05701-A-0325 凭借其内置的 RFI 过滤和多重电气保护机制，完美解决了这一痛点。

典型应用场景

1. 发电厂 DCS 监控系统
   用于采集现场各类直流传感器信号，并为控制子机架提供稳定、隔离的直流电源。
2. 石油化工 – 过程控制
   在防爆和强干扰环境下，保障药液恒流量控制、反应釜温度监测等关键信号的精准输入。
3. 智能平钢化炉系统
   处理高温环境下的直流反馈信号，确保玻璃加工过程中的时序控制准确无误。
4. 水处理与环保工程
   用于泵站自动化控制，采集液位、压力等直流模拟量/开关量信号。
5. 老旧系统维保与备件替换
   作为停产或老旧控制系统的完美替代件，延长现有 DCS/PLC 系统的生命周期。

真实案例：化工厂改造中的“供电枢纽”

国内某大型化工厂在进行 DCS 系统升级时，遇到了一个棘手问题：由于新增了多块高功耗的催化卡（5704系列），导致原有机架背板电流过大，频繁出现电源模块过载报警。

工程师在排查后，严格按照霍尼韦尔官方规范，将控制卡的供电回路进行了重新规划。他们引入了 05701-A-0325 直流输入卡，将其专门用于为工程卡供电，并通过关联的四路继电器接口卡为其他高功耗控制卡供电。得益于该模块出色的多电源输入能力和 PSU/AUX 连接的二极管隔离设计，改造后的系统不仅彻底消除了过载报警，还实现了备用电池电源的无缝接入。在后续的一次厂区短暂停电测试中，05701-A-0325 成功保障了控制数据的平稳过渡，避免了生产数据的丢失。
