描述
产品详情

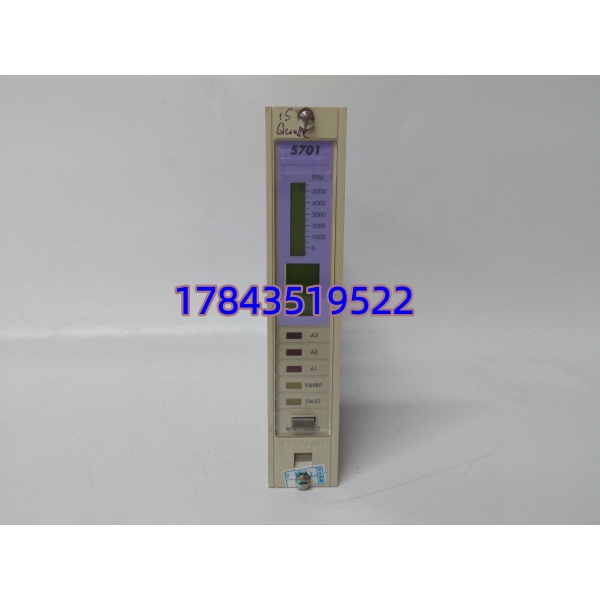

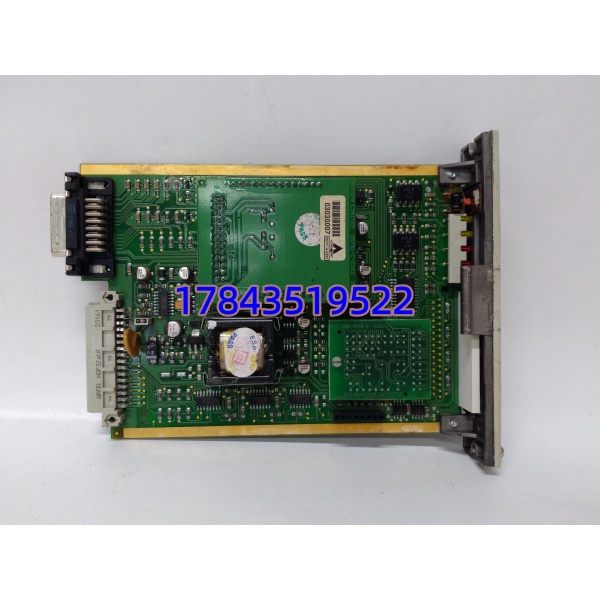

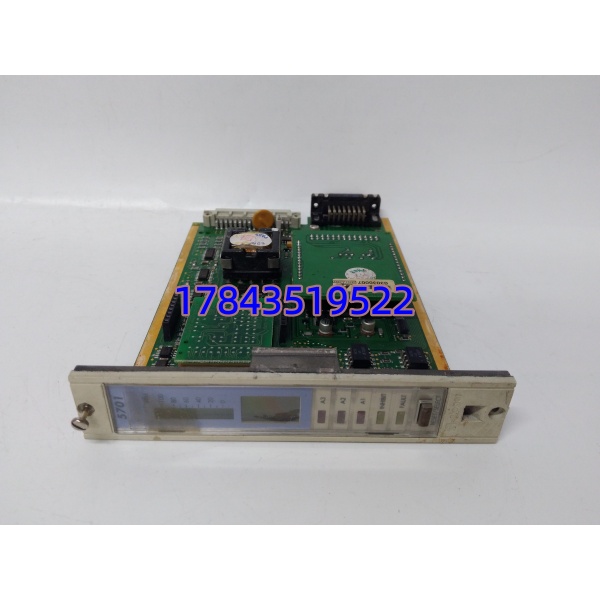

· 型号：05701-A-0301（Honeywell TDC 3000 Legacy Spare — typically I/O Link Interface / UCN IOP Associate Module or Terminator）
· 品牌：Honeywell Process Solutions
· 系列：Honeywell TDC 3000 — 620 I/O Subsystem / UCN I/O Node Interface
规格参数
- 部件名称：TDC 3000 I/O Link Interface Module / UCN IOP Associated Interface (05701-A-0301)
- Honeywell Spare P/N：05701-A-0301（早期 Catalog — 采购时建议同步给 Honeywell 现用装置 Type No. 如 “620-0043 I/O Link Interface” 或 “MU-TH0x UCN IOP P/N” + 柜 DWG No. 帮 cross-check —— 因为 05701 老号多映射现已整合 P/N）
- 适用系统：
- TDC 3000 PM/APM + 620 Series I/O（经 I/O Link 串行链 — 此件可能是 I/O Link 控制接口卡插 620 机架或 APM 侧 I/O Processor）
- 或早期 UCN Node (via MU-THxx / MU-GATE) 配套 IOP 小板/电缆终端（依 exact definition）
- 物理形态（依具体分配）：
- 常见为 620 I/O Link Interface PCB（插 620 机架专用槽或 APM 侧 I/O Processor 槽）——单槽 PCB 带 50-pin SCSI / 同轴 I/O Link 口
- 或 I/O Link 终端器/中继小盒（DIN 轨装，含 I/O Link A/B 终端电阻及缓冲）
- 或 UCN IOP 配套扁平缆/小接口 PCB（配 MU-TH0x）
- 信号承载：I/O Link 时钟+数据（曼彻斯特编码 250kb/s 或 1Mb/s 依 TDC 代）、IOP 握手、节点地址译码
- 安装：620 机架指定槽位（通常为 leftmost Slot 0/1 为 I/O Link Interface —— 不可随意换位！）或 DIN 轨（终端器版）
- 状态指示：通常 PWR LED + Link Active LED（Interface 版）；终端器版无 LED
- 热插拔：620 I/O Link Interface 卡通常不停机拔（I/O Link 暂断 TDC 节点报警后重连）——慎重！UCN IOP 小板部分支持热拔，建议按 Honeywell Procedure 先确认 Node Status
- 配套件：可能需配指定 I/O Link 缆（50-pin SCSI 或 BNC 同轴依 620 gen）— 确认现网缆型 AUI/BNC/SCSI
- 工作环境：0~+60℃（电子间）｜存储 -40~+85℃｜湿度 5%~95% 非凝露
- 认证：随 TDC 3000 整机 CE / cULus / CENELEC
产品介绍
（A 场景痛点切入——05701-A-0301 这类 TDC 3000 老号附件最烦：不坏则永远忘它存在，一坏（I/O Link Interface 卡或终端器失效）整条 620 I/O Link 掉通讯→HM 报”Node Failed — I/O Link Loss”→全部该节点 AI/AO/DI/DO 变 BAD → 装置可能切 Manual 或引发 MFT 辅判据丢失。原厂新订交期 12~20 周且需 cross-check 现用 620 Gen (620-004x vs 620-005x) 匹配。）
坦白说这东西故障极低（多是 I/O Link 缆 BNC 头氧化或 620 机架电源模块先坏），但一旦 I/O Link Interface PCB 坏=整节点 I/O 全灰。库存建议极明确：TDC 3000 仍役且含 620 I/O / UCN Node → 按 I/O Link 节点数 N 备 ≥1 块 NOS（或 N+1 池化若 >2 同型节点可互换）。买时须提供现装置 I/O Link 类型（620 早期 LCN→I/O Link 同轴 / 后期 UCN→Honeywell MU-THxx）及现插模块 Photo 让 Honeywell 渠道确认 05701-A-0301 映射现 Act P/N（常是 620-0043 或 MU-xxxx 关联小板）。
应用场景与库存策略
TDC 3000 柜 HM 报 “I/O Node 3 — Link Failure” 全点 BAD —— 先查 620 机架 I/O Link Interface 卡 OK LED（应绿闪）、BNC 头 75Ω 终端电阻（量 A-B 75Ω）、I/O Link 缆通断。若 Interface 卡 FAIL LED 红亮且交叉槽验证（移已知好节点同型卡测）仍 FAIL → 确认 Interface 卡硬件坏。此时无备件=等空运或临时改 I/O Link 冗余路径（若有双 Link）。
典型场景与备货建议：
- 炼油/石化 TDC 3000 装置（APM + 620 I/O 节点 × N）：按 I/O Link 节点数 N 备 ≥1 块 05701-A-0301 映射 Interface 卡或终端器 NOS（多节点同版池化 N+1）——注意 620-004x vs 620-005x I/O Link 接口可能不互换（早期 620-0043 用 50-pin SCSI I/O Link；620-005x 可能 BNC 同轴）——订前核对现装 Interface 卡 Photo + 620 机架 P/N
- Experion PKS 保留 TDC 3000 I/O 经 UCN Gate (MU-THxx)：若 05701-A-0301 对应该 UCN IOP 小板/附件 → 同理按 UCN Node 数备
- 老厂改造拆移：I/O Link BNC 头氧化常见——建议同步备 620 I/O Link 缆(带 75Ω 终端)或 BNC 终端器桶（低成本）防隐性 Link Flap
- 年度 TDC 健康 chk：查 I/O Link Interface 卡 LED 状态、量 BNC 终端电阻 75Ω±1%、清洁 BNC 头（无水乙醇）
真实案例：南方某炼厂芳烃装置 TDC 3000 APM + 620 I/O Node #2（含 3 面 620 机架）运行 18 年后夜班 HM 报”Node 2 I/O Link Loss — All Points Bad”。查 620 Rack A Slot 0 I/O Link Interface (620-0043 类 — 对应老 05701-A-0301 映射) FAIL LED 红——交叉把卡移 Node #3（同型）Node #3 也 FAIL → 确认卡硬件坏（极少见）。库房按早年建议存 1 块 NOS 05701-A-0301 映射 620-0043 → 断电拔旧(记槽位 0!) → 插新 → 上电 I/O Link 重同步 → Node OK 全点恢复 <30 min。若等 Honeywell 调货原厂 14 周——装置需降负荷运行待件。仪控经理说——TDC 老附件不起眼，断链最要命
