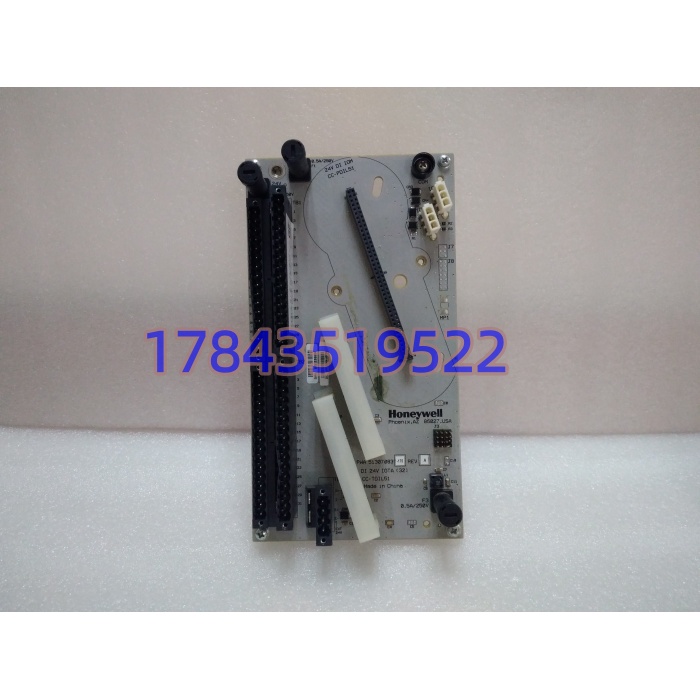

描述
产品详情
· 型号：CC-TDIL51（51307083-175）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS Series C I/O（Digital Input, 24 V DC Sinking）
规格参数
| 参数项 | 规格值 |
|---|---|
| 输入通道 | 16 路单端漏型（Sinking），2 组×8 通道，组内共参考端 |
| 输入类型 | 24 V DC 湿接点（外部供电）或干接点（内部灌电流），支持 NAMUR 接近开关 |
| 额定电压 | 18-32 V DC（标称 24 V DC ±10%，由 IOTA 现场电源提供） |
| 接通阈值 | 典型 15 V 以上判 ON，低于 5 V 判 OFF（迟滞约 2-3 V，以手册为准） |
| 输入电流 | 3-4 mA@24 V（典型），单通道最大 10 mA |
| 输入阻抗 | 约 10 kΩ（含限流与分压网络） |
| 响应时间 | 硬件滤波 + 软件去抖，ON→OFF 及 OFF→ON 各 ≤1 ms（不含 C300 扫描周期） |
| 扫描周期 | 50 ms / 模块 |
| 隔离 | 现场侧-背板侧 500 V AC 光电隔离；通道间同组共参考端不隔离 |
| 诊断 | 断线检测（干接点开路报 LOAD OPEN）、组过压/欠压、背板失电 |
| 配套终端 | CC-TDIL01（6″ 非冗余 IOTA）/ CC-TDIL11（12″ 冗余 IOTA） |
| 控制器侧 | C300 经 Series C 非 FTE I/O Link；不兼容 FTE 背板直接混插 CC-TDIL11 脚位与 TDIL01 不同 |
| 软件边界 | Experion PKS R300 及以上认；IOM Block 选 DI-24V-Sinking |
| 机械 | C 系列导轨锁扣，约 2×12.9×18.6 cm，0.23 kg |
| 环境 | 0~60℃运行，IP20 柜内 |
| 生命周期 | 随 Series C 演进转入备件链；新项目霍尼韦尔推 CC-TDIL01（32 通道高密度款，脚位不同），CC-TDIL51 市面以库存/拆机为主 |

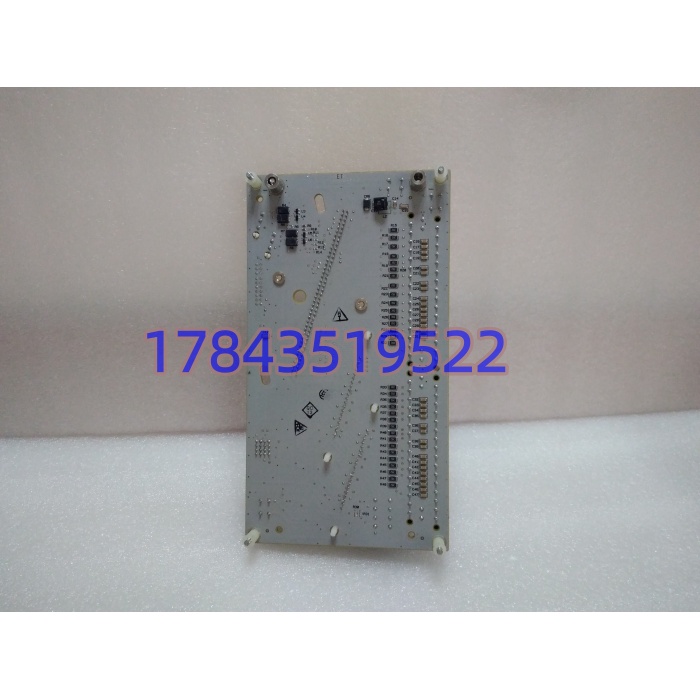

产品介绍
CC-TDIL51 是霍尼韦尔把“16 点 24 V 漏型 DI”做成标准卡的那个基准件。它和 CC-TDIH51（源型 DI，电流流出模块）接线方向相反，和 CC-TDIR51（继电器输入，扛交流干接点）分工明确：TDIL51 吃现场两线制 PNP 接近开关、按钮盒、压力开关、阀位回讯，内部光耦灌电流，外部开关把电流从模块正端拉到 0 V；TDIH51 则吃 NPN 接近开关，电流从外部电源流入模块。和后续 CC-TDIL01（32 通道高密度）比，TDIL51 是 16 点低密度、分组少但 IOM Block 成熟稳定，老架补件风险低。和 CC-TDIL11（FTE 背板变种）比，TDIL51 是非 FTE 标准款，IOTA 脚位不同不能混插。
在现场它解决的是”PKS 老架补 DI 通道”的备件问题。很多 2010-2018 年上的 C300 项目，辅机柜一排 带几百个阀位回讯和联锁开关，BOM 里只写”24V DI 16ch”采购容易发成 TDIH51 源型款或 TDIL01 高密度款，插上去 OK 灯可能绿但现场开关状态全反（源型/漏型接反）或 IOTA 脚位不对导致通道映射错位。换件最忌两点：一是 IOTA 配错（非冗余架插 TDIL11 冗余终端多占槽宽，冗余架插 TDIL01 没备件切换）；二是现场接线极性没核对，PNP 接近开关插进 TDIH51 源型槽，状态永远 0。
应用场景与行业案例
我在现场遇到过最误事的就是”BOM 写 24V DI 16ch 发回来 TDIH51 源型款”：业主输煤皮带拉绳开关全是 PNP 两线制接近开关（棕正蓝负）， 漏型吃正端电流，换上 TDIH51 源型后电流流向反了，32 个拉绳状态全 0，皮带联锁硬是起不来，开车推迟一天。换回 后正常。
典型场景：
- 炼化装置切断阀回讯：C300 下 8 块 CC- 扫 128 路阀位开关（APL/APL 双限位），ESD 联锁用 DI 状态判断阀到位，1 ms 响应够快。
- 电厂辅机启停反馈：送引风机运行/停止/故障干接点， 干接点模式不吃外部电源，省配线。
- 制药发酵罐液位/温度开关：NAMUR 接近开关走 8.2 V 协议， 兼容 NAMUR 阈值（需核工程站使能），防爆区省安全栅。
- 备件池管理：老 BOM 写” 51307083-275″采购发成 175（批次差）或 （32 通道高密度，IOTA 不通用），插上去 I/O Link 不链。
- 改造项目：C300 升 R520 工程站，原 老化整排换同部件号，IOM Block 不动只改模块型号。
真实案例：
前年霜降夜，河南某氧化铝厂溶出车间 #3 隔膜泵入口阀回讯全丢，C300 里 DI 点显示”False”但现场阀确实开了。到现场拆 IOTA 量现场 24 V 电源正常，模块该组 8 通道参考端有 24 V，但输入端光耦初级开路——拆机卡长期带电导致光耦 LED 衰减（约 8 年寿命拐点），导通电流从 3 mA 降到 0.8 mA，低于接通阈值 1 mA。手头有块拆机同部件号 51307083-175（Series B），确认工程站 R430 认 非 TDIL11，单模块在线热拔旧卡插新卡，I/O Link 重链 30 秒，8 个阀位回讯全部恢复。事后记死：CC- 换件前先拍 IOTA 型号（ 还是 TDIL11）和 PKS R 版本，R300 前老站不认；现场开关类型（PNP/NPN/干接点）拍照留存，新卡接线极性必须和旧卡一致。
