描述
产品详情

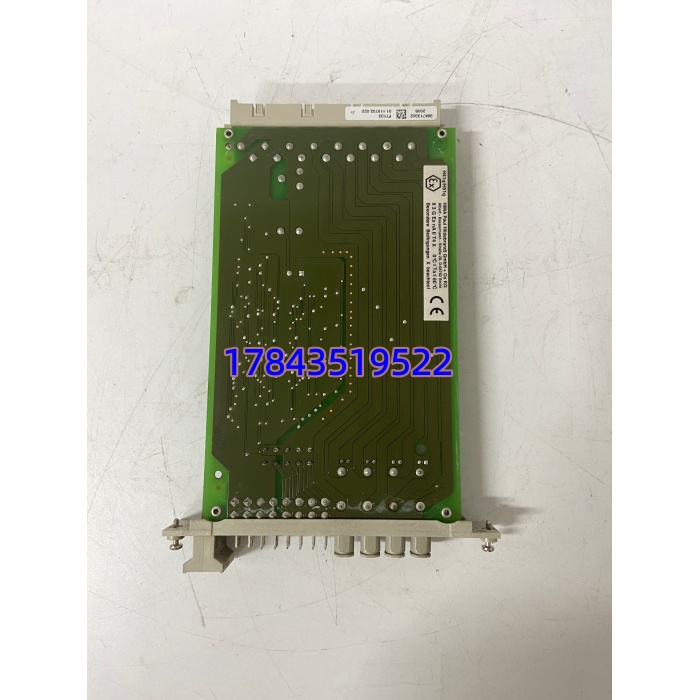

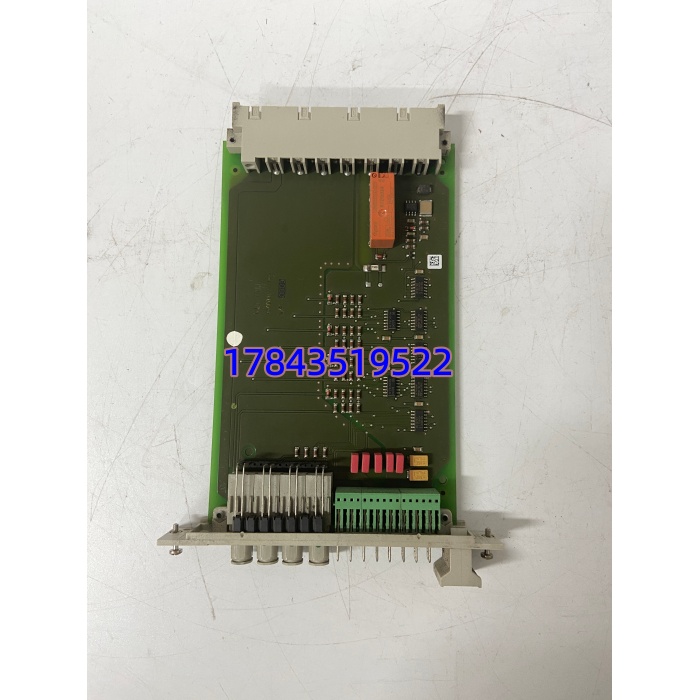

· 型号：F7133（工厂编号 98471330201）
· 品牌：HIMA
· 系列：HI-QUAD / HIMatrix F 系列 — 适配 H41q、H51q 控制器及 F-BASE RACK 11
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | HIMA Paul Hildebrandt GmbH & Co. KG |
| 型号 | F7133 |
| 工厂编号 (Article No.) | 98 4713302 01（部分铭牌简写为 98471330201） |
| 模块类型 | 4-Fold Safety Power Distribution & Fuse Monitoring Module |
| 适用系统 | HIMA H41q / H51q / HIMatrix F 系列机架；F-BASE RACK 11 扩展机箱 |
| 输入电压 | 24 V DC（允许范围 18–30 V DC），由机架冗余电源或外部 24V 母线引入 |
| 输入电流（模块自耗） | ≈60 mA @ 24V DC |
| 输出通道数 | 4 路独立配电输出 |
| 单通道额定负载电流 | 典型 2 A（标配 4A 慢熔熔丝，实际按负载设计 ≤2A 推荐） |
| 熔断器规格 | 5×20 mm 微型慢断（Time-lag）熔丝，标配 4A-T（可换 2A），每通道 1 只 |
| 触点/负载能力（继电器监视回路） | 30 V DC / 4 A 连续（仅用于熔丝状态回路，非功率输出主触点） |
| 熔断后残余参数 | 残压 = 0 V（真断开）；残流 = 0 mA（根据官方 Datasheet） |
| 失电残余参数 | 残压 ≤3 V；残流 <1 mA |
| 切换/响应时间 | 约 100 ms（继电器动作时间，仅供诊断回路参考） |
| 通道隔离 | 通道-背板及通道间电气隔离 ≥500 V AC（测试） |
| 状态指示 | 每通道 1×LED（绿=正常/熔丝完好，红=熔丝断或失电），模块 OK LED |
| 诊断功能 | 熔丝断路、输入欠压、通道过载状态通过背板上报 CPU |
| 安装方式 | 插入 HIMA F 系列 19″ 机架插槽（占用 4 TE 宽度），前接线通过配套端子排 |
| 工作温度 | -20℃ ～ +60℃（部分资料标 0～+50℃，以手册为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 防护等级 | IP20（机柜内） |
| 尺寸（参考） | 约 163×35×90 mm（W×H×D，4TE 宽） |
| 重量 | ≈0.25 kg |
| 安全认证 | 设计符合 IEC 61508 SIL 3；TÜV 认证；CE / UL |
产品介绍
在某海上平台 ESD 系统改造碰过：原设计 H41q 机架省成本没配 F7133，24V 本安电源直接并接所有 I/O 卡供电端子。某次现场接线工误将 SOL（电磁阀）线间短路，瞬间拉低机架背板电压触发全局 SIS 复位——ESD 逻辑全清、紧急关断阀未按指令动作，险些触发平台一级关断。后补装 F7133 按四路分荷（CPU/DI/DO/通信分别供电），单路故障只断对应区不影响安全逻辑运行。这块卡买的不是”配电”本身，而是故障局限（Fault Containment）和 SIL 架构要求的供电独立性，缺了它 SIS 完整性论证过不了 TÜV 年检。
HIMA HI-QUAD 平台部分区域已进入 Legacy 状态， 新件靠 NOS 流转增多，原厂交期波动大（6–20 周或告知停订）。对仍运行 H41q/H51q 的装置建议按 A 类——每套 SIS 机架（尤指单电源架构）备 1 件密封冷备，多套同类机架可池化共享 1 件周转；若 3 年内不整体 SIS 升级应启动 Last-Time-Buy（建议 2 件，1 新 1 测好拆机）。
应用场景与库存策略
故障表现通常为某通道 LED 红亮（熔丝断）或全部 OK 灯灭（输入 24V 丢失/模块背板针接触不良），极少自身电子损坏——最大风险是”当初就没装”导致供电无分段保护。
- 炼化/海上平台 ESD 系统（HIMA H41q/H51q） — SIS 机架 24V 配电需分段隔离，非它不可因安全供电架构要求 → 建议按 A 类每机架备 1 件冷备（与现装机同工厂编号），单电源架构严禁省此卡。
- 火气探测系统（F&G）HIMA 机架供电分配 — 探测器/声光报警器分路供电防短路蔓延 → 若服役 >15 年且无 SIS 整体改造，同步评估 Last-Time-Buy 2 件，存入防潮柜每 3 年外观复核。
- 已迁移至 HIMax (F35 系列) 或 Tricon 的新装置 — 供电架构不同不需 ，旧呆滞件可做内部调拨或二手回流。
- 改造/大修项目 — 注意配套端子排型号（通常 Z7138 或同系前端接线块），采购单必须绑定端子或确认现网有兼容备件，别只买模块回来插不上线。
真实案例：北方某 LNG 接收站火炬 ESD 系统，HIMA H51q 机架配两块 分供 DI/DO 区。年度继电保护试验时维护工短接 DO 回路做模拟跳闸测试忘记串限流电阻，致一路 输出熔丝（4A 慢熔）炸断——LED 红亮、通道输出 0V 符合 Fail-Safe 设计。因建厂 MRO 未单列 （认为”保险可以随便换”），现场无备用模块无法确认背板插座状态是否连带损伤。等代理调 NOS 件耗时 9 个工作日（恰遇欧洲暑期停工），期间将该 DO 区负载临时改由跨接邻路 空闲通道（降载运行）维持 SIL 功能，但安审开出”供电冗余不足”观察项。事后该厂将 列入 A 类必保清单，全站按机架数×1 + 1 件周转采购封存。
