描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE Fanuc Embedded Systems / VMIC (现属Abaco Systems) |
| 完整型号 | VMIVME-5565 (常见子型号: -110000, -011000, -101000) |
| 总线规范 | VMEbus (ANSI/IEEE 1014-1987), 6U单槽 |
| 板载内存 | 64MB / 128MB / 256MB SDRAM (不同版本) |
| 光纤串行速率 | 2.12 Gbaud |
| 网络传输速率(非冗余) | 43 MB/s (4字节) ~ 174 MB/s (64字节突发) |
| 网络传输速率(冗余) | 20 MB/s (4字节) ~ 87 MB/s (64字节突发) |
| 最大节点数 | 256个 |
| 节点间延迟 | <700 ns (典型值) |
| 光纤连接距离 | 多模300m / 单模10km |
| 数据包大小 | 动态，4~64字节 |
| DMA通道 | 2个独立DMA通道 |
| 电源需求 | +5VDC (±5%)，典型3.0A，最大5.0A |
| 工作温度 | 0°C ~ +65°C (强制风冷) |
| 存储温度 | -40°C ~ +85°C |
| MTBF | ~164,000小时 (Bellcore) |
| 驱动支持 | Windows NT/2000, VxWorks, Linux |
产品深度介绍

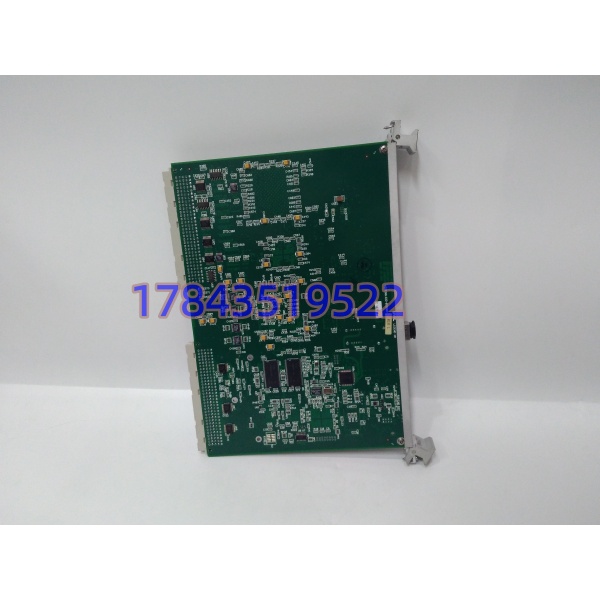

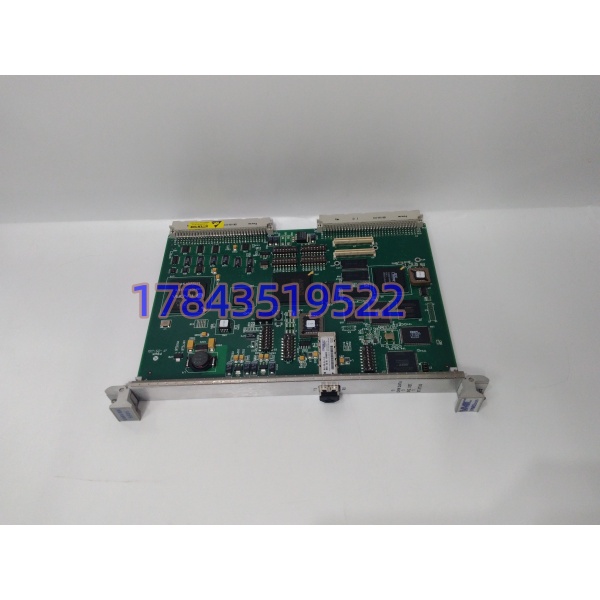

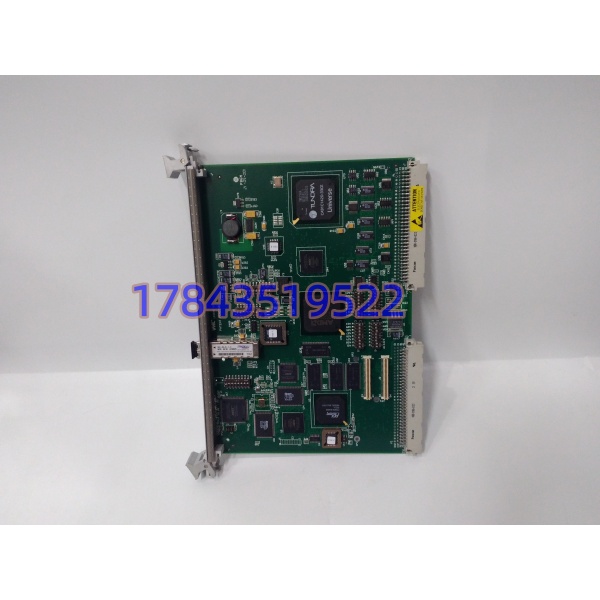

GE VMIVME-5565 是原 GE Fanuc（现 Abaco Systems）旗下 VMIC 系列的一款VME总线反射内存节点卡。它的核心工作原理很直接：板载的 SDRAM 在本地 VME 总线上呈现为一块标准内存空间；CPU 往这块空间写数据时，数据会通过板上的光纤接口同时广播到网络中的所有其他节点，并写入它们本地的反射内存中。从软件角度看，这个同步过程是透明的，不需要 CPU 参与，也没有 TCP/IP 协议栈的开销，所以延迟能控制在 1 微秒以内。
这玩意儿在实时系统里是个硬通货。它解决了多台 VME 计算机或嵌入式控制器之间数据不一致、同步延迟大的老大难问题。不管是做飞行模拟器、半实物仿真，还是电力系统实时控制，只要是多 CPU 协同干活、对时间确定性要求苛刻的场景，VMIVME-5565 都是标准配置。它通过光纤传输，天然带电气隔离，抗干扰能力比电缆强得多，在电厂、变电站这种电磁环境恶劣的地方特别实用。
应用场景与行业案例
这玩意儿解决什么问题？——多CPU协同干活时的”数据打架”问题
VME总线的老系统里，如果有多块 CPU 板卡要共享数据，以前要么走总线仲裁，要么靠串口通信——速度慢、延迟大、软件复杂。VMIVME-5565 用反射内存的硬逻辑把这个问题解决了：数据写进去，全网自动同步，CPU 不用管通信协议，只管读写内存地址就行。
典型应用场景：
- 实时仿真与模拟器 – 飞行模拟器、潜艇模拟器、车辆驾驶模拟器。这类系统需要多台计算机协同计算飞行动力学、视景、仪表显示，数据同步要求极高。反射内存就是它们的”共享黑板”，谁写上去别人马上能看到。
- 电力系统实时控制 – 发电厂励磁控制、变电站综合自动化、电力系统实时仿真（RTDS）。电力系统对响应速度要求苛刻，反射内存的微秒级延迟比以太网快几百倍。
- 高速数据采集与测试系统 – 多通道同步数据采集、自动化测试设备（ATE）。多块采集板卡需要统一时间基准、共享采集数据，反射内存提供确定性的同步机制。
- 军工与航空航天 – 雷达数据处理、指挥控制系统、卫星地面测试设备。这类场合对可靠性、抗干扰、实时性要求极高，宽温版本（-40°C~+85°C）就是为这些环境设计的。
- 冶金/重工业过程控制 – 铝轧机、连续铸造线的高速多轴同步控制。多台控制器需要实时交换位置、速度、张力数据，反射内存比现场总线快一个数量级。
