描述
产品深度介绍

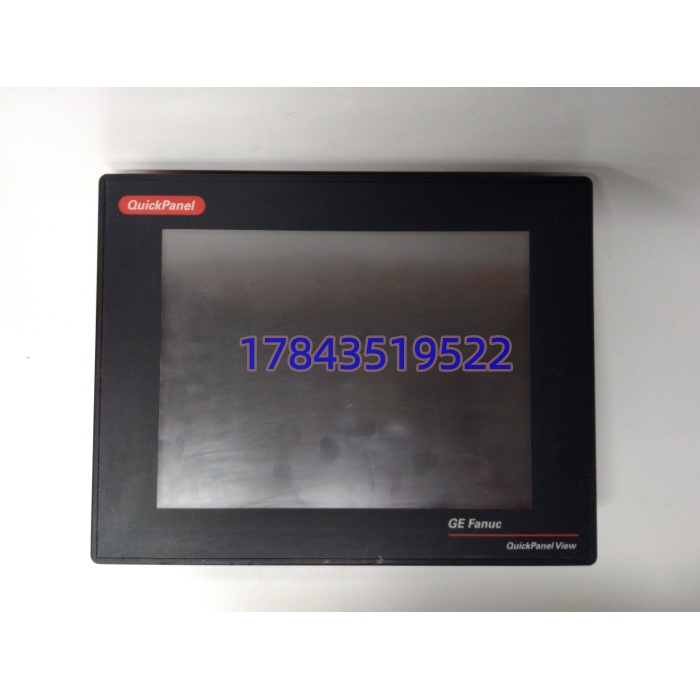

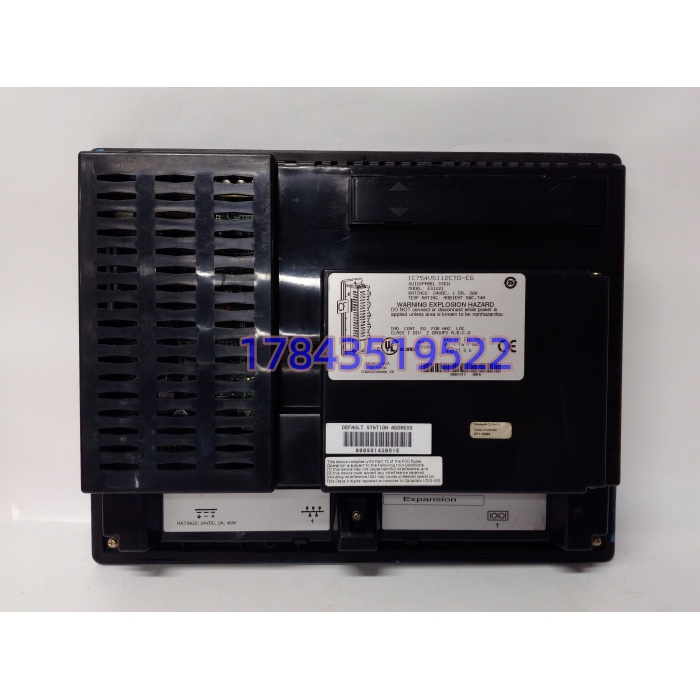

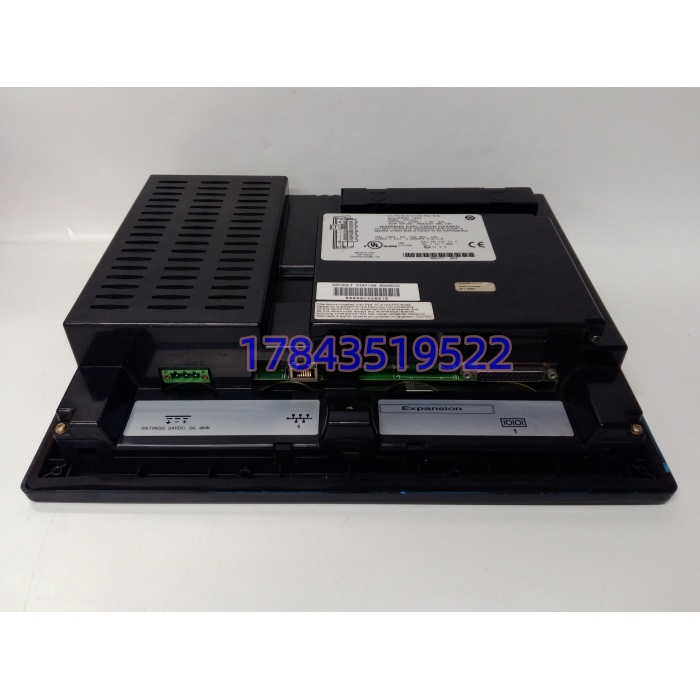

化水车间夜班，PACSystems RX3i 站组态画面在老 10″ HMI 上挤得看不清报警条，操作工误把”低液位”当”高液位”点了复位——班长直接拍桌要求换 12.1″ 大屏。GE IC754VSI12CTD 就是 QuickPanel View 中阶里那块”大面子”：12.1 英寸 TFT 65536 色、800×600 SVGA，模拟电阻触摸（戴手套或触控笔能按，不支持多点），前面板 NEMA 4/4X 等效 IP65，背面 Phoenix 端子吃 12–30V DC（典型 24V，最大 <48W），板载 300–800MHz 级 XScale 或早期 ARM（依硬件修订，32MB–256MB DRAM 跨度大），跑 Windows CE.NET 3.0 或 CE 6.0，预装 Proficy View-Machine Edition 运行时，工程在笔记本用 ME 画好下装进 Flash 就行。以太网口走 SRTP/Modbus TCP 跟 GE PLC 握手，DB25 复合串口走 RS232/485 直连老 90-30 或变频器，Type II PCMCIA 槽（部分版本）插 CF 卡做历史数据缓冲。
跟同系 IC754VSI07（7″ 屏）比，VSI12 是控制室主操首选，流程图+趋势+报警三条带同屏不挤；跟 VersaView 系列比，QuickPanel View 是 GE 原生屏，Proficy 授权绑定不绕弯。短板直说：GE 该线已归延续支持，新件基本 New Surplus 清库，1280 元”全新”必假——原厂屏+CE 授权+Proficy ME 运行时授权成本远高于此，那个价是拆机壳翻新工艺屏或通用安卓屏改标；老件通病是 CCFL 背光发黄（50,000 小时拐点）、电阻膜磨损、纽扣电池（备 SRAM 用）耗尽丢配方。MTBF 按 GE 老手册屏体 >50,000 小时，但触摸膜机械寿命约 100 万次按压，高频产线 3–5 年磨花。
关键技术规格
| 参数项 | 规格值（以 GE IC754VSI12CTD / -HH 原厂 Datasheet 为准） |
|---|---|
| 产品定位 | QuickPanel View 中阶 12.1″ 触摸屏 HMI 终端 |
| 显示屏 | 12.1″ TFT 彩色 LCD，800×600 (SVGA)，65536 色，LED/CCFL 背光（依版本） |
| 触摸屏 | 模拟电阻式（压力感应），支持手套/触控笔，非多点电容 |
| 处理器 | 早期 XScale PXA255 300MHz / 后期 ARM Cortex-A8 800MHz（依 -HH/-KJ 修订） |
| 内存 | DRAM 32MB–256MB（依版本），Flash 32MB–512MB，512KB 备电 SRAM（存配方/事件） |
| 操作系统 | Windows CE.NET 3.0 / CE 6.0（依出厂），预装 Proficy View-Machine Edition Runtime |
| 通信接口 | 1× 10/100M RJ45 以太网（SRTP/Modbus TCP/Ethernet/IP）；1× DB25 复合 RS232/RS485；Type II PCMCIA（部分版本） |
| 供电 | 12–30 V DC（Phoenix 端子），典型 24V DC，最大 <48W |
| 诊断 LED | PWR、COM（以太网）、ACT 等前/侧指示 |
| 安装 | 面板嵌入式，开孔 302×228 mm，前框 368×286 mm，深 ~60 mm（不含后壳凸出） |
| 前面板防护 | IP65 / NEMA 4 / 4X / 12（防尘喷水防油），整机 IP20 后壳 |
| 工作温度 | -20~+60 ℃（运行） |
| 存储温度 | -40~+85 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 认证 | CE / UL 508 / IEC 61010-1 / CSA |
| 物理重量 | 约 2.7 kg（裸机），含包装 ~4.5 kg |
应用场景与行业案例
某 300 MW 机组化水 RO 站，老 10″ HMI 报警条被趋势图挤没，操作工夜班误复位低液位联锁，补水箱溢流 5 分钟。仪表班换 IC754VSI12CTD-HH（New Surplus，2021 年入 GE 原包装，上海仓转），断旧屏 24V 和以太网、照旧照片复原 DB25 串口（接 RX3i 的 RS485 口）、新屏面板开孔 302×228 嵌入、24V 独立隔离电源供、上电 WinCE 启动、Proficy ME 工程从笔记本经以太网下装（原 .vme 文件）、报警条+趋势+流程图同屏分区，操作工确认报警再点按钮。化水主任说：”这屏单买一两万，但溢流一次补水箱排水+树脂污染损失够买三块。”
- 电厂化水/除灰：RO 站、澄清池、输灰链代码大流程图 HMI，12.1″ 屏同显报警+趋势，非它不可是因为 Proficy ME 工程绑定 GE 原生屏最稳。
- 炼厂罐区监控：液位/温度/阀门状态经 Modbus TCP 从 SIS 读上来，VSI12 做本地操作站，网络断也能看最后值。
- 造纸纸机传动：伏辊/烘缸速度链流程图，电阻触摸戴手套可调设定值，宽温版扛纸机侧 0–55 ℃ 高湿。
- 食品饮料灌装：CIP 清洗流程画面+阀门状态，前面板 IP65 可每日冲洗，NEMA 4X 抗清洁剂。
- 老 90-30 升级过渡：原 CIMPLICITY 工作站退居后台，现场换 IC754VSI12CTD 做机旁操作终端，DB25 直连 90-30 的 RS485 口不换 PLC。
