描述
产品详情

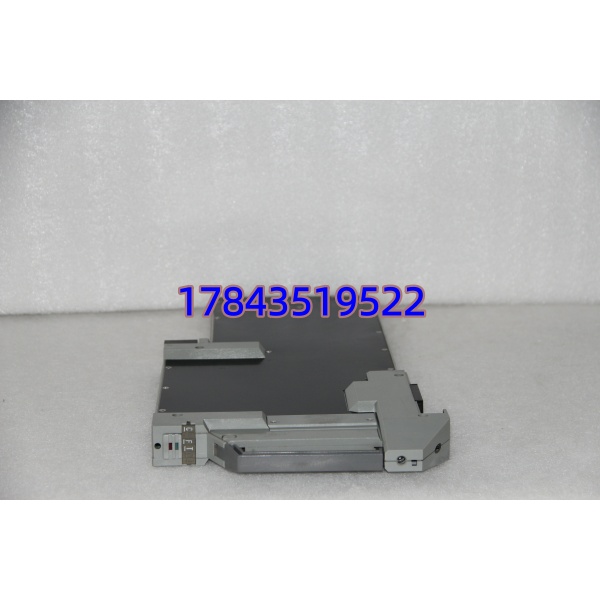

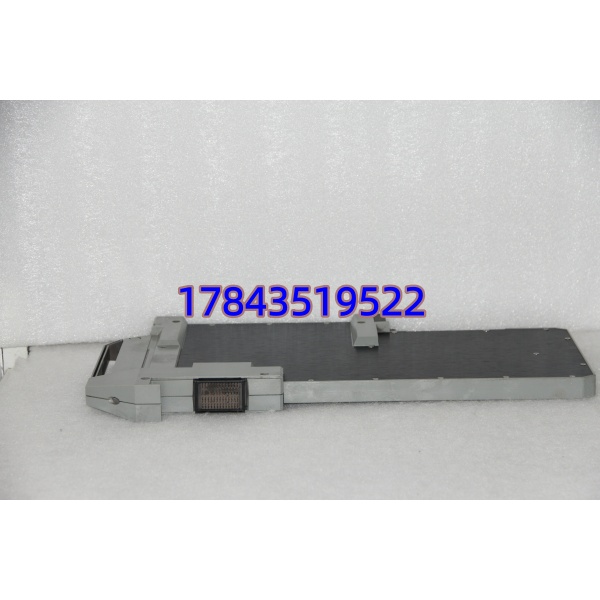

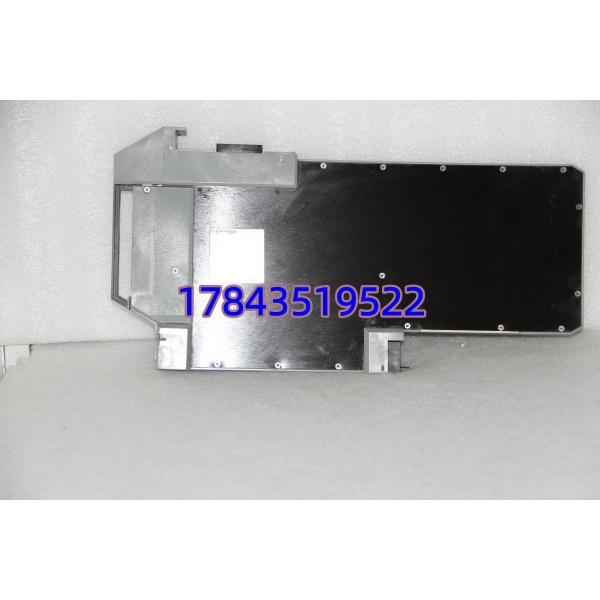

· 型号：P0961EF（P0961EF-CP30B）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series — CP30B Control Processor Module（CP30 系列）
规格参数
- 产品类型：I/A Series 控制处理器模块（Control Processor / CP30B）
- 处理器架构：32位 RISC（Motorola 68030 类架构，需核对原厂手册确认具体型号）
- 时钟频率：约 25–33 MHz（依固件版本而定）
- 用户内存：4–16 MB RAM（依配置），4–8 MB Flash/EEPROM 非易失存储
- 控制容量：最多约 1000 个控制块（PID、顺控、功能块等），支持复杂调节回路
- FBM 支持：单 CP 最多管理约 64 块 200 系列 FBM（通过 FEM 可扩展，依系统版本）
- 通讯接口：Foxboro Nodebus（与 AW/OM 通讯）+ 10Mbps Ethernet（部分版本），兼容 I/A Series 网络架构
- 供电方式：24 V DC 经由 I/A Series 底座背板供给
- 功耗：典型 10–15 W
- 工作状态指示：前面板 Active / Standby / Fault LED（冗余对组时主备状态可视）
- 冗余支持：可成对配置 1+1 热备冗余，主模块故障自动无扰切换
- 工作温度：0 ～ +60℃
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH，无凝露
- 抗震：符合 IEC 60068-2-6（G3 级腐蚀环境适用需核对机柜环境）
- 物理安装：插装入 I/A Series CP 专用底座（与 FBM 底座兼容系列），DIN 导轨或机架安装
- 编程组态：Foxboro I/A Series Control Editor，支持 IEC 61131-3功能块/梯形图/SFC
产品介绍
P0961EF-CP30B 是 Foxboro I/A Series DCS 的 CP30 系列控制处理器模块，简单说就是某个控制节点的”大脑”。它插在 I/A Series 底座上，由背板供 24V DC，负责周期性执行你下装的控制策略（PID 调节、顺控逻辑、联锁），同时轮询管辖范围内的 FBM 现场总线模块并向上位 AW/OM 工作站回报过程数据和报警。较新的 Foxboro Evo 平台用 CP270/CP280，但国内大量 90 年代末到 2010 年代初投用的装置仍在跑 CP30 系列——它就是那些老系统的心脏。
坦白讲，CP30B 和后来的 CP40/CP60 比算不上快，但胜在成熟稳定，组态文件向下兼容性好。有一点要注意：买备件必须核对你系统中已有的 CP30 固件版本（EPROM 标签或 CP ROM 版本号），新旧固件混用冗余同步会失败。我现场遇到过新模块插进去报”CP Mismatch”——不是坏了，是固件代别不一致。
应用场景与行业案例
凌晨两点，操作工喊”三号催化区所有回路变黄问号”，查 AW 报 Node XX CP Fault——八成是 CP30 模块挂了。老装置上电解电容老化或静电打坏总线接口芯片是主因，没有热备的话整站失控，这是 DCS 里最不想碰到的半夜叫修。
典型适用场景：
- 炼化/化工装置常减压/重整单元控制节点：老 I/A Series 系统标配 CP30B，非它不可因需与原 FBM200 底座及 Nodebus 架构匹配
- 自备电厂化水/输煤车间 DCS 站：中等规模 I/O（<64 FBM）， 性价比合适且备件渠道尚可
- 老 Invensys I/A Series MRO 替换：停产多年，市面主要是 New Surplus 或测试翻新件，需确认 EPROM/固件版本匹配
- 海外改造项目保留原组态不升级平台：直接沿用 避免重新组态和 FAT，降低改造成本
真实案例：华东某化肥厂合成氨装置，I/A Series 系统 2002 年投用。某个梅雨季过后，压缩机组控制站 反复报 Fault 后自动重启，最终彻底不 Active。翻出库房里半年前申购的一块 P0961EF（测试 OK、固件版本核对一致），断电拔出旧模块、插入新模块、上电—Active 绿灯亮，从 AW 工作站”Load All”下装组态，3 分钟控制恢复。老师傅递烟说：”早知道去年大修就该把两块都换了。” 这就是为什么要留同版本备件。
常见问题解答 (FAQ)
Q1：P0961EF 支持在线热插拔更换吗？
如果是冗余对组（1+1 热备），可以单独拔出故障侧 CP 更换——备用 CP 扛着。但单 CP 节点千万别热拔，拔了就丢站。换新模块后需下装组态（Download），不是插上就能跑。
Q2：停产了有没有直接升代替代型号？
Schneider 推 Foxboro Evo 平台的 FCP270/FCP280，但那是整套底座+背板+组态环境迁移，不能直接插进老 CP30 底座。P0961EF 目前只能找 New Surplus 或经老化测试的拆机件，注意固件版本匹配。
CP 模块本身不永久存组态（NVRAM 有缓存但靠下装刷新）。换上新 CP 后，从 AW 工作站对该站执行”Load → Download Control Station”，组态从工程师站下过去即可。只要你工程师站项目备份还在，不用重写逻辑。
Q4：冗余对组有什么坑要注意？
两只 固件/EPROM 版本必须一致，RAM 大小最好也一致，否则同步建不起来一直报 Mismatch。我习惯要求客户买备件时连 EPROM 芯片一起核对或让供应商按在用版本刷好再发货。
Q5：怎么鉴别拆机件成色和真伪？
- 看 Foxboro/Invensys 激光印字，重印字迹边缘发虚或有酸蚀感
- 查 PCB 板号、日期编码与标贴是否吻合
- 上测试底座确认 Active LED 可点亮、能与 AW 建立通讯、FBM 轮询正常
- 要求供应商提供固件版本截图和老化测试记录，至少 12 个月质保
