描述
产品详情

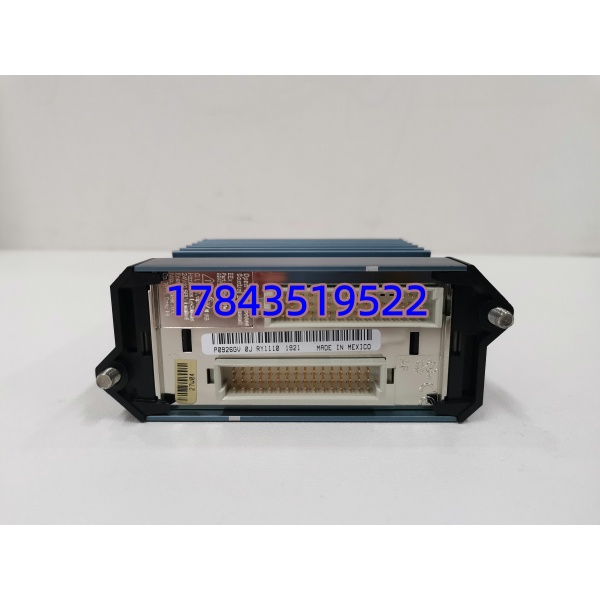

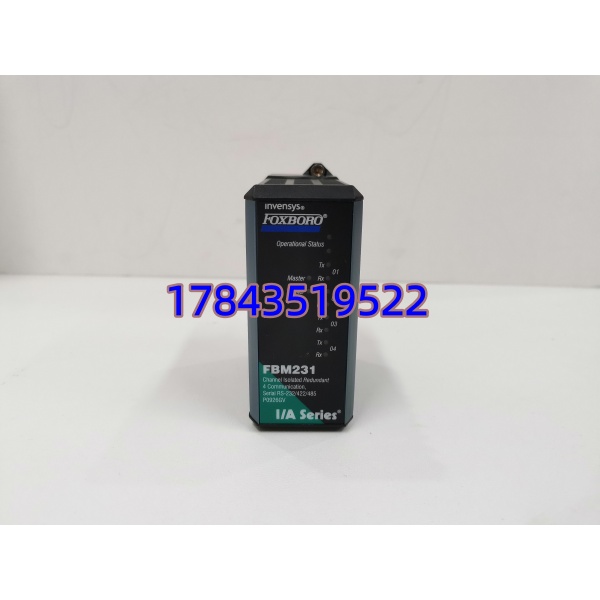

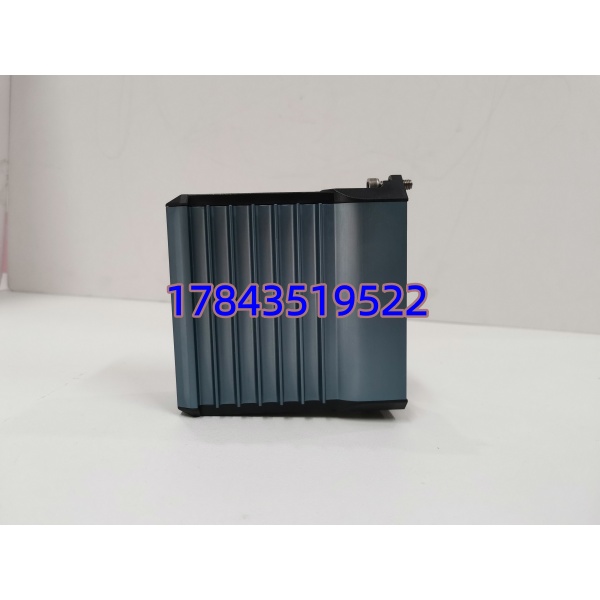

· 型号：P0926GV（对应 FBM231 — 4-Port Serial Interface）
· 品牌：Foxboro（Invensys / Schneider Electric）
· 系列：I/A Series FBM 200 Family
规格参数
- 产品全称：Foxboro I/A Series FBM231 — Four-Port Serial Interface Module
- 订货号 / 部件号：P0926GV（Baseplate 需匹配 P0902、P0903 或 P0914 系列，以机柜图纸为准）
- 模块类型：智能串口通讯接口（不占用控制处理器做协议转换，模块自带 MCU）
- 串口数量：4 个独立物理端口（Port A/B/C/D）
- 串口标准：各端口独立软件配置为 RS-232、RS-422 或 RS-485（半双工/全双工）
- 支持协议：Modbus RTU Master/Slave、ASCII Free-format、Foxboro 私有串行、某些版本支持 DNP 3.0（依 CP 及 ICC 组态）
- 波特率：300 bps ～ 115.2 kbps（依串口标准及电缆长度）
- 背板接口：Foxboro Node Bus（与 Control Processor / AW/WP 通信，需 CP 版本 ≥ 指定最低版，以手册为准）
- 供电方式：由 FBM Baseplate 通过背板供给（典型 24 V DC，模块自身功耗约 5–8W）
- 状态指示：前面板 LED — POWER（绿）、COMM（绿闪烁=活动/通信）、FAULT（红=故障/未组态）
- 隔离：串口端口间及对地有一定隔离（典型 500V～1500V，依版本），建议仍做单端屏蔽接地防共模干扰
- 工作温度：0℃ ～ +60℃（机柜内环境），存储 -40℃ ～ +85℃
- 湿度：5% ～ 95% RH 非冷凝
- 安装：插入 FBM Baseplate（垂直或水平机柜导轨，依机柜类型），Baseplate 型号需匹配（如 P0902xx / P0914xx）
- 组态软件：Foxboro I/A Series System Configuration / ICC（Interface Configuration Component），需加载对应 FBM231 BSP/Device Definition
产品介绍
FBM231 是 Foxboro I/A Series DCS 的 4 端口智能串口接口模块，解决的是 DCS 与第三方串行设备”说得上话”的问题——比如电子皮带秤、气体分析仪、智能流量计、小型 PLC、余热锅炉现场控制柜等，它们往往只有 RS-485 Modbus RTU 而没有以太网。FBM231 把串口数据打包送 I/A 控制处理器，DCS 侧当普通 Block 读写，不用额外网关。
坦白讲，这模块比老款 FBM230 强在 4 个独立口且软件可切 232/422/485，现场省 Baseplate 槽位。但它吃 CP 的 ICC 授权，组态时别忘加载 Device Definition。老 I/A 系统（CP60/CP40）很多还在跑，这模块停产了通常找 P0926GV 二手良品或 NOS（New Old Stock），注意 Baseplate 兼容性和 CP 固件版本匹配——这两点不匹配插上去亮 FAULT 灯。
应用场景与行业案例
我在现场遇过化工厂想把原有梅特勒-托利多称重仪表（只有 RS-485 Modbus）连进 Foxboro DCS，最初用 PC+OPC 中转，结果中控室停电就断数。换成 FBM231 后直接挂 DCS 节点总线，4 个口还能顺便带 3 台气体分析仪+1 台余热锅炉就地柜，省了两台网关。串口设备多的老装置， 几乎是标配。
典型场景：
- 石化/化工：电子秤、色谱分析仪、质量流量计（RS-485 Modbus RTU）接入 I/A DCS，实时读取累积量和组分。
- 电厂化学水处理：多台 pH/电导率/浊度仪（ASCII 输出）经 汇总进 DCS 做加药控制。
- 冶金/造纸：小型第三方 PLC 或窑炉温控器（无以太网）通过 232/485 与 Foxboro CP 交换状态位和设定值。
- 老厂改造：保留原有串口智能仪表不动，只增加 完成 DCS 集成，避免全套仪表更换。
真实案例：
西北某煤化工，Foxboro I/A 系统（AW70 + CP60）运行近 15 年。新增污水处理单元有 6 台 HACH 水质分析仪只出 RS-485 ASCII。集成商用第三方串口服务器转 TCP 接交换机，结果交换机偶尔广播风暴把分析仪数据卡死。最终采购一块 P0926GV 插入原有 Baseplate 空槽（核对 Baseplate 是 P0902 兼容型），ICC 里加载 definition，配 4 个 Port 其中 2 个带 ASCII 协议读分析仪、2 个预留。组态完下载 CP，LED 绿闪，DCS Display Manager 直接看到 COD/氨氮数值。老师傅说”早知道 Foxboro 自家串口模块这么稳，当初就不折腾那个串口服务器了”。有一点要注意——那台 Baseplate 只剩一槽且紧邻 FBM3 模拟量卡，插拔时先断节点电源，别手抖碰掉相邻卡的 ribbon 缆。
常见问题解答 (FAQ)
Q1：FBM231（P0926GV）和老 FBM230 能互换吗？
物理尺寸和 Baseplate 兼容（需核对 Baseplate P/N，部分很老的 100 系 Baseplate 不支持 200 系 FBM），但固件、ICC Device Definition 不同。替换时需用 ICC 重新加载 定义并重新组态串口参数，不能直接把老 FBM230 工程文件原样用——端口数量和配置界面都有差异。
Q2：支持热插拔吗？运行中能直接更换吗？
I/A Series FBM 设计上支持在线更换（Hot Swap），但前提是 CP 已识别模块且 Baseplate 供电正常。实操建议：先确认 CP 中该 Slot 已定义为 → 断旧模块 → 插新模块 → 观察 POWER 绿亮、COMM 闪 → 等 CP 自动重读配置（约 30 秒）。如果 CP 报 Fault 或新模块 FAULT 红灯常亮，多半是 Baseplate 不兼容或 ICC 未加载正确定义。
Q3：4 个串口能混用 RS-232 和 RS-485 吗？
可以。A/B/C/D 四个端口各自独立软件配置物理层标准。常见做法是现场用 Port A/B 做 RS-485（多点 Modbus 从站链），Port C 做 RS-232 点对点连调试笔记本或老设备。注意 RS-485 需确认终端电阻（通常在接线端子外侧或外部 120Ω），多点网络只两端并电阻。
Q4：买的二手/拆机件怎么快速验货？
一看 Foxboro 激光印字和日期码是否清晰、序列号格式合规；二看 PCB 板边有无腐蚀氧化（老控制室潮湿环境易发霉）；三上电插 Baseplate（或借用同类系统槽位），POWER 绿灯亮、FAULT 不亮（未组态可能短暂 FAULT 然后灭或按定义变绿），用 ICC 能扫到模块类型即基本 OK。没条件上机可量背板电源引脚有无短路。
Q5：组态时 CP 找不到模块或一直 FAULT 红灯？
常见三原因：①Baseplate 型号太老不支持 200 系 FBM（查 Baseplate P/N）；②CP 固件版本低于 要求最低版（查 CP 的 Loadware Version）；③ICC 里没装对应 Device Definition 或选错 FBM Type。逐一核对基本能定位。
不能。它只处理串行协议（Modbus RTU/ASCII 等），没有内置 TCP Server。如果第三方设备是 Modbus TCP，应走 Foxboro 以太网卡（FBM 217/218 或 Plant Historian / AIM*Net 方案），不是 的职责。
