描述

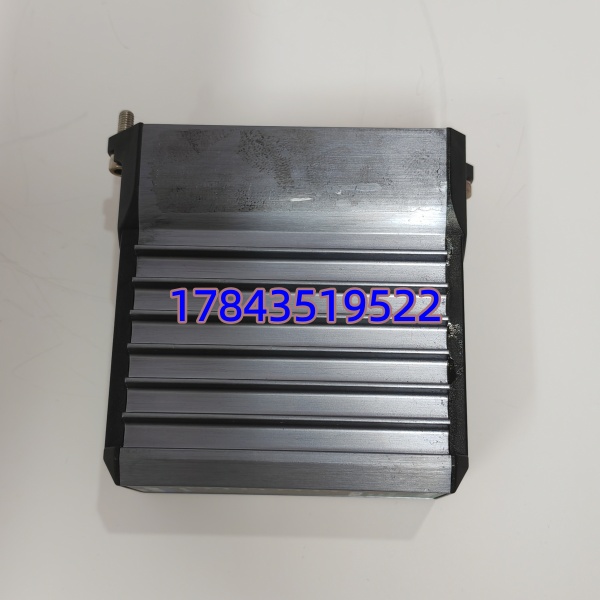

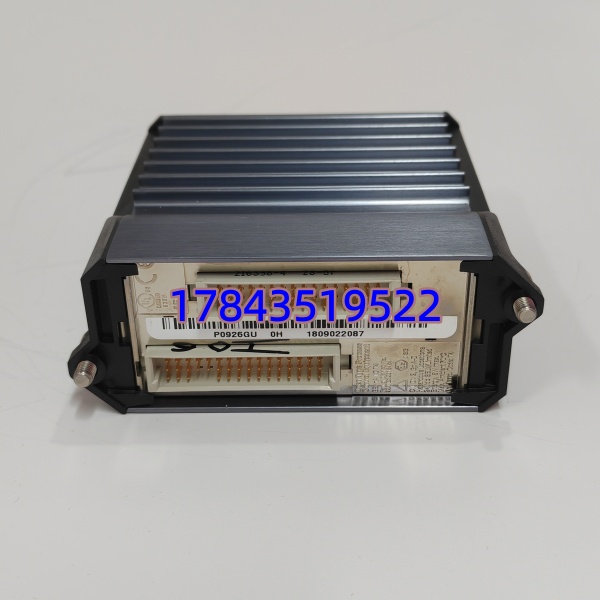

产品详情
· 型号：FBM230
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series — FDSI (Field Device System Integrator) 通信模块，部件号 P0926GU
规格参数

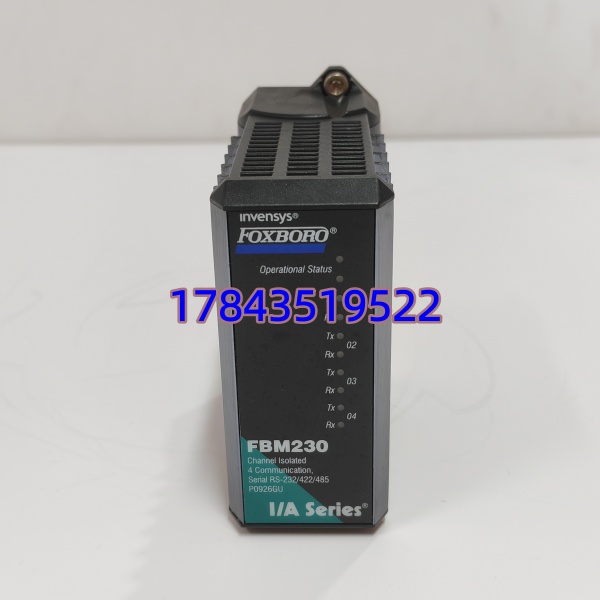

| 参数项 | 规格值 |
|---|---|
| 产品型号 | FBM230 |
| 完整部件号（Order No.） | P0926GU（含硬件版本后缀，采购以此为准） |
| 制造商 | Foxboro / Invensys（现 Schneider Electric） |
| 适用系统 | Foxboro I/A Series DCS（FCP270/280/400 等），Foxboro Evo™ 兼容机架 |
| 模块类型 | Field Device System Integrator (FDSI) — 串口现场设备集成通信模块 |
| 通信端口数 | 4 个独立串行端口，各口软件可独立配置 |
| 支持串行标准 | RS-232（点到点）、RS-422（全双工）、RS-485（多点，最多 64 节点/口） |
| 支持协议 | Modbus RTU、Modbus ASCII、Generic ASCII（需自定义 DCI driver），部分固件支持 DNP3 |
| DCI 数据块连接 | 最多 2000 个 DCI Block Connections（依 CP 内存容量） |
| 串口波特率 | 300 bps ～ 115.2 kbps（软件可配），数据位 7/8，校验 N/E/O，停止位 1/2 |
| 隔离能力 | 各通信通道间及对机壳/系统地隔离 ≥600 VAC（典型） |
| 背板供电 | 由 I/A Series FBM 机架背板供 24 VDC（典型功耗 ≤7 W） |
| 配套端子组件 | 需配 FBM230 Termination Assembly（TA），有螺丝压接或环端两种，DIP 开关设总线终端电阻 |
| 配置方式 | FDSI Configurator（XML 设备描述文件），集成于 I/A Series Workbench / Foxboro Evo Engineering Studio |
| LED 指示 | PWR（电源）、COM（通信活动）、FAULT（模块故障）、各端口 ACT 指示灯 |
| 热插拔 | 支持在线更换（需先确认 DCS 状态，重配 DCI 连接或自动同步） |
| 工作环境 | -20℃ ～ +70℃（部分资料 -40～+70℃ 依 HW Rev），5%～95% RH 非凝露 |
| 存储环境 | -40℃ ～ +85℃ |
| 安装方式 | 插入 I/A Series FBM 机架底板（Baseplate），与 FBM 模拟/数字 I/O 同机架或独立 FDSI 机架 |
| 尺寸/重量 | 约 102(H)×45(W)×104(D) mm，≈0.28 kg |
| 认证 | CE、UL、cUL、G3 防腐涂层（恶劣环境级，符合 ISA S71.04 G3） |
| 生命周期状态 | Legacy — 部分区域进入 Limited / Phase-out，新 I/A Evo 推 IOM 系列替代 |
产品介绍
在一个炼化芳烃装置碰过——气相色谱分析仪数据突然在 FoxView 上全部 Freeze，追查发现 FBM230 的 Port 3（挂 6 台色谱 Modbus RTU）报”Communication Timeout”，FAULT LED 闪烁但模块 PWR 正常，重启 DCI 任务恢复。后来查明是端子排 RS-485 A/B 螺丝微松导致共模干扰超出门限——FBM230 本身没问题，但这事暴露一个事实：它是 DCS 和第三方的唯一数据桥梁，它挂了整组分析仪/皮带秤/码表/余热锅炉 PLC 数据全丢，操作员变”瞎子”。
严格来说，P0926GU 的 “GU” 是硬件/固件版本标识（较早期 FBM230 有无后缀版），换新时版本不同需重新下载 DCI Device Config XML，但物理插槽和背板兼容——别拿 FBM214（Profibus DP）或 FBM217（DI）混为一谈，它们外形接近但功能完全不互通。从库存 ROI 看这是典型 B→A 升类件：单价中等，但第三方数据链路中断影响先进过程控制(APC)和物料平衡，按 ABC 法建议接口柜至少 1 块冷备。施耐德对 系列逐步引导迁移至 Foxboro Evo IOM + FDSI Gateway，老装置趁有货做 Last-time-buy。
应用场景与库存策略
负责把 Modbus 分析仪、电子皮带秤、余热锅炉小型 PLC、质量流量计 HMI 等第三方设备并接进 DCS。模块故障→对应串口下所有设备脱网→APC 模型失参或计量数据缺失，严重时触发原料配比偏差。原厂新件交期不稳定，二手测好是主流货源。
- 炼化/精细化工 气相色谱/在线分析仪群（Modbus RTU） — 单 挂 4～8 台分析仪，非它不可因 I/A Series 原生无多串口 → 建议按 FDSI 机架数 N+1 备冷件，同 P0926GU 版本
- 电厂/造纸 电子皮带秤/定量给料机（RS-485） — 配料计量依赖实时累计值 → A 类备件 Top 10%，年度核对 DCI 配置文件与模块 SN 备案
- 老厂 I/A Series 逐步迁移 Foxboro Evo — 新项目改用 Evo FDSI Gateway 或 Ethernet I/O →
- 多套同类装置集中管理 — 统一 P0926GU 版本减少 SKU → Last-time-buy 按现网装机量 + 未来 5～7 年更换预期（静电/串口 ESD 损伤率约 3～5%/10 年）
真实案例：
某 PTA 装置，Foxboro I/A Series 用两块 分别接原料计量秤（Port1/2 RS-485）和尾气分析仪（Port3/4 RS-485）。大修后开车第二天计量秤数值卡死不刷新，操作员切手动补算。热工查 Port1/2 LED 不闪，FAULT 亮——拔下重插暂时恢复但 4 小时后复现，判定模块内部 UART 或隔离变压器局部老化。库房无备件，代理调货二手测好等了 5 天（跨洋快递），期间原料配比靠人工记录。事后把 从”C 类通信附件”提入”A 类”，两接口柜各锁 1 块冷备并要求供应商出具上电 + 环回测试（Loopback）通过报告。教训就一条：DCS 和第三方的串口桥不是”可有可无的网关”，它断了你的过程数据，APC 和计量先倒。
