描述
产品详情

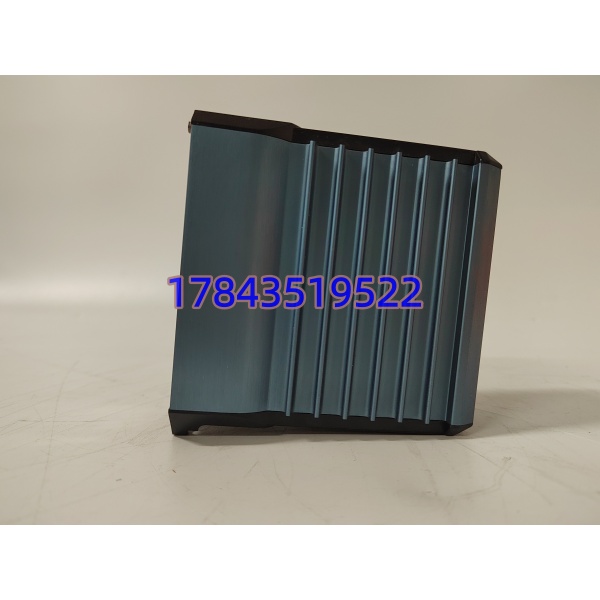

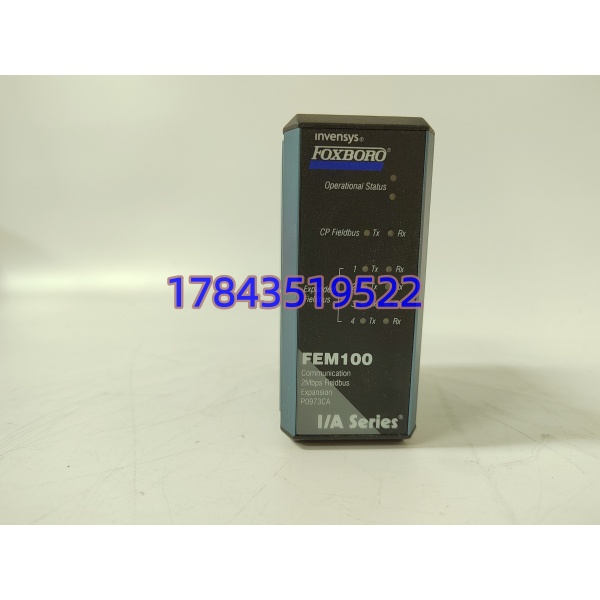

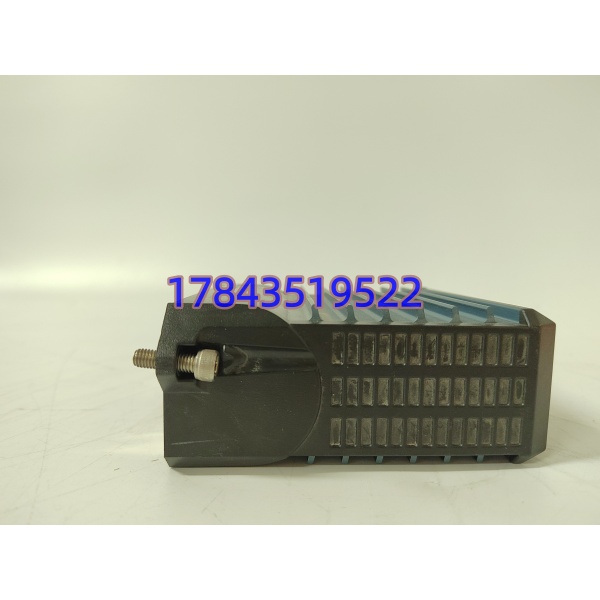

· 型号：FEM100 P0973CA
· 品牌：FOXBORO（施耐德电气）
· 系列：I/A Series DCS，配套 FCP270
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 现场总线扩展模块（Fieldbus Expansion Module） |
| 配套控制器 | FCP270（Field Control Processor 270） |
| 扩展现场总线数 | 4路 Expanded Fieldbus |
| 每路最大FBM负载 | 32个 200系列FBM（或等效模块） |
| 通信协议 | HDLC，2 Mbps（200系列DIN FBM专用） |
| 输入电压范围 | 21 至 26 VDC（由扩展底板供电） |
| 最大功耗 | 2.2 W |
| 工作温度 | -20 至 +70°C |
| 工作湿度 | 5% 至 95%（非冷凝） |
| 工作海拔 | -300 至 +3000 m |
| 污染等级 | ISA S71.04 G3级（恶劣/腐蚀性环境） |
| 安装方式 | 双槽P0973CG或四槽P0973CN扩展底板，垂直DIN导轨 |
| 尺寸（H×W×D） | 114 mm × 44.6 mm × 105 mm（含安装凸耳高约99 mm） |
| 重量 | 约 0.6 kg |
| 冗余支持 | 可成对配置A/B总线冗余，自动切换 |
| 热插拔 | 支持，扩展底板上可在带电状态下更换 |
产品介绍
FEM100 P0973CA 是 FOXBORO I/A Series DCS 里专门给 FCP270 用的现场总线扩展模块。它本身不做控制逻辑，就是透明中继 HDLC 总线信号，把 FCP270 原本的本地FBM容量从直接挂载扩展到最多4×32=128个200系列FBM。对控制器来说完全透明，不需要改下位程序，插上底板、接好总线电缆就能用。
和老一代用 FIM233+FBM底座拉远距的方案比，FEM100 体积更小（单宽度DIN模块），不用额外配完整FCP站点就能把I/O摊开到远程机柜、管廊撬块。支持双模块冗余配置，A/B总线各挂一个，坏一个自动切，适合不想因为通信部件宕机的装置。需注意：它只认 I/A Series 的 2 Mbps HDLC 现场总线，不通用 RS-485 Modbus，也别拿来当普通中继器乱用。
应用场景与行业案例
我在现场遇到过：炼化装置扩能时 FCP270 本地槽位用满，或者远程泵棚离主控柜600米开外，标准FBM总线撑不住距离和节点数，这时候 FEM100 就是唯一原厂正解。
- 炼油厂 FCC装置：FCP270在主控室，远程滑阀/进料泵FBM在装置区管廊，用 FEM100+双绞线把4路总线拉到现场机柜，省掉第二套FCP。
- 煤化工 气化炉界区：腐蚀性强、含H₂S，G3级防腐外壳直接装在就地仪表柜DIN轨上，冗余对配置，单模块故障不丢I/O。
- 海上平台 或 罐区：空间紧张，四槽底板 P0973CN 同时塞两个+两个FEM100，集中处理128个FBM，少占一个机柜。
背景是南方某PTA装置大修后开机，凌晨2点 本地FBM全满，但新增急冷区还有18个FBM217/242要接。原设计没留第二套控制器预算，临时拉FBM总线超600米信号直接掉包。翻备件柜翻出两块 P0973CA 和 P0973CG 底板，在就地仪表小间装一对 做冗余，主控室FIM233拉500米铜缆到小间，再分4路挂现场FBM。通电后总线误码率从12%掉到0，开机没耽误。说实话，这种小模块在大修夜比CPU还救命，备一件在库里比啥都强。
常见问题解答 (FAQ)
- 是否支持热插拔？
支持。装在扩展底板（P0973CG/P0973CN）上可以带电插拔，冗余配置下坏模块直接拔换，另一路继续跑。但有一点要注意：单模块非冗余运行时，拔掉会断掉对应4路FBM通信，现场I/O全离线，别在运行中点热插拔，除非你确认冗余切换或已打停机票。
- 停产了吗，替代方案是什么？
P0973CA 本身未宣布EOL，但交期靠原厂渠道经常12周以上。二手/翻新市场流通多。停产替代思路：如果是老系统用 FIM233+FBM底座做总线扩展，可以用 替换来省空间和电源，但反向不通用—— 只配 ，不能替 FIM233 接老FCP280或更早的FCP。需核对/以原厂手册为准。
- 兼容性与程序丢失风险？
是透明中继，不带程序，不存在程序丢失。插上后 自动识别扩展总线上的FBM，原有控制策略不用改。兼容条件：必须 + 200系列DIN FBM，HDLC 2 Mbps。别拿去接老式100系列FBM或第三方RS-485设备，协议对不上直接不通信。
- 成色与防伪怎么鉴别？
新件原厂纸盒带施耐德/Foxboro标，模块本体挤压铝壳有Foxboro logo和激光刻印 P0973CA，序列号可去施耐德官网查（需核对/以原厂手册为准）。二手件重点看DIN卡扣有无断裂、端子排铜片氧化发绿（G3环境常见）、LED窗是否发黄。上电测：24V供电后 RUN灯常亮，接FBM后 TX/RX 闪烁，FAULT不亮。
