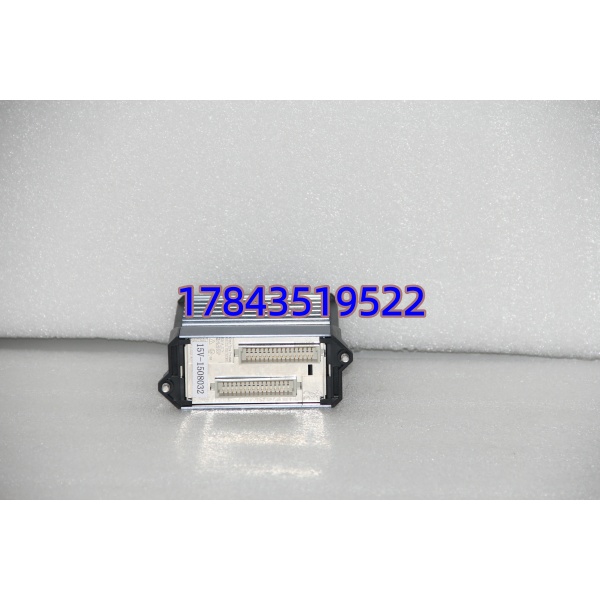

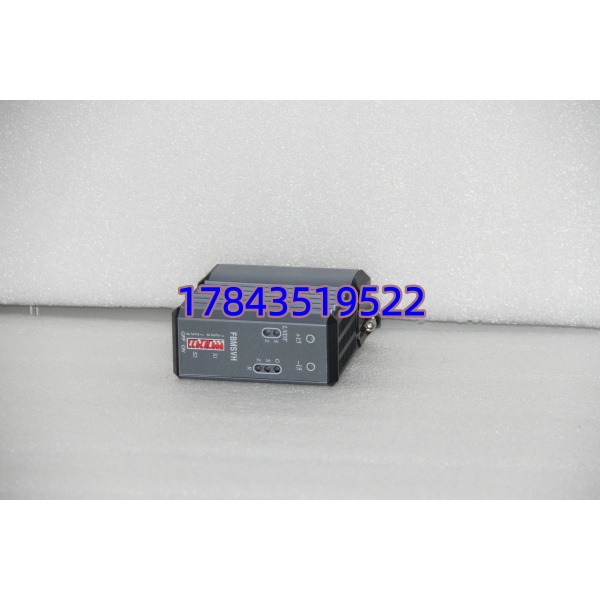

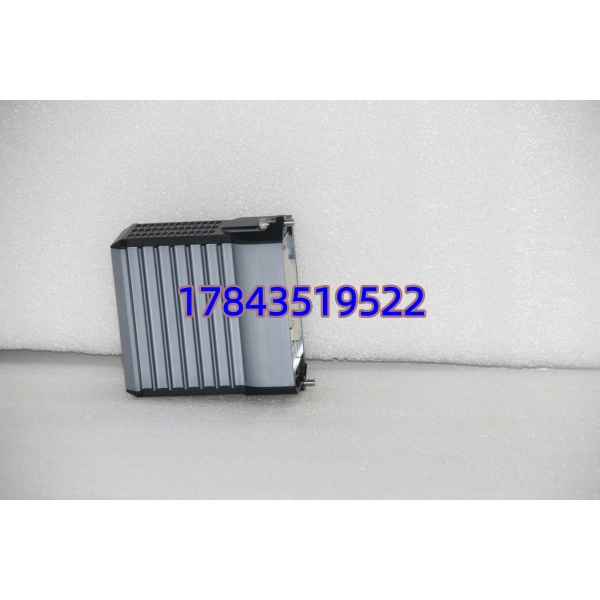

产品详情
· 型号：FBMSVH（部件号后缀依版本，如 FBMSVH-1 标准型，FBMSVH-H HART 版；需核对原厂手册为准）
· 品牌：Foxboro（Schneider Electric / 原 Invensys）
· 系列：I/A Series — FBM (Field Bus Module) V/I Analog Output
规格参数
- 输出通道数：4 路，独立通道 galvanic 隔离
- 输出类型：软件可组态，每通道独立选 4–20mA DC（sink type）或 0–10V DC
- 电流输出负载能力：0–750Ω @ 24VDC 外部回路电源（典型）
- 电压输出负载要求：≥1kΩ 最小负载
- 输出精度：±0.1% FS（25℃，需核对具体批次手册）
- D/A 分辨率：16 bit
- 通道隔离电压：1500V AC 连续（通道-通道、通道-系统总线）
- 更新速率：跟随 CP 控制块执行周期（典型 100ms–1s 依组态）
- 回路电源要求：电流输出需外部隔离 24VDC 供回路；电压输出由模块内部产生
- HART 支持：部分后缀版本（带 H 标识）支持 HART FSK 数字叠加于 4–20mA，需在 I/A 中启用 HART Master
- 背板供电：+5VDC 逻辑电源由 FBM 机架背板提供
- 前面板指示：OK（绿）、Fault（红），部分版本各通道有 Active LED
- 诊断功能：断线检测（电流模式）、过量程报警、模块自诊断
- 工作环境：0℃～+60℃，5%–95% RH 非凝露，G3 防腐涂层（Conformal Coating）
- 安装：插于 I/A Series FBM 底座（配对应端子块如 PSS 21F-FBMSVH 或等效），支持在线热插拔（系统允许时）
- 认证：UL / CSA / CE，Class I Div 2 适用（以具体证书为准）
产品介绍
FBMSVH 是 Foxboro I/A Series 里经典的 4 路可组态模拟量输出卡，一个槽位同时管 4 个执行机构——调阀门定位器走 4–20mA（需外接 24V 回路电源），送变频器的速度给定走 0–10V，混用也行因为每个通道单独组态。通道间 1500V 隔离意味着现场某路接线碰 110V 不太会殃及邻居，这在老装置柜内布线不规范时很有价值。
有一点要注意：FBMSVH 的 电流输出是 Sink（灌电流）类型，必须外部提供 24VDC 回路电源串联进回路。我现场碰到过新手按电压输出经验接线，AO 端没串电源，阀门完全没反应，白折腾半小时。另外 HART 功能只在特定后缀（-H 版）支持，普通版不能透传 HART——买二手件一定问清后缀，别等装上去才发现读不到现场仪表 DD。
应用场景与行业案例
半夜处理过炼油厂常减压装置控制阀突然”失位”——查下来是老 FBM02（8AO）一路烧毁拉低整个卡件 AO 值，临时切手动保生产。若当初用 FBMSVH 这种通道隔离型，坏一路最多那台阀掉，其余三路不受影响。隔离 AO 卡贵点但关键时刻少一次非计划旁路。
典型场景：
- 炼油/化工关键控制阀 — 调再沸器液位、炉出口温度，FBMSVH 隔离设计防单点故障扩散，非它不可在对可用性敏感的回路。
- 自备电厂汽机 DEH 辅助 AO — 送油动机偏置或旁路阀开度给定，配 CP60/CP270 直接沿用老 I/A v6–v9 机架。
- 老装置 FBM02 替换升级 — 原 8AO 卡停产物料紧，若现场只需 4AO 且有隔离要求，FBMSVH 是合理替代（需改端子块和接线）。
- HART 智能阀门定位器回路 — 选 HART 版本 FBMSVH，可在 AMS/FDM 里读阀位反馈和诊断，省单独 HART 多路器。
真实案例：北方某焦化厂化产回收工段，原 FBM02 控制三台回流调节阀，一次因现场接线短路烧毁两通道导致回流失控险些冒槽。大修时将关键回路改配到 FBMSVH（4AO 隔离），外接 24V 回路电源加熔丝保护。投运后其中一路再遇暂态过流——FBMSVH 仅该通道 Fault 报警，另三路正常调节，中控看到 DIAG 提示安排整改。老师傅说”早知道隔离 AO 能兜这一下，前年那次数槽停泵白挨骂。”
常见问题解答 (FAQ)
Q1：FBMSVH 支持热插拔吗？拔卡会影响其他模块？
支持在线插拔（I/A Series 标准 FBM 架构），拔卡瞬间该卡 4 路 AO 输出冻结或掉电（依组态 Fail Safe 设置），其余模块不受影响。插回后自动同步组态恢复输出，无需下装。
Q2：AO 通道阀门没动作，先查什么？
先确认电流输出回路串了外部 24VDC 电源和负载（阀门定位器），FBMSVH 电流模式不自带回路电源。再量回路两端电压——有 24V 无电流查接线/熔丝，有电流无动作查定位器量程设定。
Q3：能直接替换 FBM02（8AO）吗？
物理都插 FBM 底座但端子块不同——FBM02 用 8AO 端子排，FBMSVH 配对应 4AO V/I 端子组件（如 PSS 21F-FBMSVH）。点数减半（4 vs 8），需改 I/A 组态点定义和接线，不能 PIN-TO-PIN 直接替。
Q4：怎么判断买的是带 HART 的版本？
看模块标签后缀，带 H 或明确标注 HART Capable（如 FBMSVH-H）。无 HART 后缀的为标准 V/I 版，不能透传 HART 数字信号。二手采购务必让卖家拍标签特写确认。
Q5：停产了替代方案是什么？
原厂路径是升级至 200 系列对应 AO 模块（如 FBM242 类 HART AO，需 200 系列底座），涉及底座更换评估。应急最实际是找测试合格的二手 FBMSVH，确认后缀匹配你的 HART 需求及端子块型号一致。
