描述
产品详情

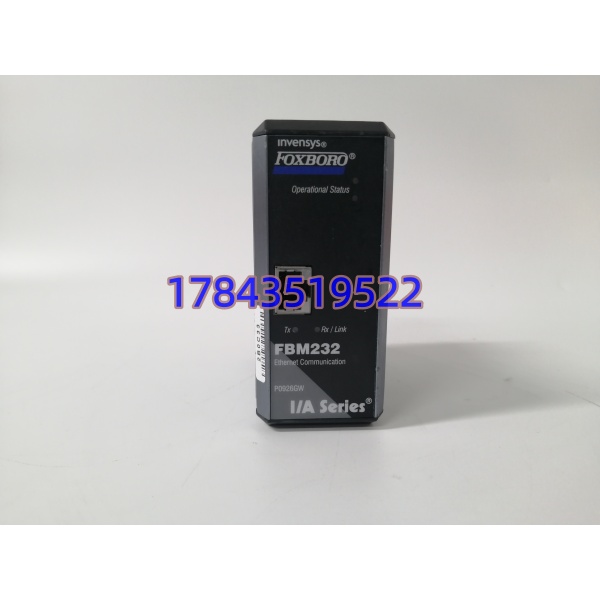

· 型号：FBM232（部件号 P0926GW）
· 品牌：Foxboro（现为Schneider Electric旗下）
· 系列：Foxboro I/A Series分布式控制系统
规格参数
- 产品型号：FBM232
- 部件号：P0926GW
- 产品类别：以太网通信模块 / 现场设备系统集成器（FDSI – Field Device System Integrator）
- 所属系统：Foxboro I/A Series分布式控制系统（DCS）
- 通信接口：1×RJ45端口，10/100 Mbps铜缆以太网
- 网络协议：Modbus TCP/IP、EtherNet/IP、OPC、UDP/IP等（通过可下载驱动程序支持）
- 设备连接能力：最多64个外部现场设备
- DCI块连接数：最多2000个分布式控制接口块
- 数据类型：2字节/4字节有符号/无符号整数、4字节IEEE单精度浮点数、二进制值
- 访问频率：控制站最快每500ms访问一次
- 通信模式：全双工/半双工自适应
- 供电电压：24V DC（冗余电源输入）
- 典型功耗：低功耗设计（具体数值需核对以原厂手册为准）
- 工作温度：-20°C 至 +60°C（部分来源标注-40°C至+85°C，以原厂手册为准）
- 存储温度：-40°C 至 +85°C
- 环境等级：Class G3（恶劣环境，符合ISA Standard S71.04）
- 防护等级：IP20（机柜内安装）；部分来源标注IP67（需核对以原厂手册为准）
- 外形尺寸：约102mm × 114mm × 104mm（或229mm × 140mm × 64mm，不同来源有差异，以原厂实物为准）
- 重量：约284g – 0.74kg（不同来源有差异，以原厂实物为准）
- 安装方式：模块化底板安装，支持DIN导轨或机架安装

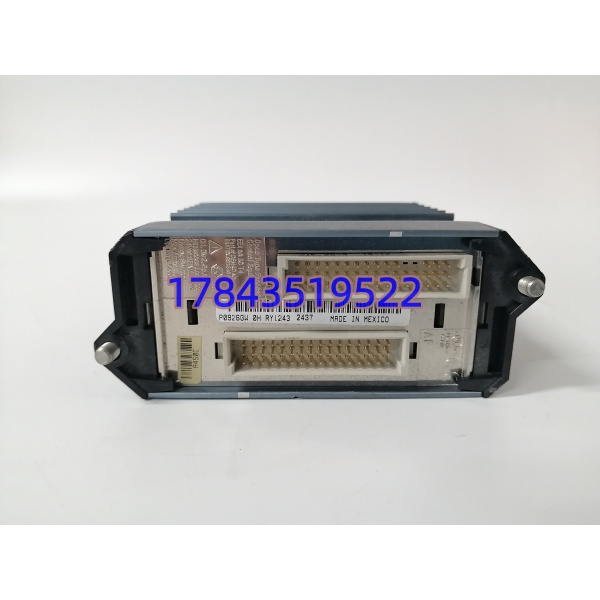

- 连接器：双48针连接器（用于底板连接）
- 状态指示：LED指示灯（RUN、ERR、以太网状态等）
- 原产地：美国
- 海关编码：85176200
- 符合标准：IEC 61131-3、ISA S71.04 G3
- 配套底板：Foxboro I/A系列标准底板
产品介绍
FBM232 P0926GW是Foxboro I/A Series分布式控制系统中的现场设备系统集成器（FDSI），本质上是一块以太网通信接口模块。它插在I/A系列的FBM底板上，通过单端口10/100Mbps以太网连接现场设备，把第三方仪表、PLC、变频器的数据”翻译”成Foxboro控制数据库能识别的格式，实现统一监控和控制。
坦白讲，I/A系列是Foxboro的经典DCS平台，从上世纪80年代一直用到现在，国内很多老电厂、石化厂、造纸厂都在用。这些厂早期部署时，现场设备用的是4-20mA硬接线或专有协议，后来智能仪表、以太网设备普及了，但老DCS不可能推倒重来。FBM232就是这时候派上用场的——它让老I/A系统也能”上网”，通过以太网读智能仪表、连PLC、接变频器，不用换DCS就能享受数字化红利。我在现场调试时，这块模块的核心价值在于”协议转换”——它一头连Foxboro的DCI数据库，一头通过Modbus TCP/IP或EtherNet/IP连第三方设备，把两个不同世界的数据打通。
应用场景与行业案例
痛点切入
凌晨2点接到电话，某电厂DCS操作员画面上的脱硫循环泵流量突然变成”Bad Quality”（坏质量），所有关联的联锁保护退出。操作员不敢手动调节，因为不知道泵的实际状态。赶到现场发现，循环泵的变频器是ABB的ACS880，通过以太网连到Foxboro I/A系统，用的就是FBM232模块。模块的以太网端口指示灯闪烁异常，ping不通变频器。最后发现是交换机端口老化，接触不良，导致通信中断。这种”通信单点故障”比设备本身故障更隐蔽——DCS画面上看不到报警，只是数据变灰，操作员往往不知道问题出在哪。
典型场景
- 电厂脱硫脱硝系统：脱硫循环泵、氧化风机由ABB或西门子变频器驱动，FBM232通过EtherNet/IP或Modbus TCP/IP连接变频器，把转速、电流、温度等数据读进I/A系统，同时把DCS的调速指令写给变频器。非它不可的原因是I/A系列原生不支持这些现代变频器的协议，必须通过做协议转换。
- 石化装置智能仪表集成：反应釜的温度、压力、液位改用HART或以太网型智能仪表，通过以太网采集这些仪表的多变量数据（不只是4-20mA主变量，还有诊断信息、次要变量），实现预测性维护。传统AI卡只能读一个变量，能读全套。
- 造纸机传动控制：长网造纸机有几十个传动点，各段由独立的PLC或变频器控制。通过以太网连接这些控制器，把速度、张力、电流等数据汇总到I/A系统，实现全机速度链协调。造纸机对速度同步精度要求极高（误差<0.1%），的500ms访问周期在这种场景下刚好够用。
- 水处理厂泵组监控：自来水厂的取水泵、送水泵由多台变频器驱动，连接变频器读取运行状态、故障代码、能耗数据，同时接收调度中心的启停指令。水厂要求24小时不间断，的冗余电源设计提高了可靠性。
- 冶金加热炉燃烧控制：加热炉的烧嘴控制器、空燃比调节阀通过以太网连接，把燃烧温度、烟气含氧量、燃气流量等数据集成到I/A系统，实现优化燃烧控制。冶金现场电磁干扰强，的工业级以太网设计（屏蔽RJ45、金属外壳）能应对这种环境。
真实案例
2020年，我在东北一家造纸厂参与I/A系统的升级项目。厂里1998年上的Foxboro I/A系统控制着整条长网造纸机，从流浆箱到卷取部。原来的传动控制用的是早期直流调速器，通过4-20mA硬接线连DCS。2019年厂里把直流调速器全部换成了ABB的ACS880变频器，支持EtherNet/IP协议。
但问题来了：I/A系统怎么连这些新变频器？换DCS？几千万的投资，厂里不可能批。我们的方案是在I/A机柜里加装 P0926GW模块，通过EtherNet/IP协议连接22台ACS880变频器。每台变频器传输约30个变量（转速、转矩、电流、温度、故障代码等），的64设备容量和2000个DCI块连接完全够用。
项目实施后，DCS画面上能实时看到所有变频器的运行状态和诊断信息。有一次，3号压榨部变频器报”轴承温度高”预警，DCS操作员提前降速，避免了轴承烧毁导致的非计划停机。以前用4-20mA硬接线时，只能看到转速一个变量，故障信息根本传不上来。造纸厂电气主管后来跟我说：”这块不到一万块，但让我们这些老I/A系统多活了至少10年。说实话，要是早知道有这模块，我们早几年就该上变频器了。”
