描述
产品详情

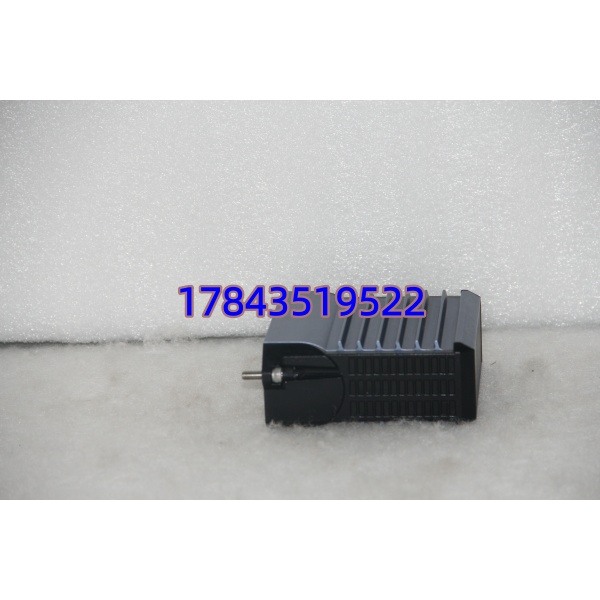

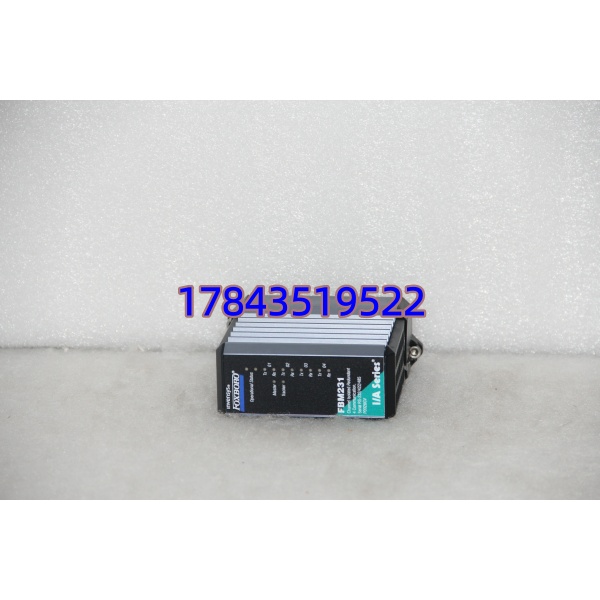

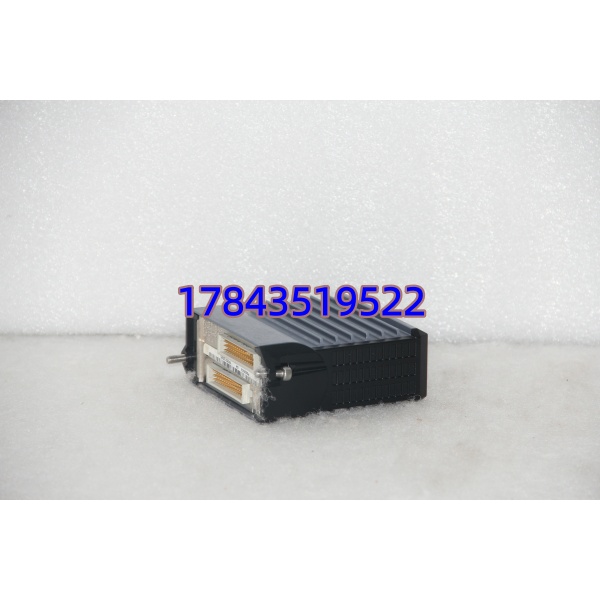

· 型号：FBM231（Field Device System Integrator Module，典型订货号 P0926GV）
· 品牌：Foxboro（Schneider Electric / AVEVA）
· 系列：I/A Series DCS — FBM 现场总线模块族（兼容 FCP270/280、FCP40/60 等）
规格参数
- 模块类型：FDSI（现场设备系统集成器）串口通信模块，非 AI/AO/DI/DO
- 通信端口：4 个独立软件可配串口，每端口可选 RS-232 / RS-422（全双工）/ RS-485（半双工）
- 支持协议：Modbus RTU Master/Slave、Modbus ASCII、DNP3、Allen-Bradley DF1 等（通过下载 I/O Driver 至模块）
- 波特率：300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps
- 数据格式：7 或 8 数据位、无/奇/偶校验、1 或 2 停止位
- RS-485 负载：单端口最多 32~64 台设备（依收发器驱动能力，建议 ≤32 台不加中继）
- 最大 DCI 链接：单模块可建最多 2000 个 Distributed Control Interface 数据连接（理论值，依 CP 性能）
- 冗余方式：支持 1oo2 模块对冗余（主 Master + 跟踪 Tracker），自动无扰切换
- 供电：背板 24 VDC ±5%，典型功耗 ≈ 7 W
- 端口隔离：各通信端口对背板及相互间光电隔离（典型 500 Vrms~1500 Vrms，以原厂手册为准）
- 状态指示：模块 OK / Fault / Master / Tracker LED + 每端口 Tx/Rx Activity LED
- 配套端子组件（TA）：需配对应 Foxboro TA（如 P0916TF / P0926 系列带 DB-25 或压缩端子），含 RS-485 终端电阻跳线
- 工作温度：-20℃ ~ +70℃（部分资料标 0~60℃，以模块标签为准）
- 环境等级：ISA S71.04 Class G3 防腐涂层，5%~95% RH 非冷凝
- 物理尺寸：标准 FBM 单体——高 ≈102 mm × 宽 ≈45 mm × 深 ≈104 mm（含耳 ≈114 mm）
- 安装：插于 I/A Series 200-Series Baseplate（Compact / Extended），支持 DIN 导轨或机架安装
产品介绍
FBM231 是 Foxboro I/A Series 的串口网关模块，作用是在 DCS 和第三方设备之间搭桥——把变频器、智能电表、气相色谱、小型 PLC、RTU 这些只带 RS-485/232 口的东西，通过 Modbus 等协议读进 Foxboro 控制站，不用另加 OPC 服务器或外挂网关。四个端口独立可配，能同时接不同波特率/协议的设备，省槽位。
坦白讲它的坑主要在两点：一是 TA 端子块型号必须对（DB-25 型 TA 和压缩端子型 TA 不能混用，RS-485 终端电阻跳线容易忘拨）；二是驱动下载要用 Foxboro System Manager 的 FDSI Configuration Tool，早期 CP60 需升补丁才支持新版驱动。该模块原厂已进入 Limited Availability，目前采购基本是库存全新或认证翻新品。换件支持热插拔，插回后自动从 FCP 重载驱动配置。
应用场景与行业案例
我在现场遇过一套常减压装置，色谱仪 Modbus 数据偶发丢帧——追了两天发现 RS-485 总线两端没端接 120 Ω 电阻，FBM231 TA 上跳线帽忘插。插上后误码消失。这种串口模块九成故障在现场接线和终端电阻，模块本身挺皮实。
典型场景：
- 炼油/乙烯装置分析小屋——连接气相/液相色谱仪 RS-232 口，FBM231 把组分数据读入 DCS 做闭环质量控制，无需额外工控机
- 电厂除灰/化水系统——通过 RS-485 Modbus 采集多台加药装置、电导率仪的累积流量和报警状态进 I/A 系统统一监视
- 海上平台公用工程——汇总智能电表（Modbus RTU）数据进 Foxboro DCS 做能耗统计，单模块挂 20+ 表
- 老装置改造集成第三方 PLC——S7-200/300 或 MicroLogix 只留串口时，用 FBM231 做协议桥接进主控室而不改上层网络
- 长距离 RTU/流量计 SCADA 接入——RS-485 半双工菊花链经 FBM231 进 DCS，省掉独立 SCADA 前置机
真实案例：某化肥厂合成氨装置新增两台进口质量流量计只带 RS-485 Modbus，原 DCS 无多余 HART AI。采了两块 +P0916TF TA，装空余 FBM 槽位，组态 Modbus Master 读瞬时流量/密度/温度，半小时联调通。开车后 DCS 趋势正常显示，省掉增配 HART 卡和上位机网关的费用。老师傅说”这卡就是给这种老系统补第三方接入用的，比另搞一套网关省心。”
常见问题解答 (FAQ)
支持热插拔。单模块运行时拔掉通信暂时中断（DCI 块报 Timeout），插回自动重载驱动恢复。若组态为 1oo2 冗余对，拔主模块 Tracker 自动升主，通信不中断——关键回路建议配冗余对。
= 串口（RS-232/422/485），接老设备、仪表、变频器；FBM232 = Ethernet/IP 或 Modbus TCP 以太网 FDSI，接带网口的第三方控制器或远程 I/O。二者驱动配置工具类似但不能互换，按现场设备接口定。
Q3：配套端子块（TA）怎么配？接错会怎样？
常用 P0916TF（DB-25 连接器型）或压缩端子型 TA，具体看你机柜原设计。TA 内含 RS-485 终端电阻跳线（通常 SW1/SW2），未端接或端接错位置会导致长距离 RS-485 通信不稳定。TA 型号不对——物理插头对不上或 RS-485 A/B 反接，现场读不到数据。
Q4：换新模块需要重新下装驱动/组态吗？
不需要重写组态。FCP 存有 FDSI 配置，新模块插上后 System Manager 自动下发驱动和参数。唯一注意：若原系统用的老版 FDSI Driver 而新卡固件较新，偶尔需升 FDSI Driver Pack——遇过一次 CP60 老补丁不认新 ，升驱动包解决。
Q5：怎么鉴别翻新件是否靠谱？
看模块顶部 Foxboro 原厂标签序列号清晰、三防漆无二次喷涂、金手指无深划痕。上机架后在 System Manager → Hardware → Module Info 读出版本号——假卡通常 ID 读不出或报 Unknown FBM。正规供货应提供通电自检 + 端口环回测试（短接 Tx/Rx 自发自收）记录。
