描述
产品详情
· 型号：FBM230（P0926GU）
· 品牌：Foxboro（Invensys / Schneider Electric）
· 系列：Foxboro I/A Series — FBM230 Serial Communications Interface Module（4-Port）
规格参数
- 产品类别：I/A Series 串行通讯接口模块（Fieldbus Multiplexer FBM），用于第三方设备集成
- 通讯端口：4 路独立可组态串口（Port A/B/C/D），DB-25 或 RJ-45 依端子块类型（通常配 P0904/ P0926 端子块）
- 串口标准：软件可选 RS-232、RS-422（全双工）、RS-485（半双工多点），各口独立配置
- 隔离：每个串口通道光电隔离（典型 ≥500V 或 1500V 依版本），防地环路干扰
- 支持协议：Modbus RTU（Master / Slave）、Fisher-ROC（Host / Slave）、Allen-Bradley DF1（Full Duplex Slave）、BSAP、自定义 ASCII
- 最大设备数：RS-485 多点模式下每口最多 32 节点（受负载及重复器影响），总系统容量依 CP 性能
- 波特率：300 bps ~ 115.2 kbps 可设（各口独立）
- 数据格式：7/8 数据位、奇/偶/无校验、1/2 停止位，可配
- 供电：由 I/A Series Baseplate 背板供 +24 V DC（典型功耗 ≤ 6 W）

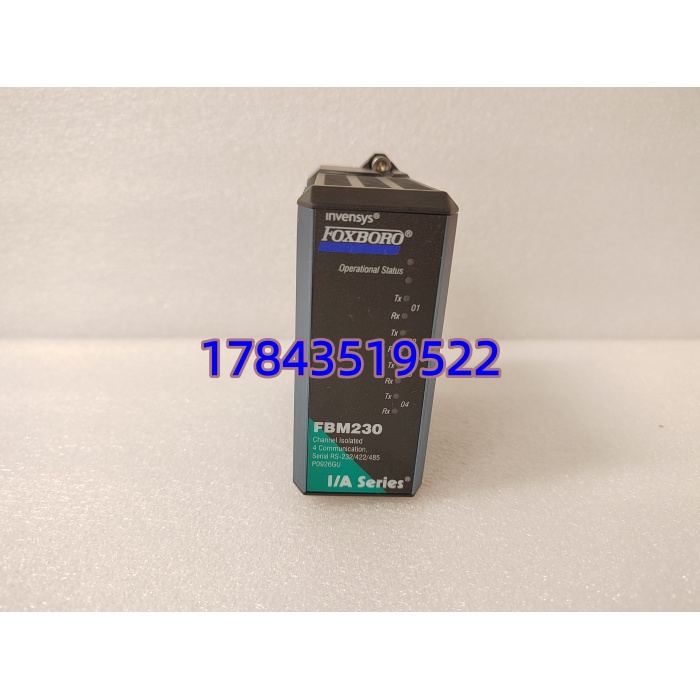

- 状态指示：MOD（模块状态）、COMx（各口 Tx/Rx 活动）、ERR LED，绿/红双色
- 安装：插装于 I/A Series FCP / ICP 节点 Baseplate（占用 1 槽位），需配对应端子块（如 P0926 系列）
- 固ware/组态：通过 Foxboro I/A System Definition (SysDef) 或 ICC (Intelligent Communications Configuration) 工具配置端口参数与映射数据块
- 工作环境：0 ~ +60℃（运行），-40 ~ +85℃（存储），5~95% RH 无凝露
- 认证：CE / UL / FM / CENELEC（以原厂铭牌为准，部分版本 Ex nA 可选）
- 尺寸（模块本体）：约 152×127×38 mm（H×W×D，依 Baseplate 规格）
- 停产状态：FBM230 系列逐步被 FBM231/232 或 EcoStruxure 集成方案替代，P0926GU 为常用 4 口版，市面 NOS/测好拆机
产品介绍
FBM230 P0926GU 是 Foxboro I/A Series DCS 接第三方串口的”翻译官”。老装置里气体分析仪、质量流量计、微量水份仪、小型 PLC 基本只给 RS-485 Modbus RTU，DCS 主机不能直接认——FBM230 把这 4 个串口的数据周期性读到 DCS 全局数据库里，映射成模拟量或离散点供控制策略调用。四个口各自独立组态，可混用 RS-232 接本地打印机调试、RS-485 接现场总线仪表簇。
有一点要注意：买的时候必须确认配的端子块型号（Terminal Block Assembly），P0926GU 通常对应特定端子块变体（P0926xx 系列），裸模块插上去没接线排用不了。我在现场遇到过库存只发了模块没发端子块，柜前多翻半天找不到匹配的——下单前核对原拆下件完整 P/N 包括端子块。
应用场景与行业案例
痛点切入
化工厂氧化工段 8 台进口质量流量计只出 Modbus RTU RS-485，原 FBM230 某口芯片被雷击打坏，剩余 3 口不够分配，DCS 读不到密度和温度值。原厂新订交期长且 I/A 老版本可能不认新硬件，必须找同型号测好件插回恢复映射。
典型场景
- 炼油/石化装置分析小屋 — 气相色谱、红外分析仪 RS-232 输出接 Port A，数据入 DCS 做闭环补偿计算，非它 DCS 读不到。
- 电厂化学水处理 — 多台电磁/质量流量计 RS-485 菊花链接 两口（分 A/B 网冗余），Modbus RTU Master 周期性读瞬时/累积量。
- 制药发酵罐 — 溶氧/pH 变送器 ASCII 协议接 ，自定义报文解析后进 Cascade PID。
- 造纸碱回收 — Fisher ROC 协议接现场 RTU 做远程 I/O 汇聚， 作 ROC Host。
真实案例
南方某 PTA 装置， P0926GU 其中一口接 6 台科氏力质量流量计，雷雨夜遭感应雷通过屏蔽不良 RS-485 总线打坏 Port C 口驱动芯片，DCS 上对应密度/温度点变 BAD。先临时改分配到其余三口撑了两天，紧急调一块测好库存件，断电→拔旧→插新→核对 Baseplate 识别（CP 应看到 ONLINE）→用 ICC 工具重新激活 Port C 配置（参数已存在数据库中通常不需重配）→恢复全量读数。老师傅感慨早知道这东西雷区脆弱，该每节点加 RS-485 隔离器，现在按每两面柜备一块 。
