描述
产品详情

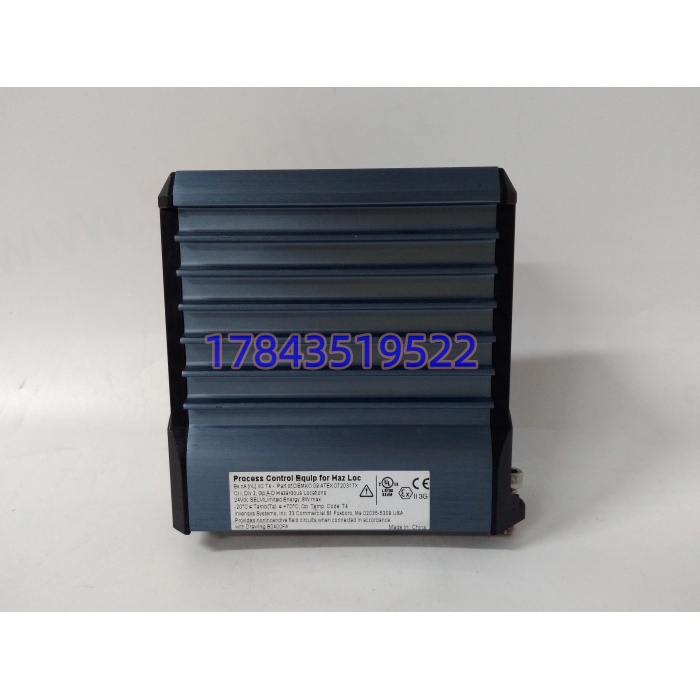

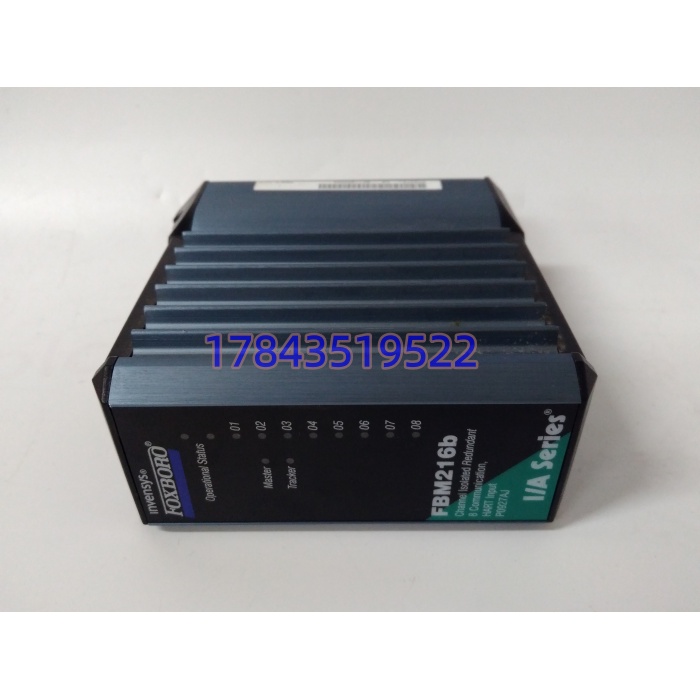

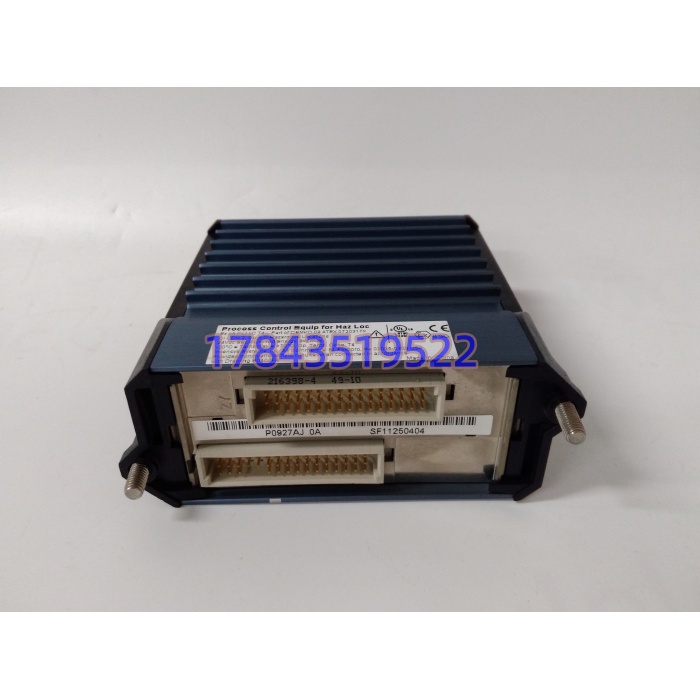

· 型号：FBM216B
· 品牌：FOXBORO（Schneider Electric）
· 系列：I/A Series 200 FBM
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | HART-enabled 模拟量输入 FBM | 非普通 AI，带 HART 解调 |
| 订货号 | P0927AJ（FBM216B 本体硬件代码） | 采购单必须写全，只写 FBM216B 会串货 |
| 通道数 | 8 路独立，每路自带 A/D | 非多路复用，8 路并行采样 |
| 信号类型 | 4–20 mA（NAMUR NE43 兼容）+ HART FSK 1200/2200 Hz | 支持 PV/SV/TV/QV 读取 |
| 精度 | ±0.075% FS @ 25 ℃，±0.1% FS 全温 | 15 位有效分辨率 |
| 更新周期 | 100 ms 每通道（默认），可组态 | 满足 PID 回路实时性 |
| 隔离 | 600 V AC 通道间及通道对地（1 分钟耐压） | 通道故障不串扰相邻回路 |
| 回路供电 | 每通道由 DCS 背板馈 24 V DC，最大 37 mA/通道 | 冗余底座下双模块合计 ≤72 mA |
| HART 能力 | 支持 HART 5/6/7，每秒 2 条命令，透传不解析 | AMS/Asset Management 直连 |
| 诊断 | 断线(<3.6 mA)、超限(>21 mA)、超量程、HART 通信失败 | 按 NAMUR NE43 报”Fault”而非”PV=0″ |
| 底座要求 | 必须配 FBC10（单模块）或 FBC11（冗余对）底座 | 裸模块不能直插导轨 |
| 安装 | 19 寸机架水平装，FBM 抽拉式 | 重约 0.7 kg（含包装） |
| 工作温度 | -20 ~ +70 ℃ | 存储 -40 ~ +85 ℃ |
| 湿度 | 5~95% RH 非冷凝 | Class G3 涂层抗 H₂S/Cl₂ |
| 防护 | IP20，柜内安装 | — |
| 通信 | 经 Nodebus 上连 I/A 控制站，HART 经 FBM 透明转发 | 不以本模块出以太网口 |
| 合规 | CE、UL/cUL、IEC 61010-1、NE43 | 随 I/A Series 体系认证 |
产品介绍
从维护者视角切：FBM216B 是那种”BOM 里被写成普通 8 路 AI 模块，到货发现比普通 AI 贵一倍还不理解为什么”的件。它的溢价不在 A/D 精度（±0.075% 在过程控制里够用但不惊艳），而在那颗内置 HART 调制解调器——现场实测发现，在催化裂化装置里用普通 AI 卡接智能差压变送器，膜盒堵了只能等工艺反映”流量不对”，换 FBM216B 后 AMS 提前 11 天报”阻尼值异常”，检修班在计划停工里换了膜盒，避免了一次非计划停车。这就是 HART 透传的 ROI：不是测得更准，是知道什么时候会坏。
供应链上 FBM216B P0927AJ 属于典型停产尾期件：FOXBORO I/A Series 200 系已进入 Schneider 的备件保障通道，原厂新造基本停摆，市面上流通的”全新库存”多为 2015–2018 年间封存件，拆机件比例逐年上升。TCO 算一笔：单件占一套 I/A 装置 AI 卡投资的 2%~3%，但一旦 HART 诊断链路断了，AMS 里几百台智能变送器的健康状态变盲，预测性维护退回 reactive 模式，隐性停机风险没法量化但真实存在。严格来说，它只在配 FBC10/FBC11 底座且 I/A 系统软件版本支持 HART pass-through 时继承标称透传能力；老 I/A 版本（如 6.x 以前）若没开 AMS 集成，这块卡的 HART 功能就是摆设，别为 HART 付溢价。
应用场景与库存策略
HART AI 模块最阴的故障不是”通道坏”，是”电流值正常但 HART 通信间歇性掉”，表现为 AMS 里设备状态一会儿在线一会儿”Last known state”，查回路发现是 的 FSK 解调器温漂导致载波检测门限偏移——这种故障示波器挂电流环看不出来，得用 HART 协议分析仪抓物理层眼图。
- 炼油厂催化/加氢装置智能变送器群：每台变送器经 上 AMS；建议按”每 4 个同型控制站留 1 件冷备+中心库 1 件”锁 P0927AJ 同 Rev，不备无 HART 的老 FBM216A（若有）免得 AMS 不认。
- 电厂汽机侧TSI 辅助参数（推力瓦温/轴承回油）：虽非 HART 变送器但用 4–20 mA， 的 ±0.075% 精度够用；建议供应商 VMI 1 件，且入库前做”8 路满量程精度+断线诊断”测试。
- 海上平台过程控制柜（Class G3 环境）：必须备带 G3 涂层版本；建议备件入库前核对涂层哑光均匀度，防止代理拿普通涂层重喷冒充 G3。
- 老 I/A Series 延寿项目（运行 >15 年）： 的电子元器件老化主要表现为基准电压漂移和 HART 调制器灵敏度下降；建议对运行超 10 年机柜每次大修做”8 路精度抽检+AMS 通信成功率统计”，备件按 LTB 心态收 1~2 件同 Rev。
- 多站共享池：CMMS 编码必须带完整” P0927AJ”且挂属性”底座类型=FBC10/FBC11 / HART 版本兼容 / Rev 字母”，只写 FBM216 等于无效 BOM；集团内调拨前先确认 I/A 软件版本是否支持 HART pass-through。
真实案例：某 2021 年炼油厂重整装置，AMS 里 47 台智能差压变送器陆续报”HART communication lost”，但 DCS 画面流量值正常，维护班以为现场接线松动，逐台紧固无果。库存写” 有 2 件”调来是老款 FBM214（无 HART）和 FBM217（AO 模块），插不上。代理从新加坡调 P0927AJ 原厂库存件 13 天到，期间 AMS 全盲，一台进料调节阀膜盒堵了没提前预警，造成反应器床层温差失控，被迫降量 15% 运行 9 天，按重整汽油价差折算机会成本约 170 万。事后把 BOM 锁成” P0927AJ / Rev G / FBC11 冗余底座 / HART 5-7 兼容”，并把”AMS 通信成功率”列入每月仪控 KPI——HART AI 模块的库存策略不能只看”电流值正不正常”，得看”智能诊断通不通”。
