描述
产品详情

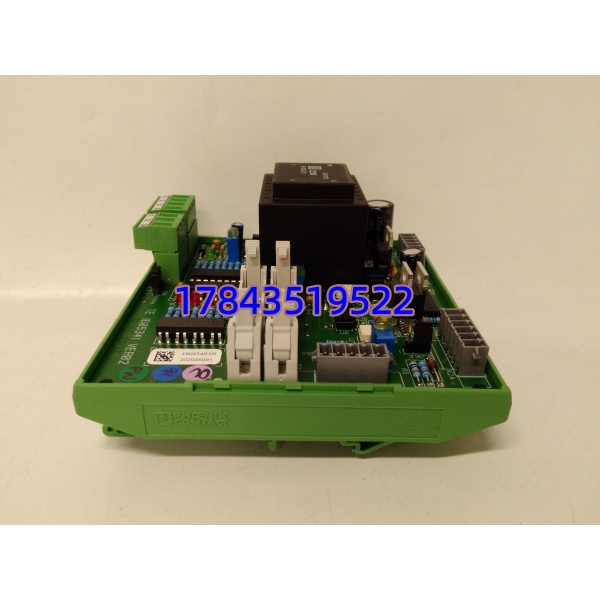

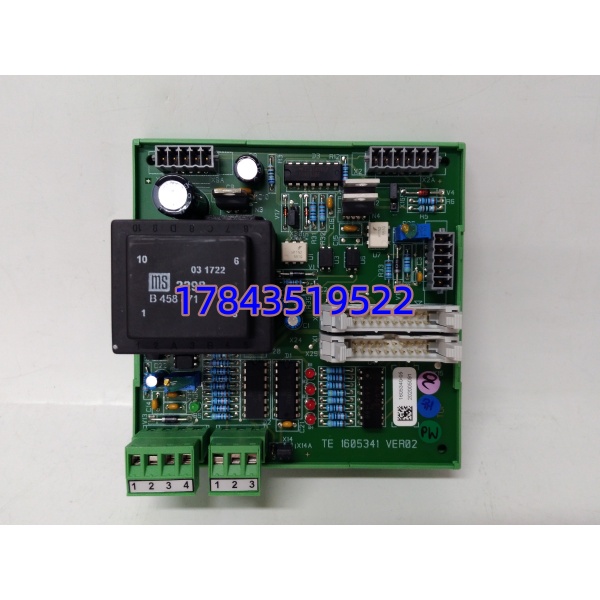

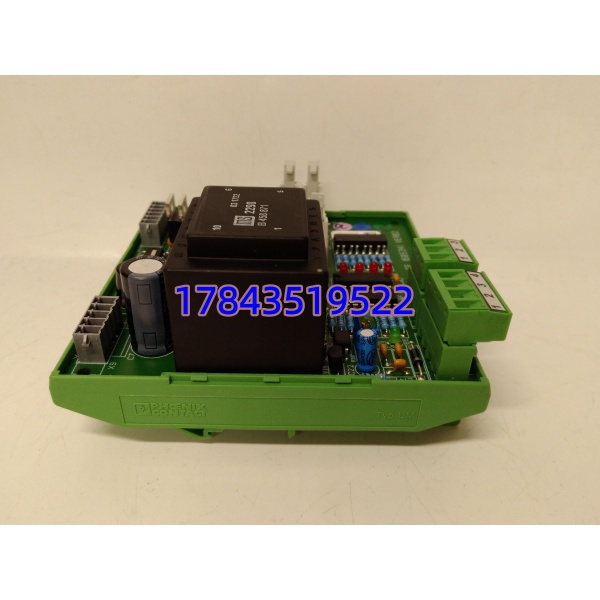

· 型号：1605340-05（丝印 TE 1605341 VER02）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series FBM Terminal Base — 适配16通道模拟量FBM（207/208/214等）
规格参数
- Foxboro物料号：1605340-05（对应丝印 TE 1605341 VER02）
- 产品类别：I/A Series FBM 模拟量I/O卡端子底座（Terminal Base Block）
- 适配模块：FBM207（16AI）、FBM208（16AO）、FBM214（HART AI）等16通道模拟FBM—以现场卡件BOM为准
- 接线方式：弹簧压接（Spring Clamp），无需螺丝刀，支持 0.2–2.5 mm² 硬/软导线
- 通道配置：16路信号回路 + 公共端，各通道上方设独立测试孔（可用万用表探针直测）
- 防错插设计：机械键位编码（Keying Pin），不同功能FBM底座物理不互插
- 触点材料：镀金铜合金，接触电阻 < 5 mΩ
- 额定电压/电流：现场侧依FBM额定（通常 ≤250V AC/DC，依回路设计）
- 工作温度：-25℃ ~ +70℃
- 储存温度：-40℃ ~ +85℃
- 阻燃等级：底座壳体 UL94 V-0 阻燃工程塑料
- 安装方式：卡入I/A Series FBM机架背部导轨，与FBM同步插拔
- 尺寸/重量：约 标准FBM底座尺寸（~180×90×35mm参考），重≈0.2kg（以实物为准）
产品介绍
这是Foxboro I/A Series DCS里FBM207/208等16通道模拟量卡的专用端子底座（Terminal Base），印字常见”TE 1605341 VER02″，订货号实为1605340-05。它的活儿很简单——把现场4–20mA/热电偶/热电阻回路引到弹簧端子上，经内部镀金触点连到FBM卡底部，同时提供机械键位防止AI卡误插AO底座。
坦白讲这东西没程序没固件，就是个高质量接线接口。但我在现场遇过老底座弹簧疲劳导致回路时通时断，查半天以为是变送器问题——换底座立好。和第三方通用端子排比，Foxboro底座的机械Keying和测试孔设计在老系统维护时非常实用，省得拆线量信号。
应用场景与行业案例
痛点切入
凌晨两点FBM207偶发几个通道跳”？”，回路检查变送器OK，翻历史发现同一底座上另一通道上月也有闪断——大概率是十年老底座弹簧片疲劳或触点氧化。这种间歇性接触不良最磨人，换底座是最直接的排障手段。
典型场景
- 石化/炼油Foxboro I/A Series老厂维护 — FBM207/208端子底座老化需整体更换，原厂件保证Keying与FBM匹配，第三方底座缺键位编码容易插错烧卡。
- 电厂化水/汽水取样AI/AO回路改造 — 利用自带测试孔在不拆线情况下用万用表校4–20mA信号，缩短标定时间。
- 食品/制药批次生产DCS备件储备 — 弹簧压接比螺丝端子更适合振动稍大的现场，长期不易松脱。
- 旧底座升级替换（同物料号） — 原1605340系列早期版腐蚀或开裂，直接换1605340-05 VER02原位安装，接线不动。
真实案例
华东某炼化常减压装置Foxboro I/A Series，FBM207（16AI）第9~12通道周期性出现坏值。仪表工换变送器、查屏蔽接地无果。开柜看底座——1605340-05老底座（约2003年投用）弹簧夹持力明显不足，轻压导线阻值波动。库房取新1605340-05 VER02，标记原线序→拔出旧底座→按序压入新底座→FBM插回，通道全部恢复正常。老师傅说：”早知道换个三十分钟的底座，不用熬到三点。”
