产品详情
· 型号：A4H124-24FX
· 品牌：Enterasys Networks / Extreme Networks
· 系列：SecureStack A4（A4H124 系列）
规格参数
- 产品型号：A4H124-24FX
- 部件号（Part No.）：P0973JN（含相应电源模块/附件组合，具体以原柜 BOM 为准）
- 产品定位：可堆叠二层快速以太网光纤接入交换机，面向工业/企业边缘
- 固定接入端口：24× 100Base-FX 光纤端口（需配 SFP 或内置 MT-RJ 耦合器，依具体硬件版本——常见需插 100M SFP 或自带 MT-RJ 接口，采购前确认）
- 上行/堆叠端口：2× 1000Base-X SFP（Gigabit，用于上联核心或堆叠互联）
- 交换架构：存储-转发，无阻塞线速转发
- 背板带宽：12.8 Gbps～17.6 Gbps（依资料来源，单机型）
- 包转发率：约 6.6～9.5 Mpps
- MAC 地址表：16,000 条目
- VLAN：IEEE 802.1Q，最多 4096 个 VLAN ID
- 生成树：STP（802.1D）/ RSTP（802.1w）/ MSTP（802.1s）
- 链路聚合：IEEE 802.3ad LACP，最多 8 端口/组
- 堆叠：Vertical Horizon 堆叠，最多 8 台虚拟为一台（需堆叠线缆或光纤上联配合）
- 管理接口：SNMP v1/v2c/v3、CLI（Console RS-232 + Telnet/SSH）、Web GUI、RMON、TFTP 配置备份恢复
- 安全特性：802.1X 端口认证、ACL、端口安全、广播/组播风暴抑制、RADIUS/TACACS+
- QoS：802.1p / DSCP，4 个硬件队列，WRR 调度

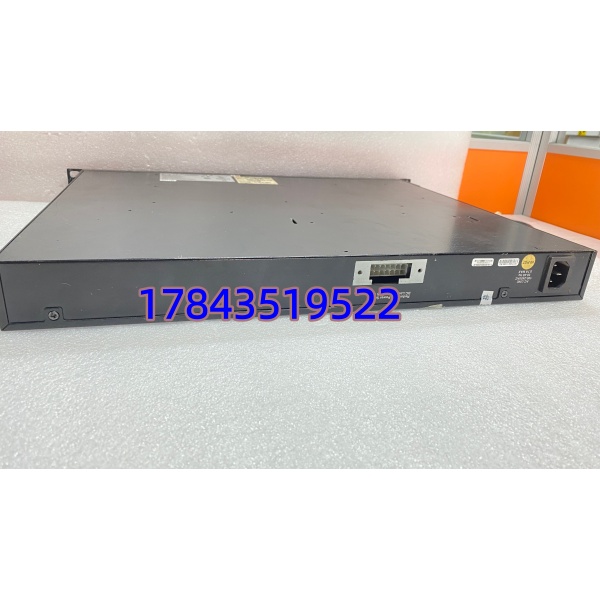

- 供电：内置 AC 100–240V 50/60Hz（典型功耗 30–45W）；可选外置 RPS 冗余电源（STK-RPS-150PS 等）
- 安装：19 英寸机架式，1U 高度（约 440×270×44 mm），无风扇被动散热
- 工作环境：0℃～+45/50℃（运行），-40℃～+70℃（存储），5%–95% RH 无凝露
- 认证：CE / FCC / UL / cUL，RoHS
产品介绍

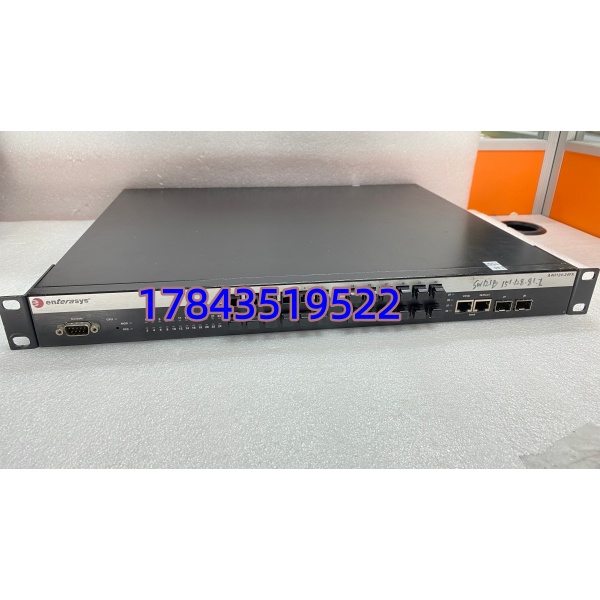

Enterasys A4H124-24FX P0973JN 是 SecureStack A4 系列的全光快速以太网接入交换机，专为需要将大量现场设备（PLC、远程 I/O、智能仪表、保护装置）经光纤隔离接入控制网络的场合设计。24 个 100Base-FX 光口抗电磁干扰、隔地电位差，特别适合化工厂、变电站、长距离现场总线替代场景；双千兆 SFP 上联至核心或汇聚交换机，可做 RSTP 环网或链路聚合提高可用性。
坦白讲，这机器 Extreme Networks 已将其列入 EOL/成熟期，新项目建议看 ExtremeSwitching 新系列，但存量电厂、石化装置大量在用，MRO 备件需求旺。市面流通以 NOS（全新库存）和测试合格拆机件为主。有一点要注意：A4H124-24FX 的 24 个光口不是电口，必须配对应 100Base-FX SFP（多模/单模）或确认机身自带 MT-RJ 耦合器版本——买前核实你现网用的光模块类型（SX 多模 2km / LX 单模 10km 等），别买回来插不进模块。
应用场景与行业案例
我在现场处理过最闹心的是：老化水车间控制网全部用超五类线拉远程 I/O，雷雨天地电位差打坏三块 ET200 接口——改造换 A4H124-24FX 做光纤接入后再没出过。它解决的痛点是：工业现场强变频器、电焊机 EMI 严重，铜缆以太网误码率高甚至打坏端口；光纤物理隔离彻底解决，且 A4 系列支持 CLI 导出配置（show config outfile），换件后一键恢复。
典型场景：
- 石化/炼油过程装置辅网——将现场多套 Siemens/ABB/Rockwell 远程 I/O 柜经 100Base-FX 光纤汇接至中央控制室核心交换机，抗 EMI 且突破 100m 距离限制。
- 变电站综自系统（过程层/间隔层）——连接合并单元 MU、智能终端 IT 及保护装置，配合 IEC 61850GOOSE/SV 流量隔离（注意此机型为 Fast Ethernet，千兆过程层需升千兆机型）。
- 水电/火电厂辅控（化水、输煤、除灰）——分散远程站光纤接入，无风扇设计适合控制室机柜，支持 SNMP 被网管软件轮询状态。
- 大型产线（汽车/冶金）——连接多台机器人控制器或视觉系统，通过堆叠简化管理，做 VLAN 隔离机器人专网与办公网。
真实案例：
北方某 2×350MW 自备电厂化水车间，暴雨后控制室 DCS 报多个 ET200M 站通讯中断，查为室外埋地铜缆遭雷击感应过电压打坏端口。原设计已预留光纤芯但未用——紧急采购一台 -24FX P0973JN 及 100Base-FX SFP 模块，替换原电口接入交换机，将 6 个远程站改光纤上联（多模 OM3，300m 内）。从拆旧电口交换、安装 、加载备份配置（TFTP restore）到恢复全部站点通讯，耗时约 40 分钟。投运后历经多次雷雨天气再无雷害断网。老师傅说：”早知光纤抗造就该当初全上光口，A4 这机器皮实，多留一台在 MRO 库房比啥都强。”
