产品详情

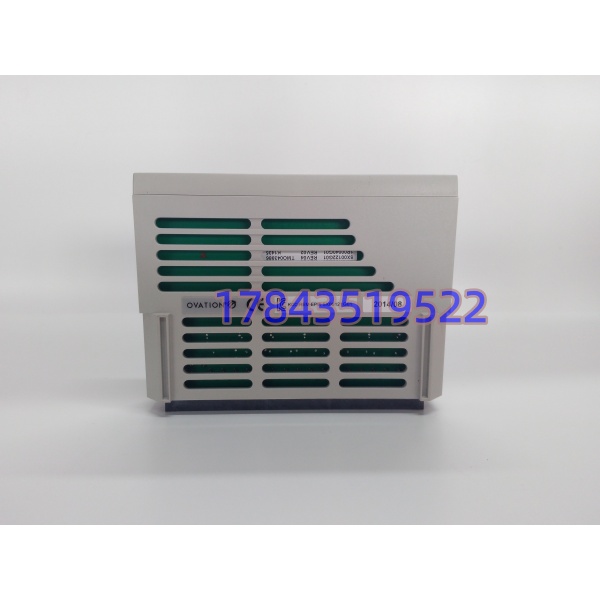

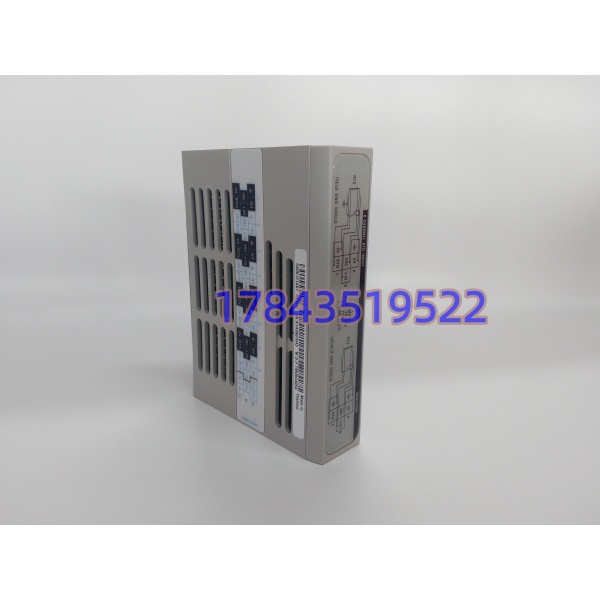

· 型号：5X00121G01（标签附码 19-01-21 (4) 疑似2019年1月21日第4批次）
· 品牌：Emerson (艾默生) / Westinghouse Ovation
· 系列：Ovation DCS I/O RTD Input PMOD
技术参数

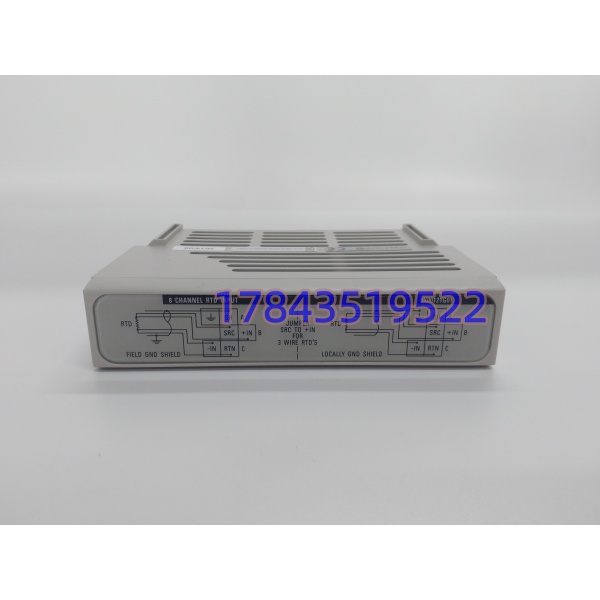

- 产品身份：8通道RTD输入特性模块（Personality Module, PMOD）
- 配套要求：必须搭配 5X00119G01（RTD电子模块 EMOD）组成完整测量单元，单卖裸PMOD插上不跑数据
- 输入通道：8路差分输入（支持2/3/4线制，3线制内部引线补偿算法固件依赖v2.5以上）
- 支持传感器：Pt100, Pt500, Pt1000, Cu100, Ni120（符合 IEC 60751 / GB/T 30121 分度表）
- 测量范围：-200°C 至 +850°C（视RTD类型而定，Cu类上限通常锁在+180°C）
- 转换分辨率：16-bit A/D（有效分辨约 0.01°C 显示步进，非全量程绝对精度）
- 测量精度：±0.1% FS 典型（±0.1°C @ 0-100°C 常见标定区，全温区漂移需看NIST溯源证书）
- 采样/更新率：约 100ms/通道（并行扫描架构，50Hz工频陷波开启时降为20ms/通道交替）
- 电气隔离：通道对地 1500VAC（1分钟），通道间隔离约 250-500Vrms（取决于EMOD版本，请以原厂手册为准）
- 供电与功耗：背板5VDC + 辅助24VDC（典型2.9W，满载<5W，EMOD承担主电源调理）
- 诊断功能：传感器开路/短路检测、超出量程报警、模块状态LED（Pwr/Com/Flt）、自校准触发
- 机械与环境：Ovation机架插拔式（支持热插拔），工作 0~60°C（柜内），存储 -40~85°C，IP20（机柜内防护）
- 物理尺寸：约 125×105×35mm（宽×高×深），重量约 0.32kg
产品介绍
在某个350MW机组改造项目里碰到过，汽机瓦温测点原来用的老式AI卡，长距离3线制补偿拉胯，冬天机房温差大时零点飘了快0.5℃，热工佬被业主骂惨。5X00121G01 定位就是Ovation体系里专啃高精度RTD采集的PMOD，它不是孤立存在的——底下必须咬着5X00119G01那个EMOD电子模块才能干活。严格来说，它只在固件v2.5以上完整支持Pt1000的4线制自动引线电阻扣除，老版本R3.x数据库里硬配可能会把量程系数算歪。
次段得说透它的采购账本：这货的商业价值不在参数堆砌，而在“不停机换卡”。现场实测发现，Ovation机架带电拔插PMOD时控制器不丢站（前提是先软屏蔽该点），对发电连续运行场景就是救命的。但别忽略短板——它是特性卡而非全能AI，只能吃RTD电阻信号，想混接热电偶得换TC型PMOD（如5X00070系列），硬改接线会烧输入恒流源。交期方面，标称Emerson原厂订货常卡在10-14周，国内保税拆包测试件通常1-3工作日发出，批次号19-01-21这种老库存得额外查EEPROM读写次数（老化后的零点漂移风险）。
替换与升级建议
- ✅ 直接替换：5X00121G01 同型号不同Rev（G01/H01等，需确认底座EMOD 5X00119G01版本匹配，物理插槽与数据库Personality ID一致，工作量仅插拔，无成本）。
- ⚠️ 软件兼容（需改配置）：旧版 1X00121G01 或早期Westinghouse RTD PMOD（硬件引脚兼容但EEPROM里的Sensor Table可能缺Pt1000定义，进Ovation Developer Studio重刷配置文件，改动约2小时+下装重启，成本在停机窗口）。
- ❌ 硬件不兼容：Ovation TC热电偶输入PMOD（如5X00070G01）、AI电压PMOD（如1C31116G04）、第三方Modbus RTD网关（物理接口与背板总线协议完全不同，强行替换需改机柜底板与接线端子排，成本极高）。
若您的I/O底座是OCIA老式非HAO机架且未升固件，目前无直接现货PMOD可替，只能依赖同批次库存或整排升级EMOD+PMOD套件。
