描述
产品详情

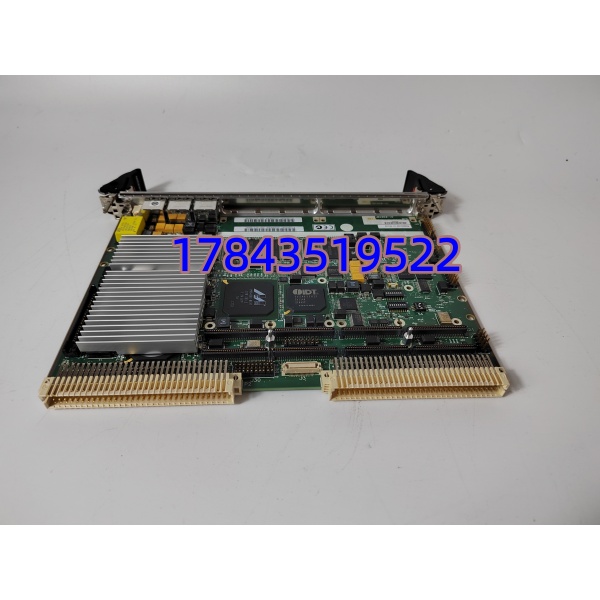

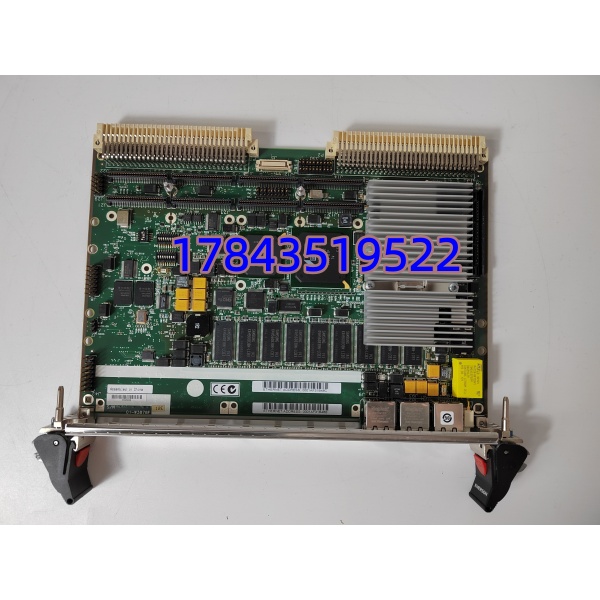

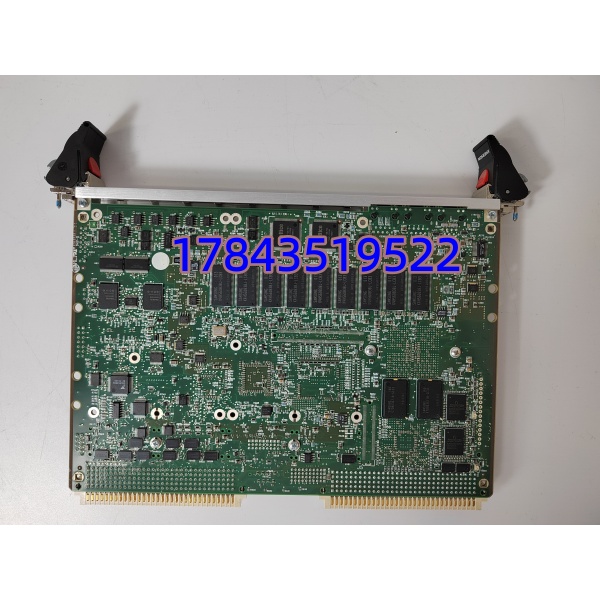

· 型号：MVME61006E-0163（Emerson MVME6100 series SBC，6E=6U VME，0163=配置码：512MB RAM/128MB Flash/双千兆/PMC-X）
· 品牌：Emerson（原Motorola Embedded，现Emerson Machine Automation Solutions）
· 系列：MVME6100 / VMEbus 6U（老一代实时控制SBC，属Speedtronic Mark V/DeltaV SIS旧架构）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | MVME61006E-0163（MVME6100 SBC，6E=6U VME，0163=配置：MPC7457 1.267GHz，512MB DDR ECC，128MB Flash，双千兆，PMC-X槽） |
| 系列归属 | MVME6100系列，VMEbus 6U单板计算机（SBC），原Motorola→Emerson |
| 处理器 | MPC7457 PowerPC G4 @1.267GHz（原厂Datasheet），128位AltiVec矢量协处理器，L2/L3 Cache 512KB/2MB |
| 内存与存储 | 512 MB DDR SDRAM带ECC（板上焊或SO-DIMM，依版），128 MB Flash（boot+VxWorks镜像），可选CF卡接口 |
| VME总线 | Tundra Tsi148桥片，支持VME64x/2eSST，峰值320 MB/s，向下兼容老VME协议，中断级可编程 |
| 通信接口 | 前面双RJ45千兆以太网（10/100/1000），RS-232/422/485串口（DB9），PS2键鼠口（老版），PMC-X双槽（33/66/100MHz PCI-X） |
| 供电与功耗 | VME背板供+5 V DC（逻辑），±12 V DC（串口/模拟），典型功耗<25 W（G4全载），反向极性保护在背板 |
| 安装形式 | 6U VME标准（233.4×160 mm插卡高×深），插VME机架背板，前面面板螺钉锁紧，导槽插拔 |
| 诊断LED | 前面PWR绿电源，Run绿闪（OS心跳），Err红故障，以太网Link/Act绿闪，PMC槽LED |
| 工作温度 | –40°C至+85°C（工业宽温版6E，标准柜内0–55°C），存储–40至+85°C，湿度5–95%非冷凝 |
| 隔离与OS | 以太网变压器隔1500V AC，VME信号隔光耦/桥片，跑VxWorks 5.x/6.x或Linux 2.4/2.6，严格来说它只在VxWorks 6.2以上支持2eSST 320MB/s（老5.5只32MB/s） |
| 认证 | CE、UL 1950、cUL、IEC 60945（海事），MTBF标称>20万小时（原厂Datasheet，现场电容8年干） |
| 物理尺寸 | 6U VME：高233.4 mm，深160 mm（含面板），重≈0.45 kg |
| 关键备注 | 二手混标严重：MVME61006E-0163是SBC不是I/O模块，常插Mark V/LS2100 VME机架做主控CPU，或DeltaV SIS旧架构；0163配置码要匹配原系统OS镜像（RAM/Flash大小不对OS拒启），买时确认配置不是只看型号丝印 |
产品介绍
从维护者视角切入：MVME61006E-0163就是老VME系统里那张“PowerPC大脑”——GE Mark V燃机柜/Emerson DeltaV旧SIS/军工雷达还满地跑，插6U背板吃+5V DC，MPC7457 G4 1.267GHz带AltiVec跑VxWorks实时OS，管数据采集/控制算法，双千兆上SCADA，PMC-X槽加串口/光纤子卡。现场实测发现，这货头号故障不是CPU死是板载512MB DDR ECC焊盘微裂（振动大的燃机机舱）或Flash里VxWorks镜像CRC错（电容干后RTC复位），上电PWR绿但Run不闪，OS卡在boot>提示符，中控报“VME CPU Fail”整站瘫。严格来说，它只在VxWorks 6.2以上支持2eSST 320MB/s（老5.5只32MB/s老Mark V够用），但配置码0163要匹配原OS镜像：512MB RAM/128MB Flash不对=OS拒启停半天找对Flash版本。作为库存经理，属A类核心SBC：单价一万多，OS卡boot=燃机/化工厂DCS瘫非计划停日损百万，原厂EOL交期找拆12周，建议柜顶留1件冷备做Buffer stock（宽温6E版），每12个月上电测PWR/Run闪+VxWorks boot进shell，别只备I/O模块不备SBC起不来OS。
供应链看，Motorola→Emerson MVME6100早停产生物，新用VPX或x86嵌入式，但老Mark V/DeltaV SIS/核电还跑MVME6100，二手NOS流转。TCO坑：配置码0163（RAM/Flash/PMC）必须匹配原系统OS镜像，备件kit打包SBC+原厂Flash镜像备份（CF卡或串口下bootrom）+RS-232 null-modem线（前端DB9连笔记本boot>下OS），单买裸SBC到现场发现Flash空或RAM大小不对=OS拒启停半天。ABC分类A类，安全库存SS=1件宽温6E测试（含Flash烧好匹配OS版）+1件裸拆轮换，资金占用<一次燃机非计停百万。
应用场景与库存策略
痛点切入：9FA燃机Mark V用MVME61006E-0163做VME主控SBC，Flash电容干RTC复位OS卡boot>燃机起不来非计划停一天发电损百万+电网罚，原厂交期停产生物找拆12周第三方翻新品板载RAM焊微裂振动大Run不闪。
典型场景与备货建议：
- GE Mark V燃机/汽机控制：VME机架IC3600插MVME61006E-0163做主控SBC跑VxWorks，非它不可因为VME64x+AltiVec矢量老装置保产（新Mark VIe x86替但老柜机械不兼容），建议A类设SS=1件宽温6E SBC测试（Flash烧匹配VxWorks 5.5/6.2镜像）+RS-232 null-modem线，机舱/主控柜防潮柜每12个月上电测PWR/Run闪进boot> shell，每年强检板载电容ESR。
- 化工厂DeltaV SIS旧架构：高湿盐雾，SBC Flash CRC错OS卡boot，建议备1宽温6E+1裸拆轮换（Flash空到现场烧镜像），Last-time-buy囤2件（一个VME机架1 SBC无冗余，坏=整DCS瘫），资金<反应釜SIS瘫废批料损十五万。
- 军工/雷达实时控制：–40°C宽温6E版必需，建议由Emerson授权做VMI，kit=SBC+Flash烧镜像+CF卡8GB+RS-232线，单买裸没Flash镜像现场OS拒启停半天。
- 偏远泵站VME远程：物流季冻，BOM展开备成套SBC+Flash镜像+RS-232线+PMC-X子卡（串口/光纤），按ISA-95不是单件，免到现场发现0163配置RAM512MB原系统要1GB拒启。
真实案例：西北9FA燃机电厂，Mark V VME机架IC3600用（0163配置512MB/128MB Flash，VxWorks 5.5镜像），大修后燃机起机前上电SBC PWR绿但Run不闪，串口boot>卡CRC err Flash镜像坏电容干。翻柜有裸宽温6E无Flash烧镜像，原厂无。记关停老电厂拆套：SBC宽温6E Flash烧匹配VxWorks 5.5镜像（标“2024-08上电PWR/Run闪进boot> shell/千兆ping通”），断VME总空开（SBC不支持热插拔稳拔），拔旧SBC（金手指防静电腕带），插新进槽拧面板螺钉，接RS-232 null-modem DB9连笔记本boot>下原OS镜像从CF卡备份（串口9600bps四十分钟），Run绿闪VxWorks起，Mark V控制器读SCR/FGPA点回来，燃机起机0–3000rpm并网。事后批A类Buffer=1宽温6E SBC测试Flash烧匹配OS版+RS-232线，邻厂互备，交期够停两次调峰季。
