描述
产品详情

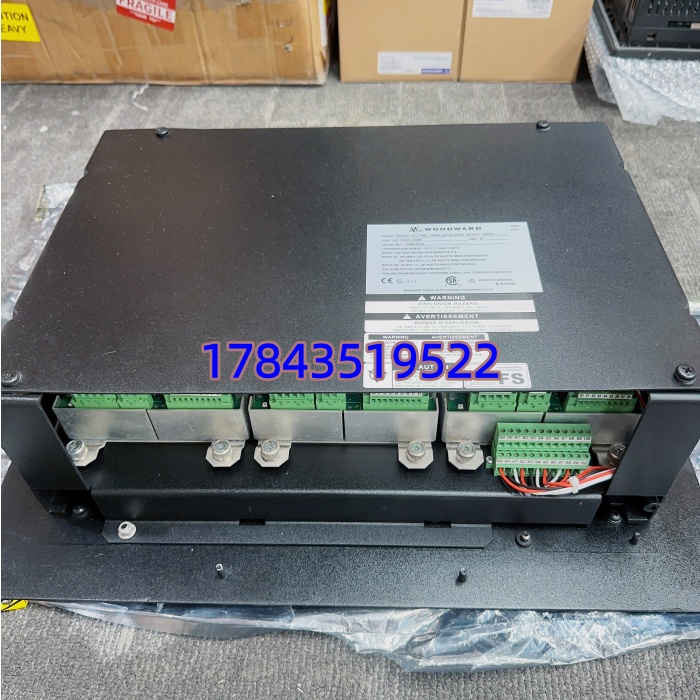

· 型号：8237-1600
· 品牌：Emerson Process Management（DeltaV / Fisher 系列）
· 系列：DeltaV Foundation Fieldbus H1 Power Supply Module（for 8192 Series FF Terminal Blocks）
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Emerson Automation Solutions (Fisher DeltaV) |
| 模块型号 | 8237-1600 Foundation Fieldbus H1 Power Supply Module |
| 配套端子块 | 须与 DeltaV 8192 系列 FF 端子块配套使用（如 8192-0001 / 8192-0600 等带内置匹配电阻版本） |
| 输入电压 | 20～30 V DC（标称 24 V DC 由 DeltaV 系统 PS 或外部直流电源提供） |
| 输出电压 | FF H1 Segment Power，典型 19 V DC（经端子块内 100Ω/250Ω 匹配电阻到总线，空载段电压 ≈19~21V，带载 9~17V 依电流） |
| 最大输出电流 | 1.5 A（受 FF 规范及匹配电阻限制，实际每段建议 ≤90 mA/设备×4 设备/段） |
| 纹ples/噪声 | <100 mV p-p（符合 FF-844 电源纹波要求 <500 mV p-p，典型远优于） |
| 保护功能 | 输出过流限制、短路保护(auto-recovery)、输入反极性保护 |
| 效率 | 典型 >85%（开关稳压拓扑） |
| 状态指示 | 绿色 LED（Power OK），熄灭或橙/红提示输入欠压或过流关断 |
| 安装方式 | 插/锁入 8192 系列 FF 端子块底部或 FF 供电机架导轨槽，带锁紧卡扣 |
| 工作温度 | -10℃ ～ +60℃（机柜内），存储 -40℃ ～ +85℃ |
| 湿度 | 5%～95% RH 无凝露 |
| 认证 | FM / CSA / ATEX / IECEx（依具体批次，本质安全关联取决于配套 8192 本安栅版本），符合 ISA/FF PS-1.0 |
| 物理尺寸/重量 | 约 100×45×75 mm / 0.2 kg |
产品介绍
某炼油装置 DeltaV FF 段频繁掉设备——先查 8192 端子块 Segment Voltage 只有 6V，拆下 8237-1600 量输入 24V 正常但无输出，判定模块内部 DC/DC 失效。它不做通信处理，纯粹是 Foundation Fieldbus H1 总线的”干净直流源”：把 24V 控制电稳压成 FF 规范电压再经端子块内匹配电阻（通常 100Ω 或 250Ω Mason 网络）耦合到双绞线上。波纹控制很严（FF 要求 <500mV p-p），劣品替代易引起设备反复 Join/Leave。
采购上只须确认两件事：你柜内用的是 DeltaV 8192 系列 FF 端子块（不是 Yokogawa 或 Honeywell 第三方 FF 供电单元），且现装正是 8237-1600 或老款 8237-1500——二者物理互换，1500 限流点略低但现场四台 FF 设备/段通常不受影响。换后上电量 Segment 电压，在 DeltaV Diagnostics → Fieldbus Segment 看 Device Count 恢复正常即完成，不需改组态。
替换与升级建议
✅ 直接替换
- 同 PN 8237-1600（含 Emerson / Fisher 标各批次） — 与现 8192 系列 FF 端子块完全兼容，拔出旧模块→插入新模块→确认 LED 绿亮→量 Segment 电压 9~21V（依负载）→DeltaV 在线看设备回归，零组态改动，停机 <5 min。
- 8237-1500（早期版） — 输出特性近似、物理尺寸与接头一致，可双向互替。1500 某些批次标称 Imax 略小但不影响标准 4-device/segment 应用，现场大量混用。建议换新优先订 8237-1600（现产版）。
⚠️ 需改配置／不推荐互替
- 第三方 FF 供电单元（如 Turck、Pepperl+Fuchs 独立 FF 电源调理器） — 电气输出可接近但安装形式不同（DIN rail 独立盒 vs 插块），如原柜是纯 DeltaV 8192 架构需改端子块总成才能换，不建议救急时做。
- DeltaV 普通 24V 直流电源模块（如 MTL5018 或 DeltaV PS 卡） — 不能直接替，无 FF 匹配电阻与纹波限制，直连 FF 总线会使设备无法 Link Active。
❌ 硬件不兼容
- DeltaV AI/AO/DI/DO 电子卡（如 8U 系列）、CHARx 串口卡、PlantWeb 无线网关 — 背板定义完全不同，无法插入 8192 端子块槽位。
若无全新库存可用测试 OK 拆机件过渡（要求卖家提供输出电压及负载调整率测试截图）。请以现柜内 8192 端子块铭牌及 Emerson DeltaV FF Power Supply 手册为准。
