描述
产品详情

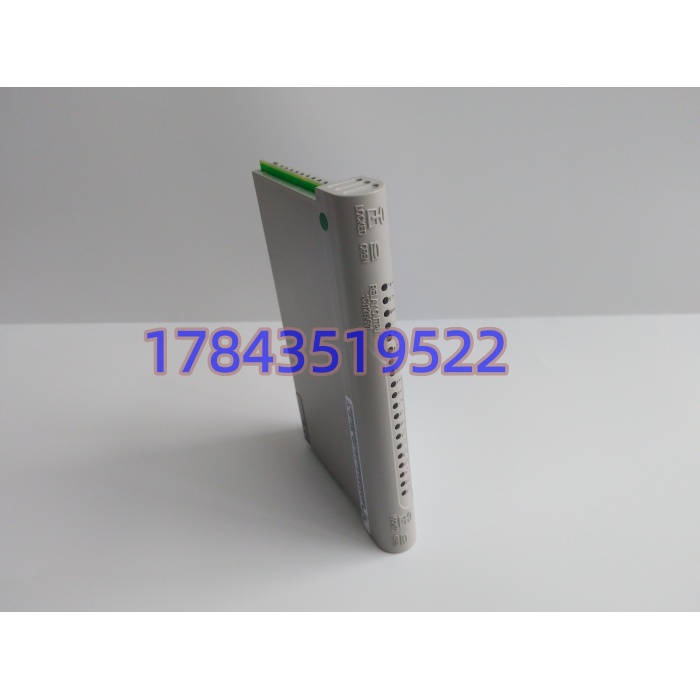

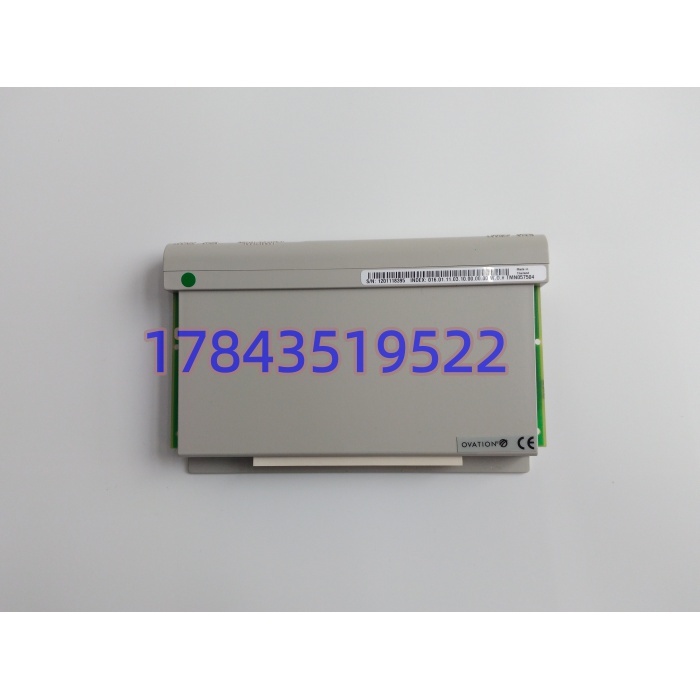

· 型号：1C31219G01
· 品牌：Emerson（Westinghouse）
· 系列：Ovation DCS
技术参数
- 产品类型：继电器输出电子模块（Output Electronics Module），插于继电器底座内
- 通道配置：16 通道（配 1C31223G01 / G2R 底座）或 12 通道（配 1C31222G01 / KUEP 底座）
- 触点形式：Form C（SPDT 转换触点），干接点输出
- 触点容量：典型 2 A @ 250V AC / 30V DC（阻性，具体以继电器选型为准；G2R 与 KUEP 机械寿命不同）
- 逻辑侧供电：18 – 25.5 V DC（由底座经背板辅助电源引入），典型功耗 1.88W，最大 2.5W
- 输出隔离：继电器触点与逻辑电路间 1500–2000 V DC 隔离（依底座与继电器型号）
- 诊断功能：每通道 LED 状态、可配置外部熔丝熔断检测（Blown Fuse Detect）、通信超时诊断
- 响应时间：动作约 15 ms，释放约 10 ms（继电器机械特性，非晶体管级）
- 配对底座：1C31223G01（G2R 16 路）、1C31222G01（KUEP 12 路）
- 安装方式：插入式装入继电器底座，底座固定 Ovation 机架/柜面，支持按规程在线换电子模块

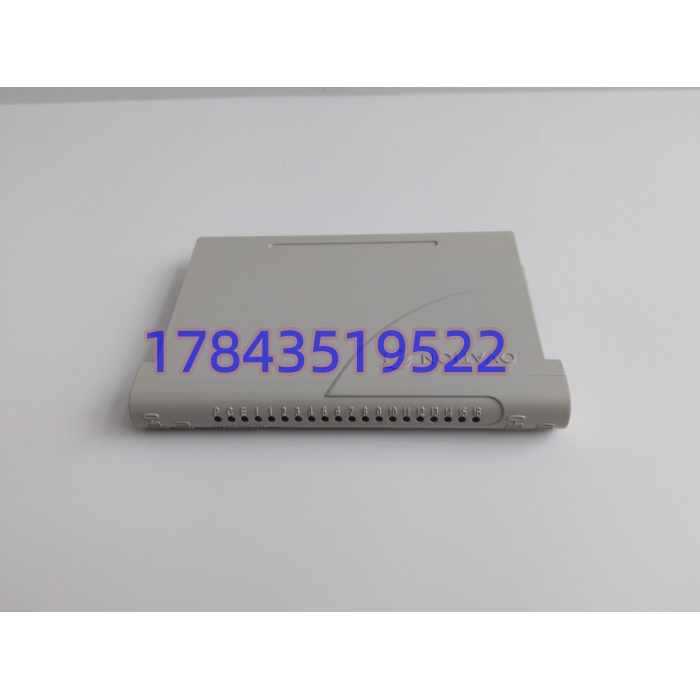

- 状态指示：前端 P（电源）/ C（通信）/ 通道 LED
- 工作温度：0~60℃（操作），存储 -40~85℃
- 物理形态：约 120×50×160 mm 级窄板，约 0.34 kg
- 认证：CE / UL 61010（以原厂 COC 为准）
产品介绍
从汽机 ETS 柜“软逻辑发了跳闸令、硬继电器没动”的事故复盘切入——查下来不是逻辑错，是 1C31219G01 电子模块里驱动 G2R 线圈的达林顿阵列老化，某通道线圈电流起不来，继电器吸合不可靠。这块卡的定位就是 Ovation 继电器 DO 架构里的“逻辑脑”：底座负责高压现场接线和机械触点，1C31219G01 负责背板通讯解码、通道寻址、线圈驱动和熔丝诊断。在某个 300MW 机组 DEH/ETS 改造里碰到过，原柜继电器 DO 报“Fuse Open”但现场端子没断，换这块电子模块后诊断清零——逻辑板和功率底座分离的设计，让维护班不用动一根高压线就能完成 80% 的 DO 故障修复，MTTR 从 2 小时压到 15 分钟。
商业采购上，它的核心卖点是 “一电模块覆盖两底座”：备 1C31219G01 一块，既能修 G2R 16 路柜又能修 KUEP 12 路柜，库存种类压下来。但得泼冷水：它不是 PMOD、不自带端子排、不能当 24V 晶体管 DO 用，采购单写“1C31219G01 一块”必须同步确认柜里是 1C31223G01 还是 1C31222G01 底座，否则到货是块裸逻辑板，现场没底座插不上。严格来说，它只在 Ovation 控制器固件匹配（W131/W132/W133 节点）且底座型号对应时跑满熔丝诊断，老 DEH 机架若混用非标底座，熔断检测可能失效，别盲目信“全兼容”话术。
替换与升级建议
✅ 直接替换
- 同型号 Emerson 1C31219G01（不同 Rev/日期码）：逻辑侧针脚、底座接口、固件握手一致。原底座保留，只抽旧电子模块插新件，Ovation 自检过即跑，无组态改动。建议换前拍底座型号（G2R/KUEP）和通道熔丝规格。
- 1C31219G01-1（带尾缀）：西屋原厂常见写成 1C31219G01-1，硬件等价，直替无碍。
⚠️ 软件兼容（需改配置）
- 跨底座混插（G2R 底座插 KUEP 专用老电模块或反之）：物理能坐进去，但通道数（16 vs 12）和熔丝检测映射不同，Ovation 硬件目录需重认槽位，SCADA 点表地址重排，改动 0.5–1 人天。
- 用 1C31125G02（24V 晶体管 DO PMOD）替继电器 DO 功能：输出性质从干接点变 24V 源型，现场若原设计是继电器隔离驱动 220VAC 阀，直接替会丢高压隔离，必须改前端回路加中间继电器，属于接线级返工。
❌ 硬件不兼容
- 1C31219G01 当 AI 卡用：网店误标“16 路 4–20mA 输入”纯属张冠李戴，针脚与底座完全不对，硬插 G2R 底座无模拟前端会废板。
- 5X 系列 AO/AI PMOD 或 1C31125G02：Ovation 架构里继电器 DO 电子模块与模拟量/晶体管 PMOD 分属不同插槽家族，不能互插，只能依赖库存找正确 1C31219G01+对应底座。
