产品详情

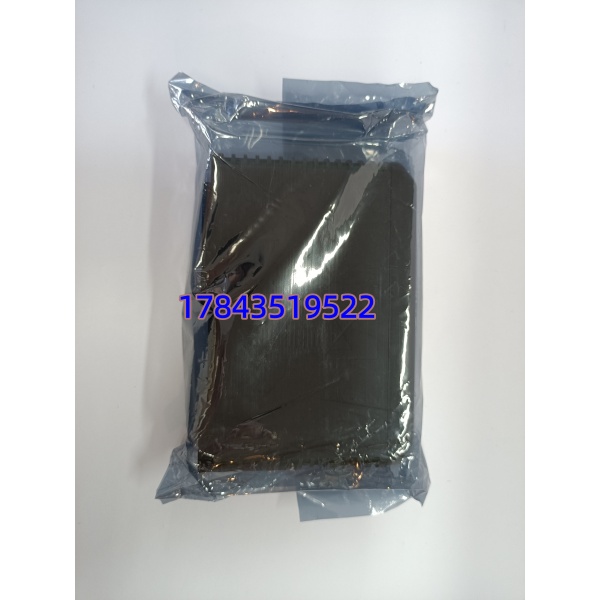

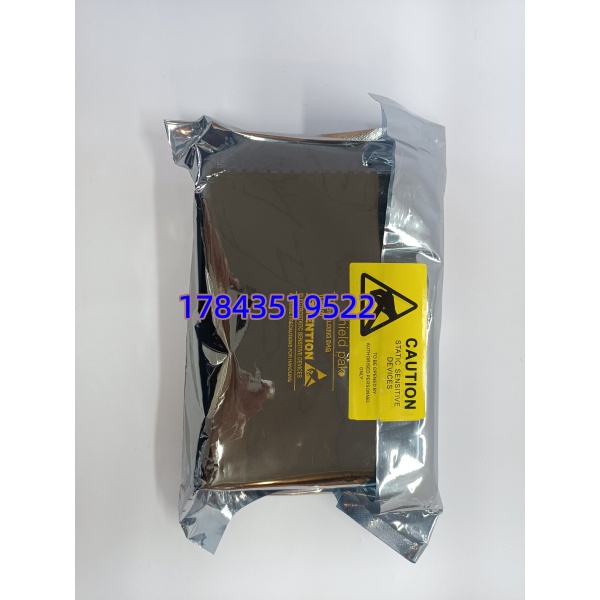

· 型号：KJ2005X1-MQ1（12P6381X022），套装含 VE3008 电源模块 + CE3008 控制器载板 + 处理器卡
· 品牌：Emerson
· 系列：DeltaV DCS — S-Series / MQ Controller Node
规格参数
- 产品全称：Emerson DeltaV Controller Kit — VE3008 Power + CE3008 Carrier + KJ2005X1-MQ1 Processor (P/N 12P6381X022)
- 适用系统：Emerson DeltaV v11/v12/v13/v14（S-Series 及部分 M-Series 升级兼容，以 Project 中 Hardware 库版本为准）
- 处理器：Intel Atom E640T 双核 1.0 GHz，工业级
- 系统内存：1 GB DDR3 SDRAM（控制数据缓存）
- 非易失存储：4 GB eMMC Flash（存控制策略、历史缓存）
- 控制容量：最大 ≈200 个控制模块（Function Block），支持本地 I/O ≈1000 点（依具体版本）
- 扫描周期：可组态 50 ms～2 s（典型过程控制 500 ms～1 s）
- 以太网接口：2 × RJ45 10/100/1000Base-T，支持冗余控制网络、Modbus TCP、OPC DA/AE
- 现场总线：通过 CEX 扩展或背板连接 DeltaV M/S 系列 I/O（DeviceBus），支持 HART、Foundation Fieldbus（需对应接口卡）
- 冗余支持：可配双控制器 1:1 热备，切换 <2 扫描周期无扰动（需第二套相同 Kit + 冗余电缆）
- 供电输入：DC 24V ±10%（由 VE3008 模块处理，典型功耗 ≈25W / 1.5A @24V）
- 状态指示：RUN（绿）、ERR（红）、COM（黄—网络活动）、PWR（电源 OK）LED
- 组态软件：DeltaV Engineering Station — Control Studio / Hardware Setup（自动识别 HW Type）
- 安装方式：插入 DeltaV 控制器机架（Carrier / 垂直安装机架），DIN 导轨兼容底座固定
- 工作温度：0 ～ +60℃（储存 -40 ～ +85℃）
- 相对湿度：5%～95% RH 无凝露
- 认证：CE、UL 61010-1、CSA、IEC 61131-2、ATEX/IECEx Zone 2（Class I Div 2 Grp B,C,D）
- 尺寸/重量：控制器机架单元 ≈225×144×96 mm，全套 Kit ≈1.5 kg
产品介绍
这套是 Emerson DeltaV 系统 S-Series/MQ 节点的控制器核心套件——VE3008 负责给节点供稳压控制电，CE3008 是控制器载板/底板提供背板总线，KJ2005X1-MQ1（12P6381X022）是跑控制策略的 CPU 卡。三者合起来就是 DeltaV 里真正”跑 PID 和顺控”的大脑，下接 M/S 系列 I/O，上连 DeltaV 控制网络与操作员站。
和老款 MD Plus（KJ3002 之类）比，这套 Intel Atom 平台控制模块容量扩到 200 个，支持原生冗余和千兆网络。坦白讲，替换时最容易踩坑的是 Firmware 版本——新模块的 Boot/FW 必须 ≤ 工程中 DeltaV 版本支持的最高 FW，否则节点起不来或报”Unsupported Hardware”。另外 VE3008 电源模块有 AC/DC 输入之分，订备件务必核对原柜是 120/230VAC 还是 24VDC 输入版，别只看 KJ2005X1-MQ1 就下单。
应用场景与行业案例
痛点切入
我在炼化装置遇过主控制器 CF 卡扇区损坏导致节点离线，冗余备 CPU 正常接管无扰动——但随后发现备 CPU 固件比主 CPU 旧两个版本，同步偶尔报差异告警。换主 CPU 时选了同 Kit 新件，上电后发现 DeltaV v12 工程库不支持新 FW（需先升 Engineering Station 补丁包），临时退回旧模块等窗口期升库。教训：买新备件前先确认现场 DeltaV 版本支持的最高 Firmware，不确定时买同 Rev 二手测好再装机。
典型场景
- 炼油/乙烯/化肥装置 — 反应釜温度/压力多回路 PID + 顺控联锁，需 1:1 冗余防非计划停车
- 火电厂化水/输煤/除灰 — DeltaV 作为辅网 DCS，本地 I/O 就近挂载减少电缆
- 制药批次工艺 — 配方管理、Phase 顺控由该控制器执行，与 DeltaV Batch 原生集成
- 液化天然气接收站 — 低温罐区压力安全联锁，需 SIL 2/3 兼容架构（配合 SIS 分开）
- 老 DeltaV M-Series 升级 — 保留 I/O 卡件，更换控制器节点为 S-Series（含此 Kit）获取更大容量
真实案例
某百万吨乙烯装置大修，预防性更换一台偶发”Controller Not Responding”的 DeltaV 节点（KJ2005X1-MQ1 老版）。因事先从工程师站 Read Node → 记下 Firmware Version（v12.3.1），订 Kit 时指定同 FW 等级或要求卖家预刷。断电拔出旧 VE3008+CE3008+CPU 总成，插新 Kit，上电节点自动从网络下载控制策略（Download on Boot — 若使能），约 90 秒 RUN 灯常亮，核对 I/O 全绿后投入。老师傅说：以前怕换控制器要重组态，其实 DeltaV 策略存在网络数据库，模块本身只存运行时副本——但 FW 版本不匹配才是真拦路虎。
