描述
产品详情

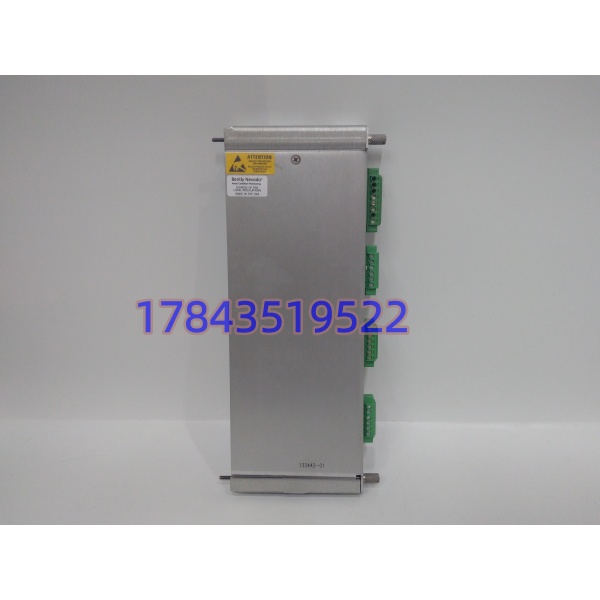

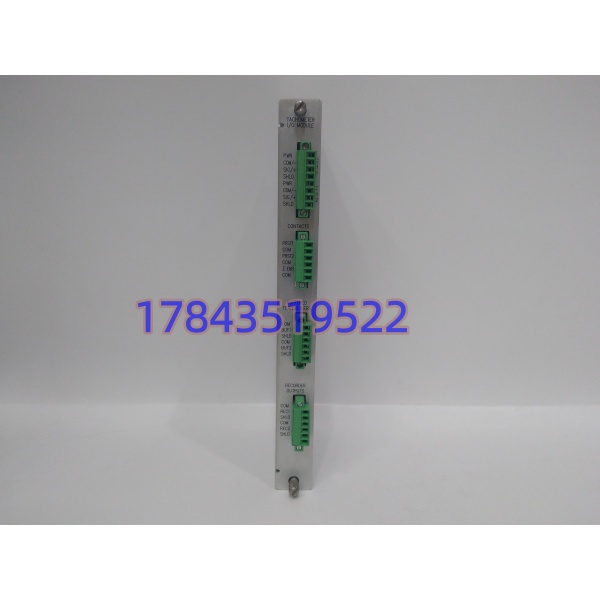

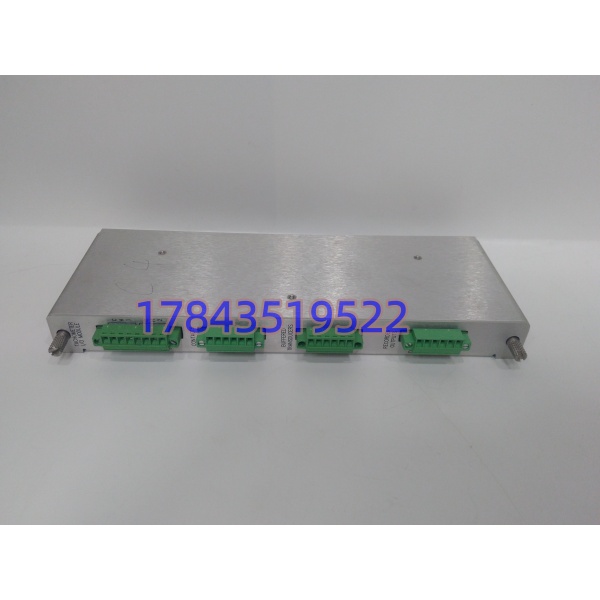

· 型号：133442-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500 Monitoring System
规格参数
- 产品类型：I/O模块，内部端子
- 所属系统：Bently Nevada 3500系列监测系统
- 配套模块：3500/50 或 3500/50M 转速表模块
- 输入通道数：2通道（主流说法） / 12通道（个别渠道），差异极大，以实物为准
- 适用探头类型：电涡流探头（Proximity Probe）或磁阻传感器（Magnetic Pickup）
- 输入信号范围：+10.0 V 至 -24.0 V
- 输入阻抗：20 kΩ
- 电源功耗：5.8 W
- 转速精度：±20 rpm/min
- 工作温度：-30°C 至 +65°C
- 尺寸：241.3 mm × 24.4 mm × 241.8 mm
- 产品状态：停产（Obsolete） ，OEM已宣布过时，市面流通二手/拆机/翻新件
产品介绍
搞过汽轮机超速保护的同行都清楚，3500系统里测转速是个“双卡配置”——前面一块3500/50M转速表模块做信号处理，后面再插一块像133442-01这样的I/O模块负责把现场探头信号接进来。这俩卡少了谁，转速通道就是摆设。
这型号最实在的活儿就是把现场来的电涡流探头或磁阻传感器的信号引到系统里，然后转速表模块根据这些信号算转速、加速度、旋转方向，超速了跳车、零速了启机。3500/50M模块能接受最多255个事件/转的输入，满量程能跑到99999转/分——对大机组的转速测点来说够用了。
不过3500系统本身也在被逐步替代的过程中。有案例显示，3500的保护卡被OEM宣布过时后，一家电厂的超速保护卡同时失效导致汽轮机无法启动，最后选择用现代的超速检测系统（如Istec SpeedSys 200）整体替换了原来的BN3500系统。这说明什么？如果你现场还在用这套系统，备件该囤就囤；如果系统已经老到连厂家都不支持了，也得开始琢磨整体升级的预案了。
应用场景与库存策略
这种I/O模块本身是纯无源通道，故障率不算高，但它面临的现场风险也很直接——端子进水腐蚀或者电缆被拉断。某次现场排查，转速信号时有时无，换了探头、换了前置器、换了3500/50模块都没用，最后发现是I/O模块内部端子排上的一颗螺丝松了，接触电阻飘忽不定。排除这个故障花了两天，期间机组只能降负荷运行。
典型场景与备货建议
- 汽轮机/发电机 – 超速保护系统：配合3500/50M模块，监测轴转速并触发超速跳车。库存策略：每个在用转速通道备 1块I/O模块，存放在干燥防静电环境。
- 压缩机/风机 – 零速监测：用于启机逻辑判断，确认转子已经停下来才能盘车。库存策略：备 1块冷备 + 同时备好配套的3500/50M处理模块，两者缺一不可。
- 老旧机组延寿运行：系统停产多年，原厂已不提供卡件更换。库存策略：按 未来3-5年故障概率 一次性囤够，建议1.5:1比例囤货。
- 系统升级过渡期：从BN3500迁移到新超速保护系统前，过渡期仍需维持旧系统运行。库存策略：至少备 1块冷备 撑过过渡期，同时规划新系统的备件策略。
真实案例
前面提到过那个案例——一家电厂的Bently Nevada ODS系统三块超速保护卡同时失效，汽轮机启动不了，直接导致发电机停电。事后排查发现不是探头的问题，而是系统供电异常导致输出信号中断，3500/50M转速计模块和零速卡一起失效。更要命的是，这套BN3500系统已经被OEM宣布过时了，根本买不到替换卡件。最后电厂被迫整体更换成新的超速保护系统，从设计到施工再到调试，停机时间拖得很长。如果早点意识到系统已停产、提前囤一批关键备件，至少能先让机组转起来再谈升级。
