描述
产品详情

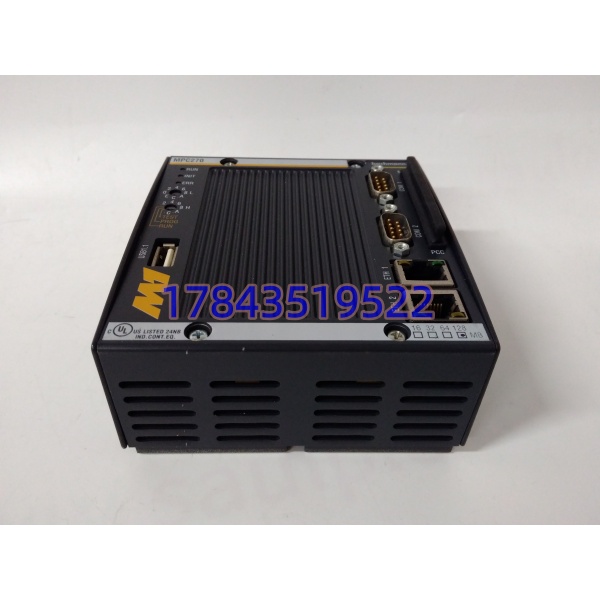

· 型号：MPC270-128512M
· 品牌：Bachmann electronic GmbH
· 系列：M1 Automation System – MPC200 CPU 模块
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| CPU | 嵌入式 Intel Celeron 或 Pentium III 级，400 / 650 / 700 MHz 三种出厂选项，MPC270 主流 700MHz |
| 工作内存 | 128 MB DRAM（SDRAM），型号尾标”128″指代此项 |

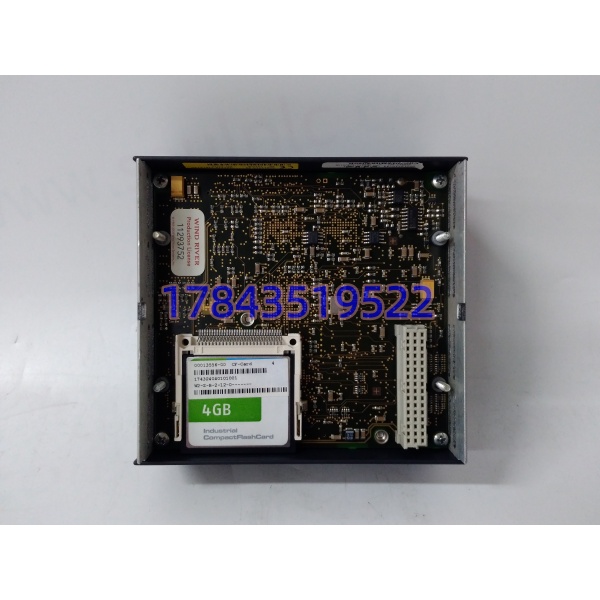

| 程序/数据存 | 512 MB 介质——常见解释有二：① 配 512MB CompactFlash（CF Type I 插槽外置）；② 板载 512MB Flash/NAND。尾标”512M”即此。另有板载 8MB 系统 Flash（4MB 给 OS） |
| 保持内存 | 512 kB 电池后备 SRAM + 64 kB nvRAM（无电池） |
| 操作系统 | Bachmann RTOS / VxWorks 内核，支持 IEC 61131-3（LD/FBD/ST/SFC/IL）+ C/C++ |
| 背板总线 | M1 背板，100 Mbps 级，带 M1 I/O、通讯、运动模块（ACR222 等） |
| 以太网 | 2×10/100Base-TX RJ45，跑 Modbus TCP / TCP-IP / Bachmann 专协议 / EGD 类 |
| 串口 | 1×RS232（编程/调试）+ 1×RS232/422/485（可组态主从） |
| USB | 1×USB 1.1（Host，接键盘/优盘/授权） |
| 现场总线 | 板载 CAN；通过背板扩展 EtherCAT 主站（原生）、PROFIBUS DP、Modbus RTU |
| 运动控制 | 配 ACR222/2 等做多轴（可达 16 轴级）电子齿轮/CAM，EtherCAT 同步周期亚 ms |
| 供电 | M1 机架背板送 5V DC + ±15V，典型 8W，无外供端子 |
| 电池 | 板载 3.6V 锂池保 RTC+SRAM，可热换 |

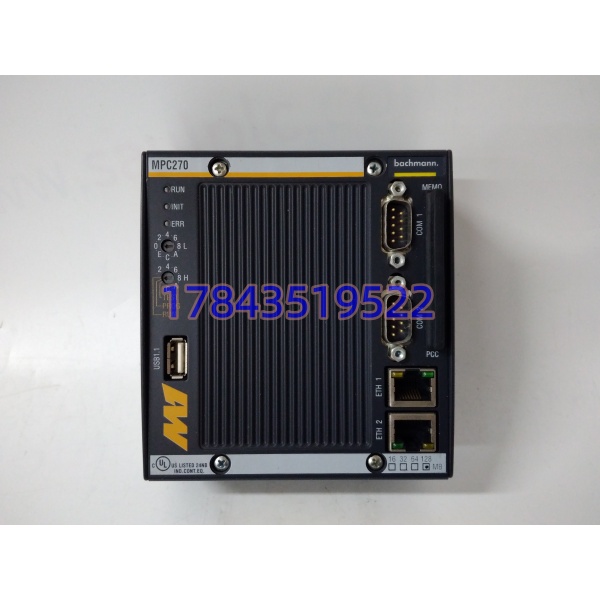

| 指示 | 前面板 3 LED（RUN / INIT / ERROR）+ 以太网 LINK/ACT |
| 地址 | 旋转十六进制拨码设 CPU-ID |
| 热插拔 | M1 机架不支持 CPU 带电插拔；冗余配置（M1 双机）切备机后可维护备侧 |
| 安装 | M1 专用机架槽位（非 DIN 单挂，虽模块本身 47mm 宽近似 DIN 但必须进 M1 背板） |
| 尺寸重量 | 约 131×47×64 mm 或 330×63×45 mm（各渠道标法不一，以壳体为准），约 0.6 kg |
| 工作温度 | 0–60℃ 标准无风扇；ColdClimate 版 -30–60℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内，抗振 IEC 60068-2-6 |
| 认证 | CE / UL / CSA / DNV-BV-ABS（船级）依版本 / RoHS |
| 同系件 | MPC240（低配）、MPC265、MPC293（高配）、MPE270（扩展）、CF512MB/CF4GB 存储变体 |
| 生命周期 | MPC270 基础型归 Bachmann Legacy（CVE-2020-16231 列 EOL 控制器），128512M 尾标件原厂停订，流通以拆机/项目结余为主；新项目推 MPC293 或 Bachmann 新 M2 系 |
| 渠道误标 | “ARM Cortex-M7″”1GHz 四核 A9″”IP67″”150V 供电””8入4出 AIO”均错，属把 Bachmann 其他系列或竞品参数套上来 |
产品介绍
MPC270-128512M 是 Bachmann M1 系统里”带 PC 基因的安全控制脑”——和 GE 90-70 的 486、ABB PM803F 的 80960 同代思路：用嵌入式 x86（Celeron/Pentium III）跑实时内核，既干 PLC 逻辑又干运动控制又干通讯网关，128MB DRAM 跑工程、512MB CF 存日志和历史数据。它和 Bachmann 低端 MC205/MC210（无 OS、纯 PLC）的分水岭就在”有 Pentium 级 CPU + 有 CF 存储 + 有 EtherCAT 主站”。尾标 128512M 是商务写法，原厂手册里通常拆成 “MPC270” + “CF512MB” 两个选件号组合，渠道商合成一根字符串就成了 MPC270-128512M。
坦白讲，这卡渠道参数比 HIMA F7123 还野——搜一圈能找到 ARM Cortex-M7、四核 A9 1GHz、IP67、150V 供电、Cortex-M7+1MB Flash 四种完全脱离原厂的描法，都是 SEO 文案把 Bachmann MPC 系列和 STM32/倍福 CX 参数互抄。 现场判定唯一准绳：。我在风电变桨备件库见过单写” 512M”发来一颗 MPC240（64MB DRAM），插 M1 机架因内存不足启动到 INIT 就卡死。买件必须写全”-128512M M1 CPU”，别光写 。
应用场景与行业案例
退化表现：锂池耗尽导致 RTC 偏+SRAM 程序丢（上电 INIT 灯常亮）、CF 卡读写坏块导致历史数据断、700MHz 版长期满负荷运行后时序轻微漂移（EtherCAT 同步周期从 250µs 滑到 260µs）、或 M1 背板 5V 纹波大触发不定期 INIT 复位。最隐蔽的是”CF 卡老化假死”——控制正常但数据记录每隔几天丢一小时，查 CPU 健康全绿，最后故障在插槽里的 CF 卡不是 CPU 本体。
- 风电变桨/偏航控制：每叶独立 M1 架， 跑变桨 PID+EtherCAT 驱伺服，512MB CF 存故障录波，海边盐雾靠三防和宽温版。
- 轨道交通信号（欧洲项目）：Bachmann M1 做联锁辅助， 管计轴器、信号机状态，DNV/ABS 船级+轨交双认证。
- 水电厂闸门群控：多闸门液压泵站顺控+比例阀 PID， 带 Modbus TCP 上 SCADA，CF 存操作审计。
- 造纸/塑料挤出多轴同步： + ACR222 做电子齿轮，16 轴级 CAM 曲线，EtherCAT 周期确定性比软 PLC 稳。
- 老 M1 系统续命：原 （64MB DRAM+无 CF）升 -128512M，工程重编译下装，I/O 映射不变，历史记录容量翻几倍。
真实案例：2023 年西北某风场，#7 机组变桨 M1 架 每周一凌晨 INIT 灯闪 3 秒后自恢复，变桨控制无中断但故障录波缺段。拆回查：锂池电压 2.4V（标称 3.6V），SRAM 里 CPU-ID 和工程校验在低温凌晨被 RTC 紊乱连带清掉一次，重启后从 CF 重读工程恢复。库存调一颗同 -128512M 拆机件，换新锂池，CF 卡镜像备份后克隆到新卡（旧卡有 3 个坏块），插回去连续 30 天无 INIT 闪。运维班长原话：”以为 CPU 快死了，结果是纽扣电池熬了九年，加上 CF 卡悄悄长坏块——两颗都不是贵件，但放一块儿就让录波每周丢一次，CVE 审计时差点被挑。”
