描述
产品详情

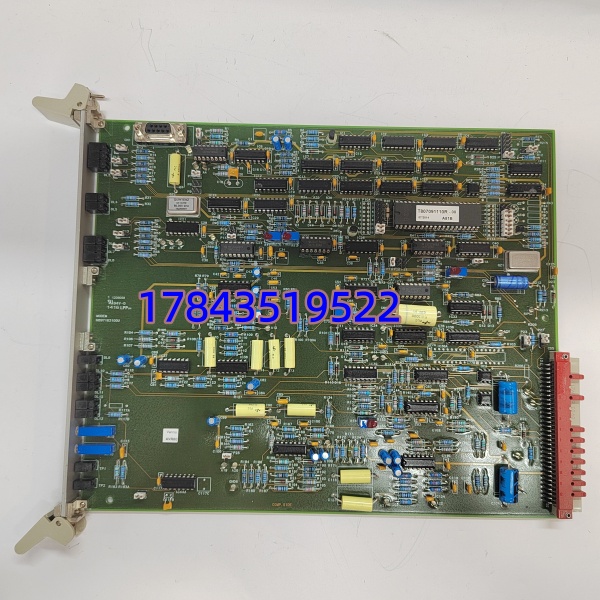

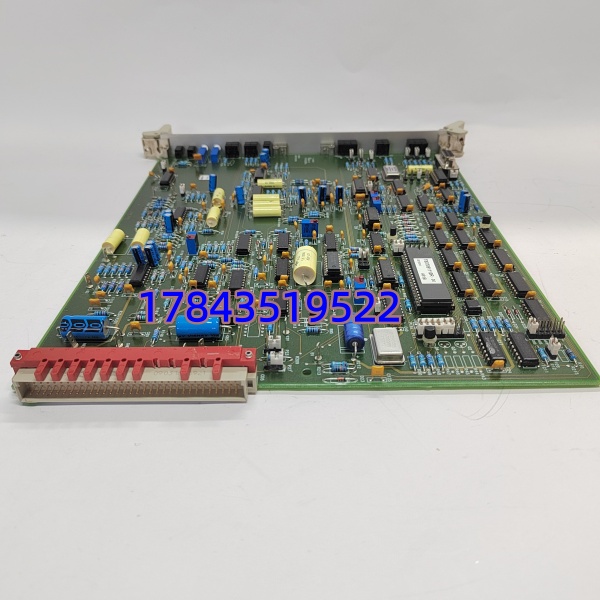

· 型号：N897163510Q / N897163050Q / N897163100U（MODULE MODEM，ALSTOM Grid 标；N897163100U 常为完整调制解调器单元或板级组件，具体以实物铭牌为准）
· 品牌：ALSTOM（现 GE Grid Solutions）
· 系列：MiCOM Px 系列保护继电器配套 / Synchroniser / Teleprotection Equipment
规格参数
- 产品类型：Alstom / GE Grid 串行数据 Modem 模块或板卡（Teleprotection / SCADA Data Modem）
- 适用系统：MiCOM P541/P542/P543/P545/P846 等带串行通信口的线路保护；Synchroniser 同期/远动柜；部分 ECS 远动 RTU
- 安装形式：插保护装置专用扩展槽（N897163510Q/N897163050Q 多为板卡）或独立 19″ 机箱模块（N897163100U 偏向完整 Modem Unit）
- 调制标准：Bell 103 / ITU-T V.21 / V.22 / V.23（FSK），部分版本支持 QAM/PSK 用于更高数据率（依固件）
- 数据速率：保护命令模式典型 300 / 600 / 1200 bps（纵联保护命令）；数据模式可达 2400～33600 bps（依线路带宽）
- 接口（DTE侧）：RS-232（DB9/DB25 或端子排 TTL 转 RS-232），部分版本 RS-485 可选
- 线路接口：音频 600 Ω 平衡 / 4-wire E&M / 2-wire acoustic coupling（依配置），适配电力线载波机音频口或租用电话话路
- 隔离：DTE↔线路 光电/变压器隔离 ≥1500 V AC（1 min），防地电位差
- 时钟模式：内部晶振或外部线路时钟（从载波机提取）
- 前面板/状态 LED：PWR（电源）、TD/RD（发送/接收）、CD（载波检测）、ERR（错误/失步）
- 供电：由保护装置背板供给（典型 +5 V DC / +24 V DC 依版本）或独立 230 V AC / 24 V DC（N897163100U 独立机型）
- 诊断：本地环back（Analog / Digital loopback）测试，支持 AT 指令集子集或 Alstom 专用诊断菜单
- 工作温度：-20 ～ +70 ℃（工业级），存储 -40～+85℃
- 相对湿度：5%～95% 无凝露
- EMC/抗扰：IEC 60255-22-x（ESD ±8kV contact / ±15kV air，EFT ±4kV），适用于变电站环境
- 尺寸（板卡）：约 130×80 mm（依插槽）；独立单元 ≈483×44×200 mm（1U 19″）
- 认证：CE、KEMA、GOST-R（依批次）
- 配套电缆/附件：Alstom 专用编程/调试线（如 XN11 系列）通常单独订购
产品介绍
N897163510Q / N897163050Q / N897163100U 是 ALSTOM（现 GE Grid）保护及远动系统中用的串行 Modem——简单说就是把 MiCOM P543 等保护装置的”允许/闭锁/远方跳闸命令”或 RTU 数据调制成音频频带，通过电力线载波机或音频租用话路送到对侧解码还原。N897163510Q/N897163050Q 通常是插在保护装置扩展槽内的子板，N897163100U 更接近独立调制解调器单元。这对纵联差动或许可式保护至关重要——Modem 挂了等于保护命令传不过去，区外故障可能拒动或误动（依整定逻辑）。
坦白讲，这模块现场故障率低但一旦坏很难临时修复——最常见是音频口雷击感应过压打坏线路变压器或 RS-232 口 ESD 损坏。GE 对 Alstom legacy modem 部分已无新货，靠测试拆机件。有一点要注意：N897163510Q 与 N897163050Q 通常版本/固件微差（波特率范围或接口定义），换件尽量核对原标签完整号，不同批次有时需重设拨码（线路阻抗 600Ω/1400Ω、2-wire/4-wire 选择）。
应用场景与行业案例
痛点切入
220kV 线路纵联保护（MiCOM P545）采用允许式逻辑，两侧通过电力线载波+Alstom Modem（N897163510Q）传允许/闭锁令。雷雨季一侧 Modem CD 灯灭——载波机能通但 Modem 收不到载波检测，查为音频口变压器击毁。原厂答复 lifecycle end，临时用备用话路+便携式 Modem 过渡，停机更换测试好拆机件后恢复正常。这类保护命令 Modem 建议每条线路主备通道各留一块冷备。
典型场景
- 高压输电线路纵联保护 — P543/P545 + Modem 经 PLC 或光纤音频口传允许/闭锁/远跳命令（Command Teleprotection）
- 变电站远动 RTU — 经租用模拟话路或载波机传 SCADA 数据（负载远动报文，低速率）
- 水电/火电厂同期/同步系统 — Synchroniser 柜 Modem 传相角/频率数据做联络线同步
- 老旧微波/载波系统 — 替代原装 Western Electric / AT&T Modem，保持 MiCOM 兼容协议
真实案例
某 500kV 变电站两条 220kV 联络线采用 MiCOM P545 + Alstom Modem 经电力线载波允许式纵联。年检模拟拔出 Modem 做通道中断试验（对侧收不到允许令正确闭锁），恢复时发现原槽位 Modem 上电 CD 灯不亮——确认为板级电源模块失效。库房有经 MiCOM 装置联机 loopback 测试（本地模拟载波检测通过、串口自发自收 OK）的拆机件，停电拔出旧件插入新件，拨码完全复制（600Ω 4-wire、1200 bps FSK），装置识别正常，保护通道测试全 PASS。继保工说——保护 Modem 这种东西别等年检才发现挂了，每年做通道测试时顺带看 LED 状态。
