描述
产品详情

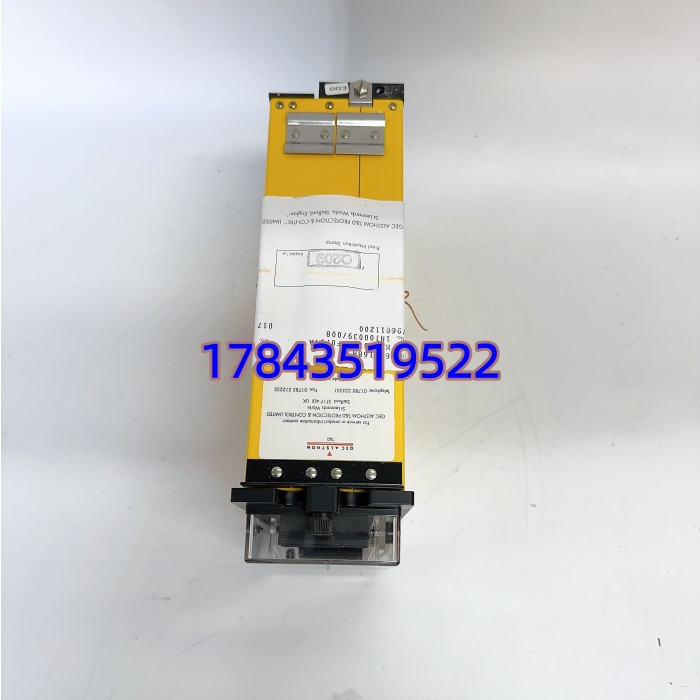

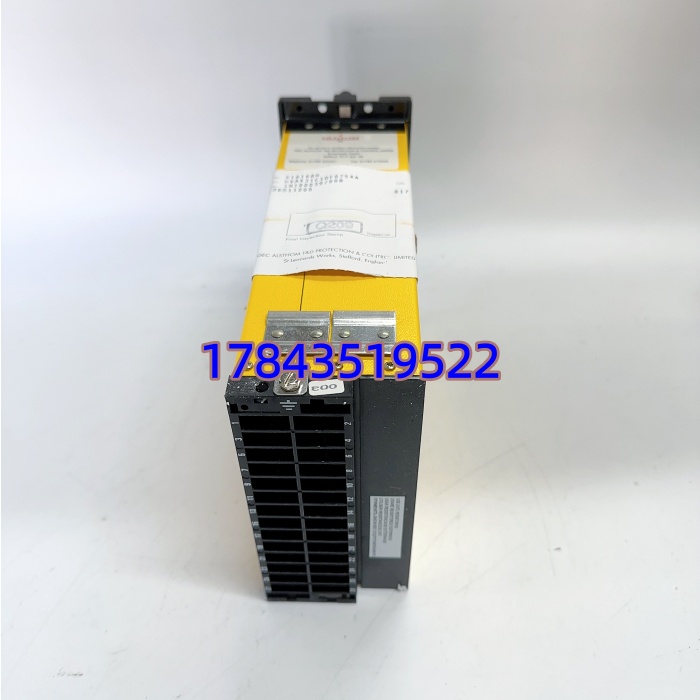

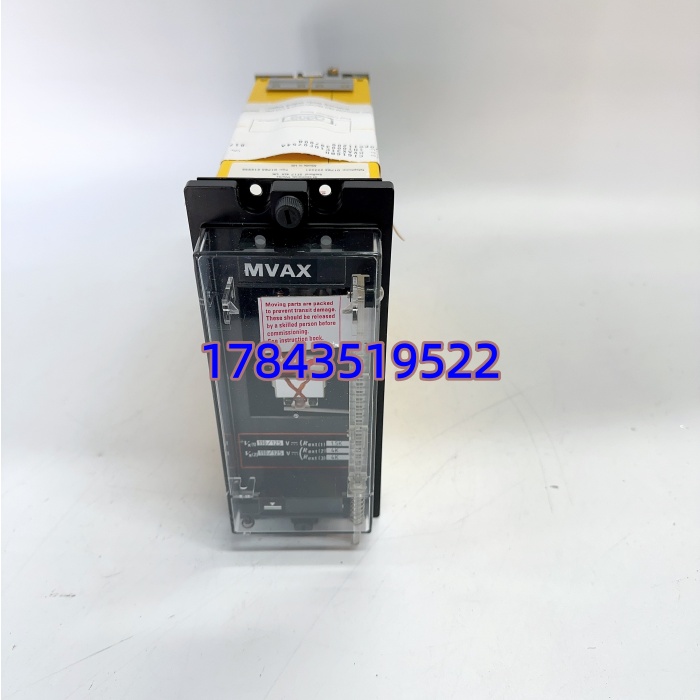

· 型号：MVAX31C1DF0754A
· 品牌：ALSTOM（GE Grid Solutions）
· 系列：MVAX31 跳闸回路监视继电器
规格参数
- 产品类别：跳闸电路监控继电器（Trip Circuit Supervision Relay）
- 完整型号：MVAX31C1DF0754A
- 辅助工作电源：110/125 VDC（典型工作范围 87.5–137.5 VDC，具体以铭牌为准）
- 监视覆盖范围：同时监视断路器在合闸和分闸状态下的跳闸回路完整性
- 故障检测能力：检测跳闸线圈开路、短路、接线不良及跳闸电源消失等异常
- 内部结构：包含 3 个独立监视单元（报警、合闸态监视、分闸态监视）
- 报警延时：内置约 400ms 掉落延时，防止系统正常动作或瞬时电压波动时误发信号
- 输出触点：提供 3 对电气独立的常开/常闭转换触点，用于驱动光字牌或远传报警
- 触点寿命：额定负载下机械寿命不低于 10,000 次操作
- 绝缘性能：绝缘电阻大于 10 MΩ（500V 兆欧表测量）
- 安装方式：支持 Size 3 规格的面板嵌入式或导轨安装
- 工作环境：适应变电站强电磁干扰环境，工作温度通常为 -25°C 至 +70°C
产品介绍
MVAX31C1DF0754A 是 ALSTOM MVAX 系列中一款经典的跳闸回路监视继电器。它的核心价值在于能够对高压断路器的跳闸回路进行全天候、无死角的“健康体检”。与只能在断路器合闸时进行监视的简易型号（如 MVAX21）不同，MVAX31 利用断路器辅助开关配合内部三个独立的监视单元，实现了无论断路器处于合位还是分位，都能持续监测跳闸回路是否完好。
一旦检测到跳闸线圈断线、控制电源消失或回路接触不良，它会在约 400ms 的防抖延时后可靠地发出报警信号，提醒运维人员提前介入处理，有效避免了因跳闸回路隐患导致故障时断路器拒动的恶性事故。
应用场景与行业案例
痛点切入
变电站内某条馈线发生短路故障，保护装置正确发出了跳闸指令，但断路器却纹丝不动，最终导致上级主变越级跳闸，扩大了停电范围。事后排查发现，该断路器的跳闸线圈早已断线，但常规回路无法在分闸状态下监测到这一隐患。如果在故障前安装了 MVAX31，就能提前发出“回路异常”警报，避免这次大面积停电。
典型场景
- 110kV/220kV 变电站保护屏改造：作为 ALSTOM MiCOM 系列保护屏的标准配套组件，用于监视进线和出线断路器的跳闸健康度。
- 发电厂升压站及厂用电系统：监视发电机出口断路器及高压厂用变压器的跳闸回路，确保机组安全。
- 轨道交通牵引供电系统：用于地铁或高铁的牵引变电所内，保障直流快速断路器的可靠动作。
- 大型石化企业总降变电站：在对供电连续性要求极高的化工配电系统中，预防关键高压电机和变压器保护拒动。
真实案例
华北某 220kV 枢纽变电站进行春季预防性试验时，继保班组对一台运行多年的 ALSTOM 保护屏加装了 MVAX31C1DF0754A 继电器。投运第二天，监控系统就收到了该继电器发出的“跳闸回路异常”报警。运维人员紧急停电检查，发现该间隔断路器的跳闸线圈引线由于长期震动已经松动脱落。老师傅感慨道：“这继电器真是立了大功，如果等到下次线路故障时才暴露，那就是严重的断路器拒动事故。”
