描述
产品详情

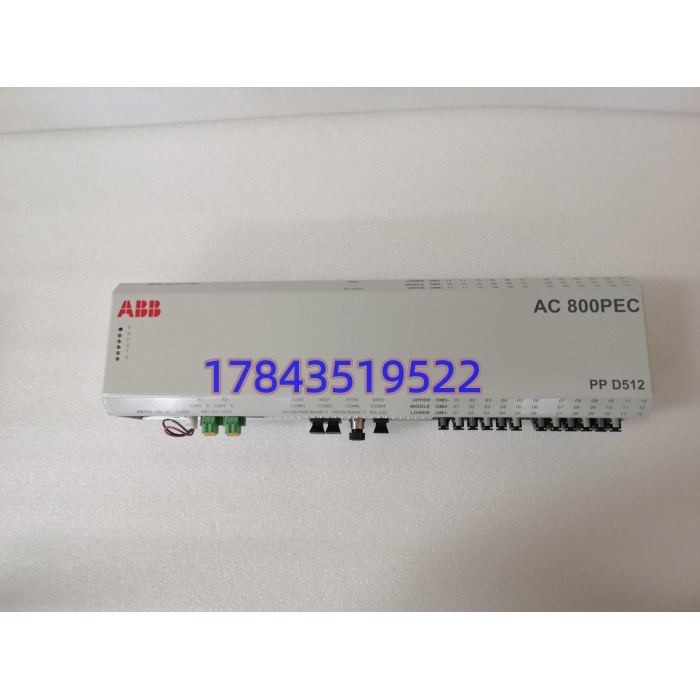

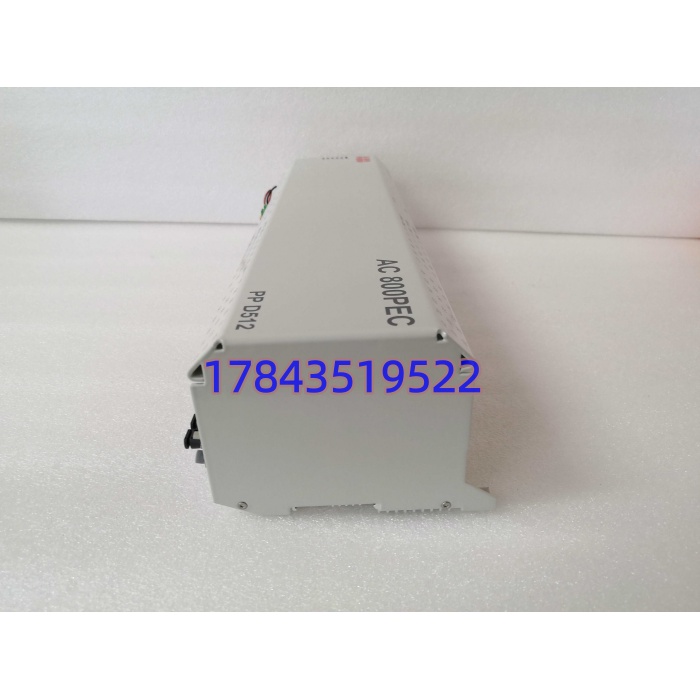

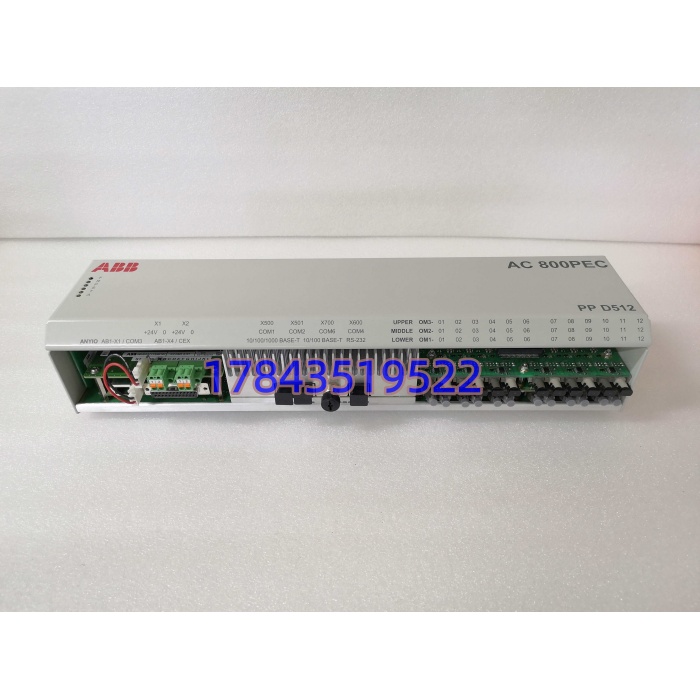

· 型号：PPD512 A10-15000
· 品牌：ABB
· 系列：AC 800PEC（Power Electronic Controller）
规格参数
| 参数项 | 规格值 |
|---|---|
| 物料号 | 3BHE040375R1023（后缀 1023 = 标准励磁/高压变频配置版本） |
| 型号串 | PP D512 A10-15000（A10=硬件代次，15000 表征 15A 级电源/15A 冗余分配相关标识，渠道页解释不一，以铭牌为准） |
| 产品身份 | AC800PEC 主功率处理器（Power Processor），非 PM864 类 AC800M CPU，非 PPD512 被误传的“AC800M 电源分配模块” |
| 处理器 | 高速 RISC/DSP + FPGA 协处理，闭环控制周期最小 50 µs |
| 内存 | 板载高速 RAM（控制算法工作区）+ Flash（固件/工程存放） |
| 背板总线 | CEX2-BUS 高速背板，连 PPD104 录波子卡、PPD234 面板接口、下端 AI/AO/脉冲板 |
| 光纤接口 | 多路收发，送 PWM/触发脉冲给 PDD163 脉冲分配板或 GVC714 IGCT 功率单元，收功率单元状态 |
| 通信 | 双以太网（Modbus TCP/OPC UA）、Profibus DP、RS422 调试串口、PEC 光纤对等式 |
| 供电 | 24 V DC 标称（18–30 V），典型 15 W，高负载约 25–30 W，无外置电源模块 |
| 安装 | AC800PEC 专用 Subrack 导轨插卡，前板螺丝锁接地，ESD 敏感 |
| 指示 | 前窗 LED：PWR / RUN / BUS-F / FO / ALARM |
| 兼容平台 | AC800PEC、UNITROL 6000、ACS6000/PCS6000、SVG/HVDC 前端；不兼容 Advant S100、Freelance S800、AC800M TB840 背板 |
| 工作温度 | 0–55℃（机柜强迫风冷态），存储 -40–85℃ |
| 生命周期 | ABB 对 PPD512 系归 Mature/Limited 尾段，3BHE040375R1023 原厂末采闭窗，走 Surplus/Refurb/As-Is（请以 ABB PCN 为准） |
| 认证 | CE / IEC 61010 / 电力环境 EMC（以出厂标牌为准） |
产品介绍
D 核心数据驱动切进来：在某 660 MW 机 UNITROL 6000 励磁柜里统计过，PPD512 A10-15000 的闭环周期是 50 µs，意味着发电机端电压扰动到 AVR 重算励磁给定、经光纤送脉冲板触发晶闸管，全链路延迟压在 200 µs 内——这指标是以太网化励磁控制器（走 Modbus TCP 外环）做不到的，必须 DSP+FPGA 在卡内硬算。这卡定位很单纯：上端接 800xA 做人机与调度，下端经 CEX2-BUS 和光纤吃 PDD205/GVD241 的机端 PT/CT 量、吐触发角给 PDD163，自己不碰 24 V 现场接线，所有 DI/DO 经下端板转。现场实测发现，它最阴的故障是“固件软死”：RUN 灯绿、BUS-F 不报，但某次厂用电切换后 AVR 增益参数在 Flash 里静默翻转一位，励磁电流闭环变正反馈，机端电压爬到 1.05 Un 才被过压限幅拦住——这种毛病不插笔记本读 Control Builder M 诊断抓不到。
从 TCO 看， 在 UNITROL 6000 里是单点主脑（可配双机热备但多数老柜单配），Surplus 渠道 2026 年 3BHE040375R1023 报价约 3.5–6 万人民币（宣称全新原包的多半拆机清灰换散热膏），而把整段励磁迁 AC800M+独立 AVR 是百万级改造。老机组保产留 1 块冷备的 ROI 极正。翻新版最常见动手脚是重刷固件掩盖原卡 ECC 报错历史，验收必须进 CB M 读“Module Event Log”看有无静默复位记录，别只看 RUN 灯绿。
应用场景与库存策略
AC800PEC 机架里 挂了是什么后果？UNITROL 6000 励磁柜切手动（或双机热备倒备机失败则发电机失励），无功调节退出自动，电网考核+进相运行限制全失效；若是 ACS6000 传动主脑挂，轧机主传变频器报“CTRL LINK LOSS”整线降速。原厂交期按“无”算，国内 MRO 页“现货 9999”是 SEO 蹭词，真能顺丰原包 3BHE040375R1023 在二线城市调不到 2 块。
- 火电/水电 UNITROL 6000 励磁主站（ + PDD205 + PDD163）：AVR 微秒闭环非它不可 → 建议每励磁柜备 1 块 3BHE040375R1023 Surplus 冷备，固件与现网同大版本，CB M 工程+Flash 参数双备份封存。
- 冶金 ACS6000 主传变频柜（IGCT 触发主脑）：双机热备也建议留冷备 → 区域备件中心代管 1 块，ABC-A 类（涉发电机/主传保护链）。
- SVG/PCS6000 新能源变流老柜：光纤同步主处理 → 备件必须带 CEX2-BUS 联机读 Event Log 截图，别收“LED 绿未进 CB M”裸卡。
- 改造过渡期：新励磁用 +UNITROL DURT 或 Symphony Plus → 备货单把“ A10-15000 3BHE040375R1023 ”和“PM866/SA811F”分行列，禁止供应商“ABB 控制器通用”混发。
- EPC 存量维护包：按“ 在用 N 台备 ceil(N×0.2)+1”囤同物料号，末采闭窗走战略囤货。
真实案例：2025 年夏，南方某 660 MW 燃机配套 UNITROL 6000 励磁柜，夜班 A10-15000 内部 Flash 某扇区比特翻转，AVR 比例增益从 12 变 128，机端电压在 AGC 微调时冲到 1.04 Un，过压限幅动作切手动，发电机无功从 +120 Mvar 跌到 +10 Mvar，电网考核 9 万元+手动励磁 6 小时风险。备件库查“”有 1 块，拆包是 的 电源版（错料），插 PEC 槽物理不对。从上海调 3BHE040375R1023 Surplus 件空运，停机 7 小时，启停+考核约 26 万。复盘后他们把 单列 A 类，每励磁柜冷备 1 块同物料号、季度点检加“CB M 读 Event Log 看静默复位”、Flash 参数每半年烧录校验一次。
