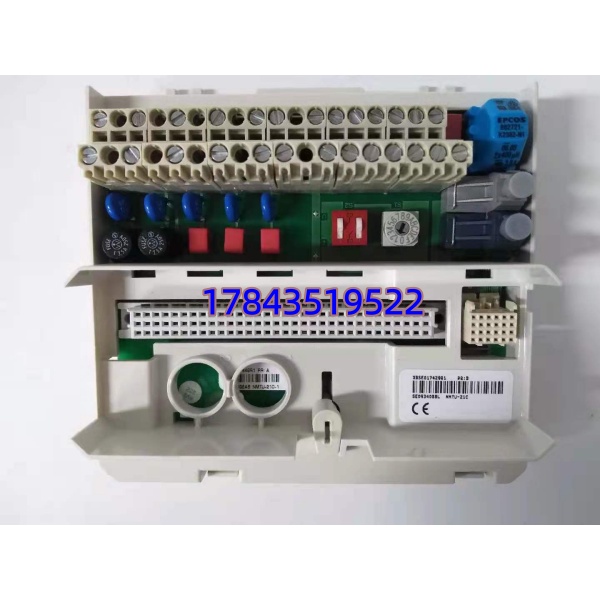

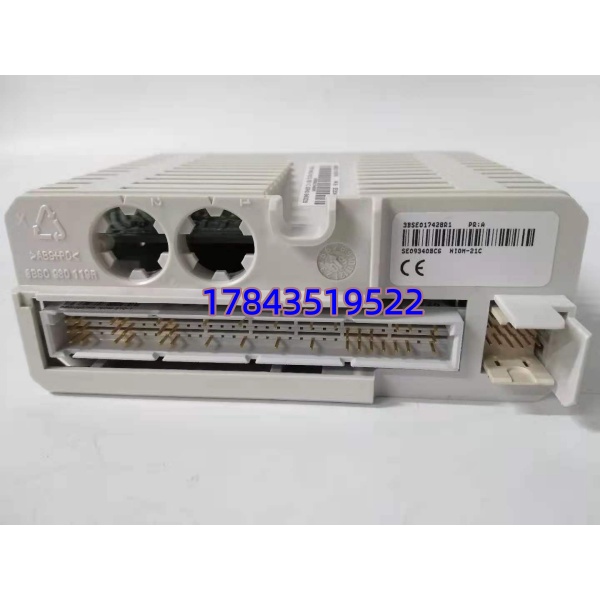

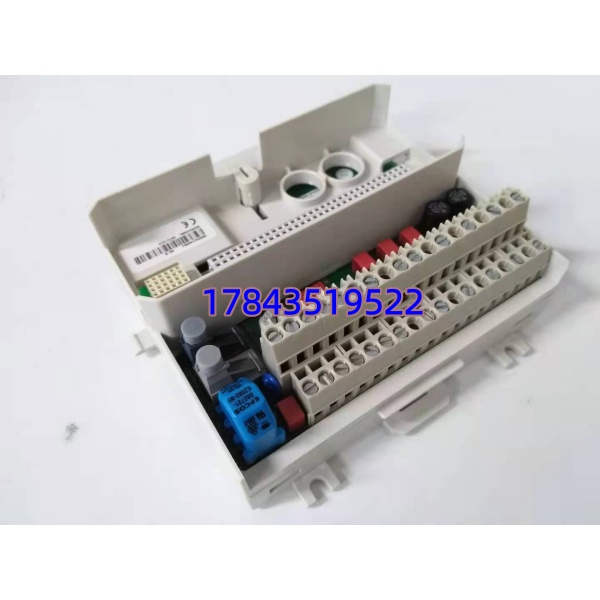

产品详情
· 型号：NMTU-21C
· 品牌：ABB
· 系列：S800 I/O（MTU 基座族）
技术参数
| 参数项 | 指标值 |
|---|---|
| 模块定位 | 无源端子单元（MTU），被动配件零控制逻辑 |
| 完整订货号 | 3BSE017429R1（型号标识 NMTU-21C / NM TU-21-C） |
| 适配电子模块 | S800 DO810（8 晶体管 DO）、DO820（8 继电器 DO）、DO821（16 DO）、DI810/DI811 等同宽模块 |
| 通道容量 | 16 路信号端子（含公共端分组，依插装电子模块实际通道数） |
| 现场接线 | 弹簧夹紧或螺钉端子，2.5 mm²（AWG 26-12），前端直接现场线 |
| 背板接口 | S800 ModuleBus 金手指，喂电子模块通信与 24 VDC 馈电 |
| 隔离耐压 | 2500 VAC（现场端子-背板总线间），通道组间按电子模块隔离等级 |
| 机械防错 | 6 位可调编码键（Keying plug），错型号模块插不进 |
| 供电分配 | 经背板或外部端子引入 24 VDC 给电子模块；部分变体带负载侧辅助电源端子 |
| 热插拔 | 支持电子模块带电插拔，TU 本身固定安装不插拔 |
| 安装形式 | S800 I/O 机架槽位 或 35 mm DIN 导轨（S800L 紧凑变体） |
| 工作温度 | -25 ℃ ～ +70 ℃（存储 -40 ～ +85 ℃） |
| 湿度 | 5-95 % RH 非冷凝 |
| 防护等级 | IP20（柜内，加端子盖可防触碰） |
| 尺寸/重量 | 约 178×25×254 mm（深×高×宽），约 0.38 kg |
| 认证 | CE / UL / CSA / DNV（依批次） |
| 状态 | 特定 Rev 停产，市场流通为库存新品/拆机检修件 |
产品介绍
DO810 电子模块插上去没端子排，现场电磁阀 24 V 线往哪拧？NMTU-21C 干的就是“把 ModuleBus 背板、电子模块、现场螺丝端子”三件事焊成一段物理链路。它本身不动作、不隔离、不转换——真正的开关逻辑和功率驱动在插上面的 DO810/DO820 里；TU 负责把现场线引到方便接的弹簧端子、通过背板让 CI854A 头模块轮询到模块状态、把 24 VDC 从背板或外部端子分给电子模块。某个水处理提标改造碰到过：原柜 2013 年 NMTU-21C 弹簧片疲劳，DO820 继电器动作时接触电阻飘，电磁阀偶发不吸合；换电子模块没用，最后连 TU 一起换，故障消失——底座老化这种事，控制器报警灯都不会亮，只会让你查三天阀。
严格来说它只在 ABB S800 / AC800M / 800xA 这条窄链里算原生件：后端 ModuleBus 金手指绑死 S800 机架槽，前端端子排宽度按电子模块单宽/双宽匹配。搜页里把它写成“RTD 8 通道输入”“Profibus DP 主站子卡插 NSP”“热电偶冷端补偿”全是拿 NMTU-21C 这个号段套了 AI 卡（如 AI810/AI835）或 Symphony 通信子卡的参数，纯错类。 它不适合新项目当通用接线端子排用（无隔离变送、无总线协议），强塞非 模块进去金手指对不上。
