产品详情

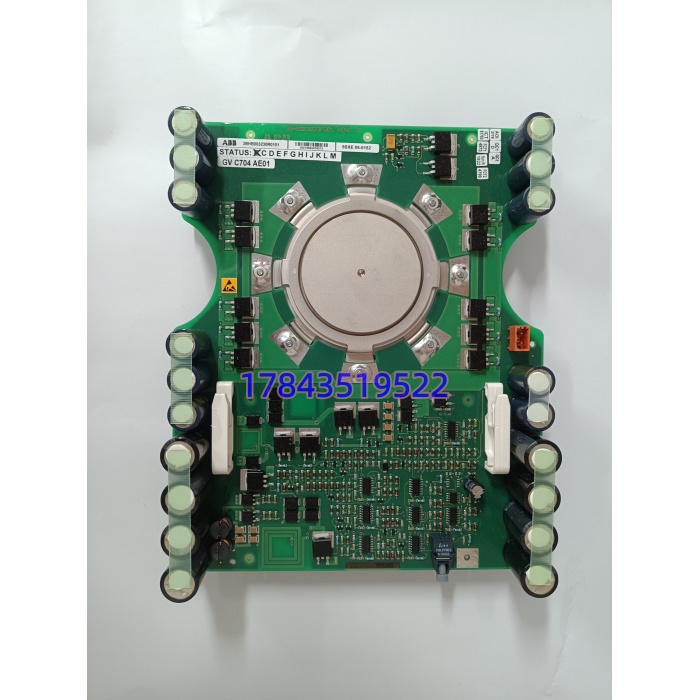

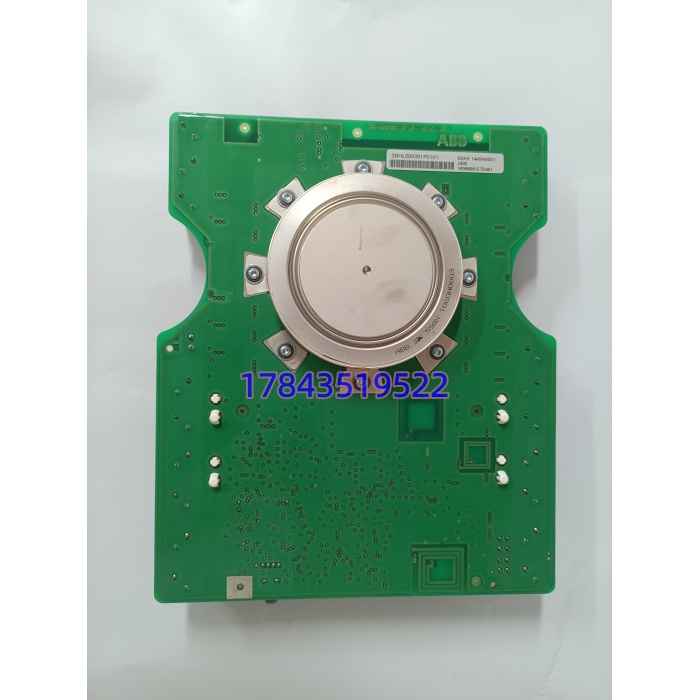

· 型号：5SHX1445H0001（3BHL000391P0101 / 3BHB003230R0101 / 5SXE05-0152）
· 品牌：ABB
· 系列：5SHX 系列 IGCT（ABB 中压传动功率器件）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 器件类型 | IGCT（Integrated Gate-Commutated Thyristor） | 融合 GTO 高压与 IGBT 快关断 |
| 额定阻断电压 | 4500 V（V_DRM = V_RRM） | 中压 3.3kV/4.16kV 系统余量 |
| 通态平均电流 | 1400 A（I_T(AV)） | I_TRMS 约 2200 A，浪涌更高 |
| 门极触发电流 | 典型 2.5 A（IGCT 硬驱动，非 μA 级） | 需 5SXE05-0152 供脉冲 |
| 开通/关断时间 | t_on ≈ 1.5 μs / t_off ≈ 25 μs | 关断靠硬换流，非自然换相 |
| 通态压降 | 约 2.5 V @ 额定 | 低导通损耗 |
| 封装 | Press-Pack 压接式，平板双面散热 | 无引线键合，靠压力接触 |
| 冷却 | 强制风冷或水冷散热器（依柜型） | ACS6000 多用水冷夹紧 |
| 结温范围 | -40 ~ +125 ℃ | 存储 -40 ~ +150 ℃ |
| 配套驱动板 | 5SXE05-0152（GVC704 AE01 类门极单元） | 偏置/脉宽按本 IGCT 特性匹配 |
| 配套 TCU | 3BHB003230R0101（Thyristor Control Unit） | 光纤收指令、发触发、回状态 |
| 装配物料号 | 3BHL000391P0101（ABB 内部装配/订货号） | 采购合同锁此号防发错 |
| 重量 | 约 1.8 kg | 压接壳含均压阻尼附件 |
| 生命周期 | ABB 中压传动 Legacy 流通件，新货按例外订货 | 国内多拆机翻新重喷 |
产品介绍
（B 技术定位切入）严格来说，5SHX1445H0001 不是”变频器”也不是”控制卡”，它就是 ACS6000/ACS8000 功率柜里一只压接在散热夹钳中的 IGCT 开关。网上一半页面把它写成”双核 RISC 主控”或”IP65 防护 8.5kg 箱体”，那是把 5SHX1445H0001、3BHL000391P0101（装配号）、5SXE05-0152（驱动板）、3BHB003230R0101（TCU）四件揉成一团瞎编。真东西是：功率柜里每相桥臂串几只 5SHX1445H0001，每只屁股后贴一块 5SXE05-0152 做门极驱动，TCU 3BHB003230R0101 经光纤从上级控制器收触发角——换流发生在微秒级，停泵阀组跳电的瞬间全靠这几只压接块扛 di/dt。
在某个铁矿磨机 12MW 主传动项目里碰过：ACS6000 功率柜单桥臂 3 只 5SHX1445H0001 串联，其中一只关断时间从 25μs 漂到 38μs（老化特征），同臂另外两只关断时它没退干净，结果续流阶段出现贯穿电流，熔断丝没断但阻尼电阻冒烟。备件库写”IGCT 备件 2 只”——翻出来是 5SHX1060H0001（4500V/650A 级），电压够电流不够，硬插上去夹紧力不对还伤散热面。从 TCO 看，单只 5SHX1445H0001 拆机件几万块，比起一次功率柜贯穿炸机停磨 72 小时（铁矿日损七位数），A 类冷备 1 只/柜+驱动板同源备 1 件是底线。IGCT 和 IGBT 不同，它不能单换”芯片”，压接壳一旦拆开重压就得重新测夹紧力曲线，现场不具备条件。
应用场景与库存策略
IGCT 失效最阴险：不直接短路跳熔丝，而是关断时间漂移→同臂换流重叠→阻尼电阻发热→某次启动过流保护动作，查日志只看到”Overcurrent Phase U”找不到根因。原厂新货通道收窄后，拆机件压接面有无划痕、门极驱动偏置是否和在线 TCU 对齐，是决定换上后活多久的关键。
- 矿山磨机/辊压机 ACS6000 主传动（单柜几十只 IGCT）→ 非它不可（电压电流等级绑死 5SHX1445H 分支，换 IGBT 模块要改拓扑）→ ABC 分 A 类，单功率柜按”每相备 1 只”做最小集，驱动板 5SXE05-0152 同 BOM 备 1:1。
- 风电变流老平台（ABB PCS6000 早期）→ 只换故障相 → 建议供应商寄售 1 只+1 板，业主不占资金。
- 冶金轧机中压变频（4.16kV 电机）→ 启停冲击大、di/dt 严苛 → 备件到货必须做 Press-Pack 接触面镜检（划痕 >5μm 拒收）+ 配套 5SXE05-0152 门极脉宽比对，别信”灯不亮才坏”。
- 水泥生料辊压机传动 → 同集团多线同源 → 备件 BOM 锁死”5SHX1445H0001 / 3BHL000391P0101 / 配 5SXE05-0152 Rev 不明不收”，禁止只写 IGCT。
- 出口 EPC（含 IEC 61800-5-1 安全文档）→ 必须带原厂 COC 与压接扭矩记录 → 拆机件过不了 FAT，LTB 没赶上的走 ABB 授权返修重压。
真实案例：2020 年华北某球团厂，ACS6000 功率柜 U 相下桥 5SHX1445H0001 关断失败，保护动作但阻尼电阻烧变色。库存系统写”ABB IGCT 备件 1 只”——翻出来是 5SHX1445H0002（同壳不同门极电荷量），插上夹紧后配对 5SXE05-0152 触发角偏移 1.2°，带载 8 小时又跳。紧急从瑞典渠道调 5SHX1445H0001 拆机件（带原压接扭矩标签 3.8kN·m），报价原厂停产前期 4.1 倍，到货先镜检压接面、再和在线 TCU 3BHB003230R0101 做光纤环回自测、最后空载充 3.3kV 直流测关断时间 24.8μs 才割接。反思：冷备件台账写”IGCT”等于埋雷，必须锁”5SHX1445H0001 + 3BHL000391P0101 + 允许替代窗口（仅 H0001 同后缀）+ 5SXE05-0152 驱动板同 Rev + 原压接扭矩记录”，并把”拆柜必须重测夹紧力曲线”写进 SOP，否则备了件也压不出原厂特性。
